Реферат



Изобретение относится к машиностроению , в частности к устройствам, предназначенным для обработки поверхностей деталей методом галтовки. Цель изобретения - повышение производительности. Для достижения цели в устройство для обработки деталей, выполненное в виде двух полубарабанов 2 с приводами их вращения введено два дополнительных приводных полубарабана 3, размещенных внутри первых . Между наружными и внутренними полубарабанами размещены поворотные лопасти 4. В устройство может быть введена цилиндрическая секция, расположенная между полубарабанами и выполненная в виде наружной и внутренней обечаек с лопастями . В нижнем наружном полубарабане выполнены отверстия 10. 2 з.п. ф-лы, 3 ил.

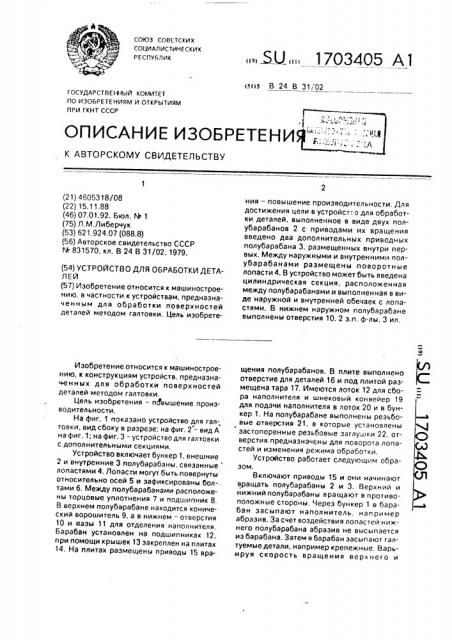

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s В 24 В 31/02

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4605318/08 (22) 15.11.88 (46) 07.01.92. Бюл. hk 1 (75) Л.M.Ëèáåð÷óê (53) 621,924.07 (088,8) (56) Авторское свидетельство СССР

¹ 831570, кл. В 24 В 31/02, 1979. (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению. в частности к устройствам, предназначенным для обработки поверхностей деталей методом галтовки. Цель изобретеИзобретение относится к машиностроению. к конструкциям устройств, предназначенных для обработки поверхностей деталей методом галтовки, Цель изобретения — повышение производительности.

На фиг, 1 показано устройство для галтовки, вид сбоку в разрезе; на фиг. 2 — вид А на фиг, 1; на фиг. 3 — устройство для галтовки с дополнительными секциями.

Устройство включает бункер 1, внешние

2 и внутренние 3 полубарабаны, связанные лопастями 4. Лопасти могут быть повернуты относительно осей 5 и зафиксированы бол-. тами 6. Между полубарабанами расположены торцовые уплотнения 7 и подшипник 8, В верхнем полубарабане находится конический ворошитель 9, а в нижнем — отверстия

10 и яазы 11 для отделения наполнителя.

Барабан установлен на подшипниках 12, при помощи крышек 13 закреплен на плитах

14, На плитах размещены приводы 15 вра5U 1703405 А l ния — повышение производительности, Для достижения цели в устройст"о для обработки деталей, выполненное в виде двух полубарабанов 2 с приводами их вращения введено два дополнительных приводных полубарабана 3. размещенных внутри первых. Между наружными и внутренними полубарабанами размещены поворотные лопасти 4. В устройство может быть введена цилиндрическая секция, расположенная между полубарабанами и выполненная в виде наружной и внутренней обечаек с лопастями. В нижнем наружном полубарабане выполнены отверстия 10. 2 з,п. ф-лы, 3 ил. щения полубарабанов. В плите выполнено отверстие для деталей 16 и под плитой размещена тара 17. Имеются лоток 12 для сбора наполнителя и шнековый конвейер 19 для подачи наполнителя в лоток 20 и в бункер 1. На полубарабане выполнены резьбовые отверстия 21, в которые установлены застопоренные резьбовые заглушки 22, отверстия предназначены для поворота лопастей и изменения режима обработки.

Устройство работает следующим образом.

Включают приводы 15 и они начинают вращать полубарабаны 2 и 3. Верхний и нижний полубарабаны вращают в противоположные стороны. Через бункер 1 в барабан засыпают наполнитель, например абразив. За счет воздействия лопастей нижнего полубарабана абразив не высыпается иэ барабана. Затем в барабан засыпают галтуемые детали, например крепежные. Варьируя скорость вращения верхнего и

1703405

1,:ltfо полуоараба ов, обеспечивают неi. ye интенсивность обработки и скор: т, прохождения деталей через барабан, 1 :сл»ч" ч:.1<1 ???????????????? ?????????????? ?????????? ?? !>.- габена .-.лтуемы детали и абразив лопастями 4 с большей интенсивностью подаются из нижнего барабана вверх в зону обработки. Скорость прохождения деталей через барабаны уменьшается. При снижении скорости вращения нижнего барабана скорость прохождения деталей увеличивается. Скорость прохождения регулируется рс необходимой степени обработки галтуе 1ых изделий, Скорость прохождения абраз1ва не влияет на процесс обработки, так как высь павшийся абразив постоянно подается s бункер 1 конвейером 19. При выходе иэ нижней части барабана абразив под действием центробежной силы вылетает через отверстия 10 и пазы 11 на лоток 18, детали падают в тару 17. Абразив конвейером 19 подается в бункер 1, в бункер засыпают детали и галтовка идет непрерывно, При необходимости изменить режим обработки, например сделать галтовку более мягкой и более продолжительной, увеличивают угол между сью барабана и лопастью.

Для этого выкручивают заглушки 22, поворачивают лопасти 4 и закрепляют болтами

6. заглушки 22 устанавливают в освобожденное болтом отверстие. При увеличении угла скорость деталей и наполнителя в зоне обработки, расположенной между верхним и нижним полубарабанами, уменьшается, галтовка более мягкая. При уменьшении угла, приближении лопасти к периферии барабана галтовка более жесткая. Угол между лопастью 4 и осью барабана не должен превышать 60О, это обеспечивает надежное прохождение галтуемых деталей и абразива через барабан, Устройство, показанное на фиг, 3, вклю:-.ает дополнительные секции барабана, со..тоящие иэ наружных обечаек. 23. и

45 внутренних обечаек 24, между которыми размещены лопасти 25. Подшипники 8 размещены на оси 26 и разделены втулками 27.

Дополнительные упорные подшипники 28 установлены между полубарабанами и секциями. 8 полубарабане 2 выполнены пазы

29, через которые лопасти крепят болтами

f. При ослаблении болтов 6 лопасти 4 могут быть сдвинуты от центра барабана к периферии для увеличения "жесткости" обработки или в противоположном направлении для снижения "жесткости", Работа устройства, показанного на фиг.

3, аналогична работе устройства, показанного на фиг. 1 и 2, Приводы 15 вращают соседние секции полубарабана в противоположных направлениях, что увеличивает число эон обработки и интенсивность обработки.

Формула изобретения

1. Устройство для обработки деталей, состоящее из двух полубарабанов с приводами их вращения и средствами для загрузки и выгрузки. отличающееся тем, что. с целью повышения производительности при галтовке, оно снабжено дополнительными приводными полубарабанами, расположенными внутри первых, и лопастями, установленными между наружными и внутренними полубарабанами с воэможностью поворота и изменения своего положения по высоте.

2, Устройство по и. 1. о т л и ч а ю щ е ес я тем, что оно снабжено по меньшей мере одной цилиндрической секцией с приводом вращения, выполненной в виде наружной и внутренней обечаек с размещенными между ними лопастями, при этом между полубарабанами и секциями размещены введенные в устройство уплотнения и подшипниковые узлы.

3. Устройство по пп. 1 и 2, о т л и ч а ющ е е с я тем, что в нижнем наружном полубарабане выполнены отверстия, 1703405
