Литьевая форма для изготовления длинномерных изделий

Литьевая форма для изготовления длинномерных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к технологической оснастке для изготовления длинномерных изделий методом литья под давлением. Цель изобретения - повышение надежности работы литьевых машин. Для этого форма снабжена пневмоцилиндром, корпус которого шарнирно связан с подвижной плитой, а шток шарнирно связан с пуансоном. 2 ил.

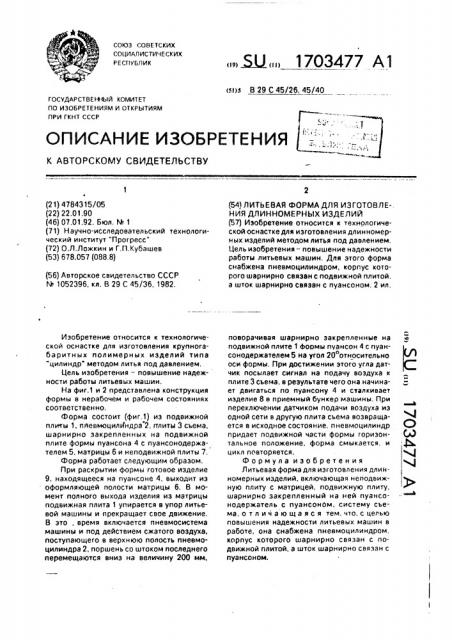

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИ Ч Е СК ИХ

РЕСПУБЛИК (51)5 В 29 С 45/26, 45/40

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4

О (АЭ ф

4 4 (21) 4784315/05 (22) 22.01.90 (46) 07.01.92. Бюл. t4 1 (71) Научно-исследовательский технологический институт "Прогресс" (72) Q.Ë.Ëoæêèí и Г.П.Кубашев (53) 678.057 (088.8) (56) Авторское свидетельство СССР

N- 1052396, кл. В 29 С 45/36, 1982.

Изобретение относится к технологической оснастке для изготовления крупногабаритных полимерных изделий типа

"цилиндр" методом литья под давлением, Цель изобретения — повышение надежности работы литьевых машин.

На фиг.1 и 2 представлена конструкция формы в нерабочем и рабочем состояниях соответственно.

Форма состоит (фиг,1) из подвижной плиты 1, пяевмоцилИндра 2, плиты 3 съема, шарнирно закрепленных на подвижной плите формы пуансона 4 с пуансонодержателем 5, матрицы 6 и неподвижной плиты 7, Форма работает следующим образом.

При раскрытии формы готовое изделие

9. находящееся на пуансоне 4, выходит из оформляющей полости матрицы 6. В момент полного выхода изделия из матрицы подвижная плита 1 упирается в упор литьевой машины и прекращает свое движение, В это . время включается пневмосистема машины и под действием сжатого воздуха, поступающего в верхнюю полость пневмоцилиндра 2, поршень со штоком последнего перемещаются вниз на величину 200 мм, „, Ы„„1703477 А1 (54) ЛИТЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕ-.

НИЯ ДЛИННОМЕРНЫХ ИЗДЕЛИЙ (57) Изобретение относится к технологической оснастке для изготовления длинномерных изделий методом литья под давлением, Цель изобретения — повышение надежности работы литьевых машин, Для этого форма снабжена пневмоцилиндром, корпус которого шарнирно связан с подвижной плитой, а шток шарнирно связан с пуансоном. 2 ил, поворачивая шарнирно закрепленные на подвижной плите 1 формы пуансон 4 с пуансонодержателем 5 на угол 20 относительно оси формы, При достижении этого угла датчик посылает сигнал на подачу воздуха к плите 3 съема, в результате чего она начинает двигаться по пуансону 4 и сталкивает изделие 8 в приемный бункер машины. При переключении датчиком подачи воздуха иэ одной сети в другую плита съема возвращается в исходное состояние, пневмоцилиндр придает подвижной части формы горизонтальное положение, форма смыкается, и цикл повторяется, Формула изобретения

Литьевая форма для изготовления длинномерных изделий. включающая неподвижную плиту с матрицей, подвижную плиту, шарнирно закрепленный на ней пуансонодержатель с пуансонОм, систему съема, отличающаяся тем, что, с цел.ью повышения надежности литьевых машин в работе. она снабжена пневмоцилиндром, корпус которого шарнирно связан с подвижной плитой, а шток шарнирно связан с пуансоном.

1703477 ф. ю

U8 2

Составитель Е. Гавриляка

Техред M.Moðãåíòàë . Корректор С. Шевкун

Редактор М. Янкович

Заказ 30 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
