Реферат



Изобретение относится к оборудованию для изготовления изделий из вспенивающихся материалов и может быть использовано в производстве холодильной техники. Цель изобретения - повышение надежности работы. Для этого форма для изготовления вспененных изделий снабжена установленными между рядами шарнирных рычагов и держателей дополнительными роликовыми опорами, выполненными в виде ряда контактирующих и обкатывающих друг друга пар роликов, один из которых смонтирован на внутренней боковой стенке силового каркаса , а другой - на ограничительной стенке формы. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕНЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

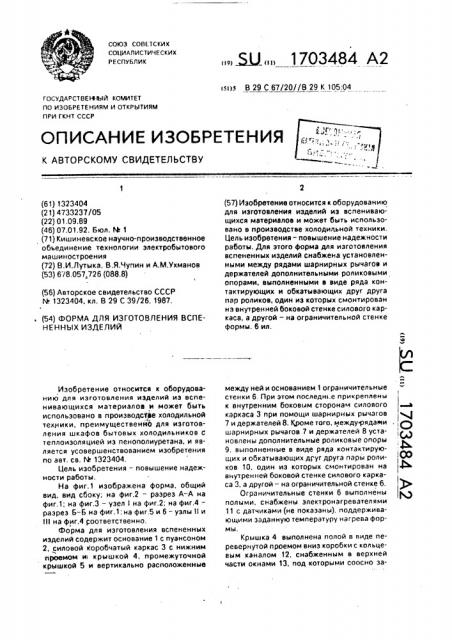

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ т к ь е» (61) 1323404 (21) 4733237/05 (22) 01.09.89 (46) 07.01.92, Бюл. l4 1 (71) Кишиневское научно-производственное объединение технологии электробытового машиностроения (72) В.И.Лутыка, B.ß.×óïèí и А.М.Ухманов (53) 6 /8.057д726 (088.8) (56) Авторское свидетельство СССР

N. 1323404, кл. В 29 С 39/26, 1987. (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ВСПЕНЕННЫХ ИЗДЕЛИЙ

Изобретение относится к оборудованию для изготовления изделий иэ вспенивающихся материалов и может быть использовано в производств®е холодильной техники, преимущественйО для изготовления шкафов бытовых холодильников с теплоизоляцией иэ пенополиуретана, и является усовершенствованием изобретения по авт. св. N. 1323404.

Цель изобретения — повышение надежности работы.

На фиг.1 изображена форма, общий вид, вид сбоку; на фиг.2 — разрез А-А на фиг,1; на фиг.3 — узел! на фиг.2; на фиг,4— разрез Б-Б на фиг.1: на фиг.5 и 6- узлы II u

III на фиг.4 соответственно.

Форма для изготовления вспененных изделий содержит основание 1 с пуансоном

2, силовой коробчатый каркас 3 с нижним проемом и крышкой 4, промежуточной крышкой 5 и вертикально расположенные

„„50 1703484 А2

tst)s В 29 С 67/20//B 29 К 105:04 (57) Изобретение относится к оборудованию для изготовления изделий из вспенивающихся материалов и может быть использовано в производстве холодильной техники, Цель изобретения — повышение надежности работы. Для этого форма для изготовления вспененных изделий снабжена установленными между рядами шарнирных рычагов и держателей дополнительными роликовыми опорами, выполненными в виде ряда контактирующих и обкатывающих друг друга пар роликов, один из которых смонтирован на внутренней боковой стенке силового кар каса, а другой — на ограничительной стенке формы. 6 ил. между ней и основанием 1 ограничительные стенки 6. При этом последн1.е прикреплены к внутренним боковым сторонам силового в каркаса 3 при помощи шарнирных рычагов

7 и держателей 8, l(poMe того, между рядаюи шарнирных рычагов 7 и держателей 8 установлены дополнительные роликовые опоры

9, выполненные в виде ряда контактирующих и обкатывающих друг друга пары роликов 1О. один из которых смонтирован на ф внутренней боковой стенке силового каркаса 3, а другои — на огранинитеаьнои стенке о.

Ограничительные стенки 6 выполнены полыми, снабжены электронагревателями

11 с датчиками (не показаны), поддерживающими заданную температуру нагрева формы.

Крышка 4 выполнена полой в виде перевернутой проемом вниз коробки с кольцевым каналом 12, снабженным в верхней части окнами 13, под которыми соосно за1703484 креплены патрубки 14 с фланцем 15 подсоединения к цеховой отсасывающей вентиляции (не показано), При этом по своей конструкции форма может быть установлена стационарно или перемещаться по конвейеру и позволяет одинаково работать с пуансоном 2, прикрепленным к основанию 1 — для загрузки шкафов холодильником проемом вниз, или к промежуточной крышке 5- проемом вверх и одним из внешних приводов снизу или сверху (не показано).

Форма работает следующим образом.

Перемещением вниз, относительно силового каркаса 3, основания 1 с пуансоном

2 форма открывается. При этом одновременно все шарнирные рычаги 7 выходят из зацепления, поворачиваясь на угол, достаточный для отпирания формы, в ограничительные стенки 6 под действием своей массы опускаются вниз и отходят от изделия (пуансона), освобождая его. Одновременно при опускании ограничительных стенок 6 вниз совместно с прикрепленными к роликовыми опорэми 9 последние своими роликами 10 обкатываются по роликам 10 аналогичных опор 9, прикрепленных на противоположной стороне к боковым стенкам силового каркаса 3. Затем готовый шкаф холодильника снимается с пуансона 2, а детали и узлы другого холодильника собираются на нем. После этого, перемещением пуансона 2 с узлами другого шкафа вверх до упора, форма запирается. Поднимаясь вверх. основание 1 набегает на ограничительнье стенки 6 и поднимает их.

При этом, поднимаясь, они сходятся, ограничивая иэделия, а шарнирные рычаги

7, поворачиваясь на своих осях, входят в зацепление с основанием 1 и промежуточной крышкой 5, запирают форму. Одновременно, при подъеме ограничительных стенок 6 вверх совместно с прикрепленными на них роликовыми опорами 9, последние сво5 ими роликами 10 обкатываются по роликам

10 аналогичных опор 9, прикрепленных на противоположной стороне, к боковым стенкам силового каркаса 3.

Вспрыскивается доза пенополиурета10 на, затем происходит его вспенивание и отверждение, По истечении заданного времени — цикл повторяется. При этом форма (изделие) постоянно подогревается с помощью

15 электронагревателей. Отсасываемые газы, выделяемые при вспенивании отверждения пенопласта через кольцевой канал 12 крышки 4 и соосные патрубки 14. удаляются посредством вытяжной вентиляции.

20 При работе формы с приводом сверху (не показан) форма открывается перемещением,наоборот, силового каркаса 3 вверх относительно основания 1 с пуансоном 2.

Таким образом, установка дополнитель25 ных роликовых опор предотвращает прогиб и заклинивание стенок, что повышает надежность работы формы, Формула изобретения

Форма для изготовления вспененных

30 изделий по авт. св. hh 1323404, о тл ич а ющ а я с я тем, что, с целью повышения надежности в работе, она снабжена установленными между рядами шарнирных рычагов и держателей дополнительными

35 роликовыми опорами. выполненными в виде ряда контактирующих и обкатывающих друг друга пары роликов, один из которых смонтирован на внутренней боковой стенке силового каркаса, а другой — на ограничи40 тельной стенке формы.

1703484

Йи2,1

Фиа2

1703484

1703484

Фиг. 5 биге
