Изобретение относится к производству полимерных полых изделий и может быть использовано для изготовления резинокордных оболочек. Цель изобретения - повышение качества оболочек. Для этого оконечности оболочек изготавливают путем сборки вспомогательной замкнутой оболочки 1, составленной из нескольких заготовок оконечностей 4, 6, из которых по меньшей мере одна оконечность 4 имеет патрубок 5. После термообработки производят испытание оболочки 1 путем заполнения ее через патрубок 5 сжатым воздухом. После испытания на прочность и воздухопроницаемость оболочку 1 разрезают на отдельные оконечности. Последние далее соединяют с центральными частями оболочек. При изготовлении конических оконечностей оболочку 1 составляют из двух конических заготовок, соединенных большими основаниями . 1 з.п. ф-лы, 2 ил. е

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4747571/05 (22} 11,10.89 (46) 07.01.92. Бюл. М 1 (71) Донецкий научно-исследовательский угольный институт (72) Н.А.Николенко, М,6.Розенталь, Н.В,Моисеенко и В.В.Цыганенко (53) 678.025.6 (088.8) (56) Авторское свидетельство СССР

Q 1288095, кл. В 29 0 22/00. 1985.

Авторское свидетельство СССР

И. 1321609, кл. В 29 0 22/00, 1985. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ГИБКИХ

060flOЧЕК (57) Изобретение относится к производству полимерных полых изделий и может быть использовано для изготовления резинокор„„5U 1703487 А1 дных оболочек, Цель изобретения — повышение качества оболочек, Для этого оконечности оболочек изготавливают путем сборки вспомогательной замкнутой оболочки 1, составленной из нескольких заготовок оконечностей 4, 6, иэ которых по меньшей мере одна оконечность 4 имеет патрубок 5.

После термообработки производят испытание оболочки 1 путем заполнения ее через патрубок 5 сжатым воздухом. После испытания на прочность и воэдухопроницаемость оболочку 1 разрезают на отдельные оконечности. Последние далее соединяют с центральными частями оболочек. При изготовлении конических оконечностей оболочку 1 составляют иэ двух конических заготовок, соединенных большими основаниями. 1 э,п. ф-лы, 2 ил.

1703487

Изобретение относится к производству полимерных полых изделий и может быть использîBàно для изготовления реэинокордных оболочек.

Цель изобретения — повышение качества оболочек.

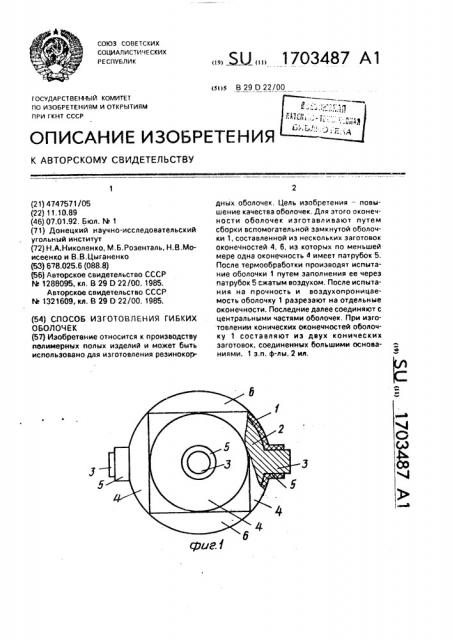

Wa фиг,1 изображена вспомогательная замкнутая оболочка: на фиг,2 — то же, для оболочек с коническими оконечностями, Способ осуществляют следующим образом, При изготовлении оболочек раздельно изготавливают центральнь е части и оконечности оболочек. Оконечности изготавливают путем сборки вспомогательной замкнутой оболочки 1, составленной из нескольких заготовок окопе«ностей.

При изготовлении оболочек со сферическими оконечностями на дс pllt: 2 B форме шара с тремя цилиндрическими выступами

3 собирают вспомогательную оболочку 1, состоящую иэ шести оконечностей, из которых три оконечности 4 имеют патрубки 5, а три оконечности 6 — глухие, Термообработку вспомогательной оболочки 1 осуществляют в автоклаве, а затем осуществляют контрольные испытания, Для этого один из патрубков 5 подсоединяют к пневмосети, а остальные два заглушают (не показано). 3аполняют обола <ку 1 сжатым воздухом до давления 0,7 МПа за ограждением. После десятиминутной выдсржки испытание вспомогательной оболочки 1 на прочность прекращают, снижают давление сжатого воздуха в ней до 0,5 МПа и погружают в емкость с водой для испытания пузырьковым методом. Места дефектов оконечностей помечают масляной краской. Далее разрезают вспомогательную оболочку на отдельные оконечности и извлекают дорн.

Дефекты исправляют, оконечности передают на сборку для соединения с цилиндрическими частями оболочек, При изготовлении оболочек с коническими оконечностями вспомогательную

5 оболочку составляют из двух конических заготовок 7, соединенных большими основаниями. Заготовки 7 изготавливают на дорне

8 аналогичной форме, имеющей цилиндрические выступы 3.

10 Предлагаемый способ позволяет уменьшить материалоемкость и трудоемкость технологического процесса и повысить качество цилиндрических оболочек благодаря испытанию оконечностей перед

15 сборкой с цилиндрическими частями.

Способ может быть применен при изготовлении мембран, диафрагм и других мягких оболочек из полимерного материала и резинокордного полотна, эксплуатируемых

20 под избыточным давлением.

Формула изобретения

1, Способ изготовления гибких оболочек, при котором раздельно изготавливают центральные части и оконечности оболочек, 25 соединяют их между собой и осуществляют контрольные испытания, о т л и ч а ю щ и йс я тем, что, с целью повышения качества оболочек, оконечности изготавливают путем сборки вспомогательной замкнутой

30 оболочки. составленной из нескольких заготовок оконечностей и имеющей по меньшей мере один патрубок, и последующей разрезки ее после проверки на герметичность на отдельные оконечности.

35 2. Способ по и 1 ° отличающийся тем, что при изготовлении оболочек с коническими оконечностями вспомогательную оболочку составляют иэ двух конических заготовок оконечностей, соединенных боль40 шими основаниями.
