Устройство противоскольжения пневматических шин

Устройство противоскольжения пневматических шин

Иллюстрации

Показать все

Реферат



Изобретение относится к транспортному оборудованию и может найти применение на транспортных средствах при движении по скользкой дороге. Цель изобретения - повышение надежности в работе путем уменьшения величины амплитуды колебательных движений на консольных концах грунтозацепов. Устройство противоскольжения пневматических шин содержит расположенную на диске колеса транспортного средства коаксиально оси его вращения ступицу 1 и установленные на ней консольно при помощи фиксирование подвижных в радиальных направлениях держателей 3 грунтозацепы 7, конфигурация которых конгруэнтна контуру рабочей поверхности пневматической шины в поперечном сечении , размещенные на держателях 3 при помощи осей 5 качения, разделяющих их на симметричные части. 4 ил. 5 8 Ё О со -N о Os

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (й)5 В 60 С 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

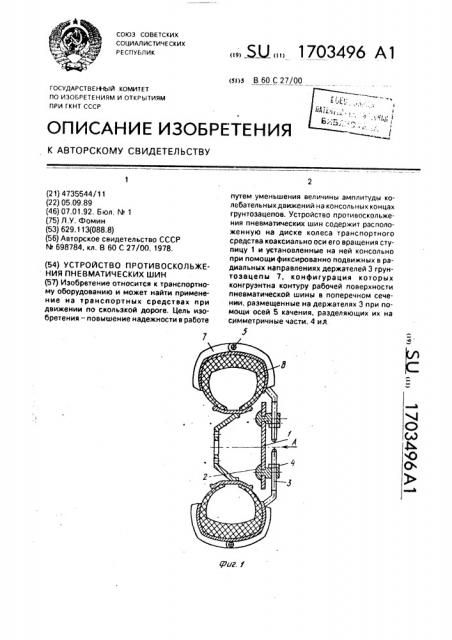

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4735544/11 (22) 05.09.89 (46) 07.01.92, Б юл. ¹ 1 (75) Л,У. Фомин (53) 629.113(088.8) (56) Авторское свидетельство СССР № 698784, кл, В 60 С 27/00, 1978. (54) УСТРОЙСТВО ПРОТИВОСКОЛЬЖЕНИЯ ПНЕВМАТИЧЕСКИХ ШИН (57) Изобретение относится к транспортному оборудованию и может найти применение на транспортных средствах при движении по скользкой дороге, Цель изобретения — повышение надежности в работе
