Тренажер по борьбе за живучесть судна

Тренажер по борьбе за живучесть судна

Иллюстрации

Показать все

Реферат



Изобретение относится к судовому оборудованию , а именно к тренажерам по борьбе за живучесть судна. Цель изобретения - расширение имитационных возможностей тренажера. Тренажер состоит патрубка 1 с повреждением (трещиной) 2 по всему периметру его поперечного сечения, жидкостной системы 3, запорной арматуры 4, причем патрубок выполнен из подвижной 5 и неподвижной частей. Подвижная часть патрубка выполнена с возможностью продольного перемещения и механической фиксации своего положения относительно неподвижной и снабжена уплотнительным приспособлением 7. Жидкость подающаяся в патрубок 1 через участок трещины 2, имитирует повреждение трубопровода. При продольном перемещении подвижной части 5 патрубка 1 площадь имитации этого повреждения уменьшается или увеличивается вплоть до разрыва трубопровода. 3 ил. ь

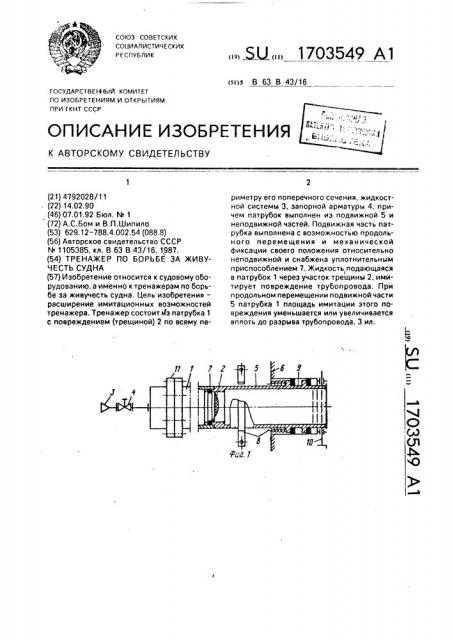

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э В 63 В 43/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О

6д (Я

° ф

О (21) 4792028/11 . (22) 14.02.90 (46) 07.01.92. Бюл. Ра 1 (72) А.С.Бом и В,П.Шипило (53) 629,12 — 788.4.002.54 (088.8) (56) Авторское свидетельство СССР гл 1105385, кл. В 63 В 43/16. 1987. (54) ТРЕНАЖЕР ПО БОРЬБЕ ЗА ЖИВУЧЕСТЬ СУДНА (57) Изобретение относится к судовому оборудованию, а именно к тренажерам по борьбе за живучесть судна. Цель иэобретения— расширение имитационных возможностей тренажера. Тренажер состоит иэ патрубка 1 с повреждением (трещиной) 2 по всему пе„„. Ж „„1703549 А1 риметру его поперечного сечения, жидкостной системы 3, запорной арматуры 4, причем патрубок выполнен иэ подвижной 5 и неподвижной частей. Подвижная часть патрубка выполнена с возможностью продольного перемещения и механической фиксации своего положения относительно неподвижной и снабжена уплотнительным приспособлением 7. Жидкость,подающаяся в патрубок 1 через участок трещины 2, имитирует повреждение трубопровода. При продольном перемещении подвижной части

5 патрубка 1 площадь имитации этого повреждения уменьшается или увеличивается вплоть до разрыва трубопровода. 3 ил.

1703549

55

Изобретение относится к судовому оборудованию, а именно к тренажерам.

Известны тренажеры по борьбе за живучесть судна — учебные патрубки с пробоиной (трещиной), соединенные запорной арматурой с жидкостной системой.

Недостатком тренажера (имитатора) являются его низкие имитационные возможности, связанные с отсутствием в конструкции имитатора средств, обеспечивающих внезапность изменения площади повреждения.

Целью изобретения является расширение имитационных возможностей тренажера путем обеспечения внезапности изменения площади повреждения.

Указанная цель достигается тем, что тренажер по борьбе за живучесть судна (размещенный в отсеке судна) состоит иэ патрубка с отверстием в стенке имитирующим пробоину судового трубопровода, соединенного с жидкостной системой с запорной арматурой, и выполненного из подвижной и неподвижной частей, при этом подвижная часть патрубка выполнена с воэможностью продольного перемещения и механической фиксации своего положения относительно неподвижной части, и снабжен уплотнительным приспособлением.

На фиг, 1 изображена схема тренажера (вариант малой пробоины); на фиг, 2 — то же, вариант большой. пробоины; на фиг. 3 — разрыв трубопровода.

Тренажер по борьбе за живучесть судна состоит иэ учебного патрубка 1 с пробоиной (трещиной) 2, соединенного с жидкостной системой 3, снабженной запорным клапа. ном 4, причем учебный патрубок выполнен разъемным, а разъем имеет вид трещины 2, выполненной по всему периметру поперечного сечения патрубка, причем одна половина патрубка 5 выполнена подвижной, закреплена на корпусной конструкции 6.

Изнутри патрубок 5 имеет фаску с уплетне: нием 7, установленным на неподвижной части патрубка. Патрубок 5 подвижно закреплен на направляющих 8 и соединен с силовым приводом 9, установленным на корпусной конструкции отсека, имеющим стопор 10 под фиксаторы патрубка (в качестве примера исполнения на фиг. 1-3 представлен силовой пружинный привод с поршнем, имеющим уплотнения с корпусом. выполненным в виде цилиндра). Неподвижная часть патрубка имеет трубное разъемное соединение 11.

Тренажер работает следующим образом.

Вода через открытый клапан 4 подается в патрубок 1 и поступает через несиммет5

45 ричную часть трещины 2 в отсек. Обучаемые исправляют повреждение трубопровода бугелями, клетневкой и др. устройствами для исправления повреждений трубопровода.

Руководитель поворотом стопора 10 вводит в действие силовой привод, который перемещает патрубок 5 до положения а, тем самым имитируется увеличение площади пробоины, Аналогично патрубок переводят в положение б, имитируя разрыв трубопровода. Обучаемые закрывают эапорный клапан 4, отдают фланец 11 и устанавливают заглушку на отключенный участок труоопровода либо устанавливают дюрит до поврежденного патрубка 5.

По сравнению с прототипом предлагаемый тренажер по борьбе за живучесть судна обладает повышенными имитационными возможностями. Это достигается тем, что патрубок с повреждением, имитирующим пробоину судового трубопровода, соединенный с жидкостной системой с запорной арматурой, выполнен из подвижной и неподвижной частей, при этом подвижная часть патрубка выполнена с воэможностью продольного перемещения и механической фиксации своего положения относительно неподвижной части и снабжен уплотнительным приспособлением.

На современных кораблях и суднах повреждения, воспроизводимые предлагаемым тренажером, достаточно часто встречаются на трубопроводах, например, систем забортной воды (иэ материала типа

МНЖ) из-за коррозии, изменения структуры металла (усталостные трещины), а также изэа ударных нагрузок при взрывах. Использование тренажера на учебных судах и комплексах по подготовке экипажей судов к борьбе за живучесть повышает навыки обучаемых в исправлении типовых повреждений, что в конечном итоге обеспечивает безопасность использования судов ъ oðå.

Формула изобретения

Тренажер по борьбе за живучесть судна, содержащий пагрубок с отверстием в стенке имитирующим пробоину судового трубопровода, соединенный жидкостной системой запорной арматург й, о т л и ч а юшийся тем, что, с целью расширения имитационных воэможностей, патрубок выполнен из подвижной и неподвижной частей, при этом подвижная часть патрубка выполнена с возможностью продольного перемещения и механической фиксации своего положения относительно неподвижной части и снабжена уплотнительным приспособлением.
