Реферат



Изобретение относится к судовым сигнальным спасательным устройствам с использованием уголковых отражателей. Цель изобретения - повышение компактности и живучести устройства. Устройство работает следующим образом. При необходимости открытием запорного клапана источника сжатого газа, подсоединенного к штуцеру 15, наполняются четыре герметичные емкости , образованные надувной оболочкой 4 и расположенными внутри нее отражательными пластинами 5 и 7, выполненными из металлизированной резины. В пластине 6 выполнены отверстия 8 для перетекания газа . Каждая из герметичных емкостей снабжена обратным клапаном. После наполнения источник сжатого газа отсоединяют от штуцера Т5 и поднимают устройство на требуемую высоту. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О

6д (Я (Я (21) 4264737/11 (22) 13.05,87 (46) 07,01,92,Бюл. М 1 (71) Государственный проектно-конструкторский институт рыбопромыслового флота (72) Г.А.Колчин и В,И.Варцаба (53) 627.957.3 (088,8) (56) Патент США

М 4102296, кл. В 63 В 45/00, 1972, (54) МОРСКОЕ СИГНАЛЬНОЕ СПАСАТЕЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к судовым сигнальным спасательным устройствам с использованием уголковых отражателей, Цель изобретения — повышение компактности и

„„!Ж„„1703551 А1 живучести устройства. Устройство работает следующим образом. При необходимости открытием запорного клапана источника сжатого газа, подсоединенного к штуцеру

15, наполняются четыре герметичные емкости, образованные надувной оболочкой 4 и расположенными внутри нее отражательными пластинами 5 и 7, выполненными иэ металлиэированной резины. В пластине 6 выполнены отверстия 8 для перетекания газа. Каждая иэ герметичных емкостей снабжена обратным клапаном. После наполнения источник сжатого газа отсоединяют от штуцера 15 и поднимают устройство на требуемую высоту. 5 ил.

1703551

Изобретение относится к судовым сигнальным спасательным устройствам с использованием уголковых радиолокацион, ных отражателей.

Цель изобретения — повышение его компактности и живучести.

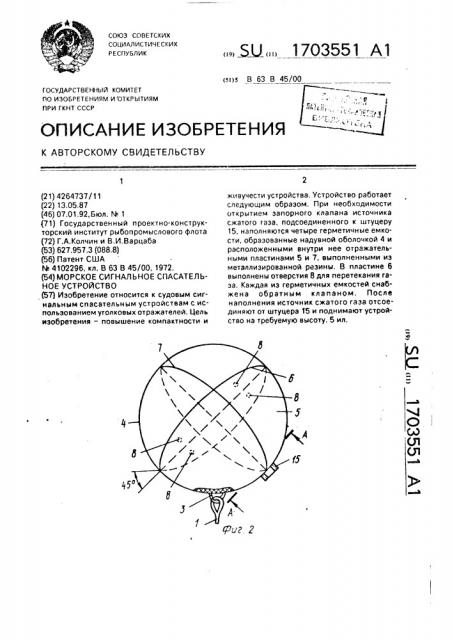

На фиг. 1 изображено морское сигнальное спасательное устройство, общий вид; на фиг. 2 — размещение отражательных пластин внутри надувной оболочки; на фиг, 3— разрез А-А на фиг, 2; на фиг. 4 — баллон с соединительной накидной гайкой, общий вид; на фиг. 5 — прижимной штуцер надувной оболочки, разрез.

Морское сигнальное спасательное устройство содержит линь 1, один конец которого соединен с терпящим бедствие судном (лодкой) 2, а другой посредством проушины

3 соединен с надувной оболочкой 4 и размещенной в вертикальной плоскости отражательной пластиной 5, перпендикулярно которой размещены взаимно перпендикулярные отражательные пластины 6 и 7, раз. мещенные под углом 45 к горизонтальной

h/locK0cTH. Пластины 5 — 7 выполнены из металлизированной резины. Пластина 5 имеет отверстие 8, а пластины 5 и 6 герметично соединены между собой, с пластиной 7 и надувной оболочкой и образуют герметичные полости 9-12, каждая из которых посредством патрубков 13, имеющих лепестковый обратный клапан 14, штуцера

15 с наружной винтовой нарезкой и накидной гайкой 16 с рычагами 17 соединена через запорный клапан 18 с баллоном 19, заполненным сжатым газом, легче воздуха.

Устройство работает следующим образом.

В состоянии готовности к использованию надувная оболочка 4 соединена с линем

5 1, газом не заполнена, но соединена с баллоном 19 при закрытом запорном клапане

18. При необходимости открытием запорного клапана 18 сжатый гаэ подают от баллона

19 через патрубки 13 и лепестковые обрат=

10 ные клапаны 14 и отверстия 8 одновременно в каждую герметичную полость 9-12, чем надувают оболочку 4, и после наполнения ее газом отсоединением накидной гайки 16 от штуцера 15 отключают баллон 19 от надув15 ной оболочки. Последнюю поднимают на определенную высоту, обеспечивая обнаружение судна радиолокационной станцией.

После заполнения каждой герметичной полости сжатым газом под действием его дав20 ления лепестки обратных клапанов 14 сжимаются, перекрывая выход газа из полостей.

Формула изобретения

25 Морское сигнальное спасательное устройство, содержащее закрепленные на лине вэаимноперпендикулярные отражательные пластины, выполненные иэ газонепроницаемого материала с металли30 зированным покрытием, и надувную оболочку,отл и чаю щееся тем,что,с целью повышения его компактности и живучести, отражательные пластины размещены внутри упомянутой надувной

35 оболочки с образованием герметичных полостей.
