Затвор для емкостей

Затвор для емкостей

Иллюстрации

Показать все

Реферат



Изобретение относится к механизированному ограничивающему открыванию отверстия и может быть использовано в устройстве крупорушки и бункерах. Целью изобретения является упрощение конструкции . Ручку привода 3 поворачивают в любом направлении и при этом створки 1 и 2 открываются или закрываются. 2 ил.

союз соВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕН<ЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4707923/13 (22) 19.06.89 (46) 07.01.92. Бюл. М 1 (75) Ф.С. Осипов (53) 621.798.34(088.8) (56) Авторское свидетельство СССР

М 1097522, кл. В 65 0 90/54, 1984. (54) ЗАТВОР ДЛЯ ЕМКОСТЕЙ

„„5Ц„„1703578 Al (57) Изобретение относится к механизированному оГраничивающему открыванию отверстия и может быть использовано в устройстве крупорушки и бункерах. Целвю изобретения является упрощение конструкции. Ручку привода 3 поворачивают в любом направлении и при этом створки 1 и 2 открываются или закрываются. 2 ил.

М

О (л)

° (Я V

СО

1703578

02.

Составитель Н. Слеэина

Редактор С. Патрушева Техред М.Моргентал Корректор М, Демчик

Заказ 35 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент"., г. Ужгород, ул.Гагарийа, 101

Изобретение относится к механизированному ограничивающему открытию отверстия и может быть использовано для применения в устройстве крупорушки при открывании выхода струи крупы из бункера, Известен затвор для емкостей, содержащий шарнирно укрепленные створки и привод их перемещения.

Однако известный затвор сложен по конструкции.

Цель изобретения — упрощение конструкции, Поставленная цель достигается тем, что затвор снабжен полэуном со сходящимися направляющими канавками, установленным с воэможностью перемещения на винтовой штанге, а створки смонтированы на общей оси и имеют хвостовики, концы которых размещены в канавках.

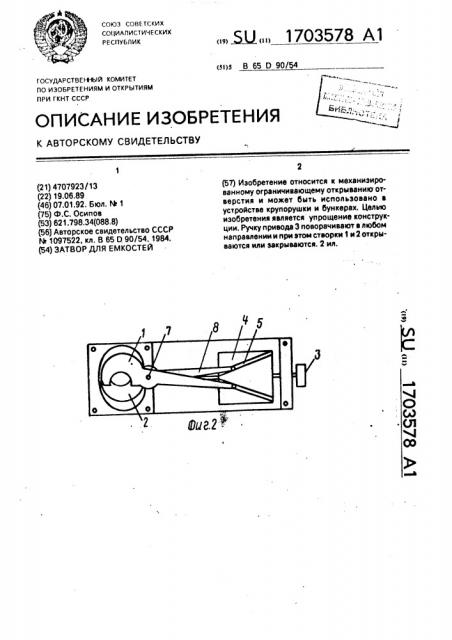

На фиг. 1 схематически изображен затвор для емкостей; на фиг. 2 — квадратно-кубинская гайка.

Затвор состоит из шарнирно укрепленных створок 1 и 2 и привода 3 их перемещения, ползуна 4 со сходящимися направляющими канавками 5. Ползун 4 установлен-с возможностью перемещения на винтовой штанге 6, а створки 1 и 2 смонтированы на общей оси 7 и имеют хвостовики

8, концы которых размещены в канавках.

Устройство работает следующим образом.

5 Ручку привода 3 поворачивают влево, ползун 4 перемещается влево по винтовой штанге 6, а хвостовики 8 по канавкам 5. При этом створки 1 и 2 расходятся, открывая отверстие, диаметр которого устанавлива10 ют для выхода заданного количества материала.

При закрывании затвора ручку привода

3 поворачивают вправо.

Предлагаемое устройство просто по

15 конструкции и позволяет устанавливать выходное отверстие определенного размера, Формула изобретения

Затвор для емкостей. содержащий.шар20 нирно укрепленные створки и привод их перемещения, о т л и v а ю шийся тем, что, с целью упрощения конструкции, затвор снабжен ползуном со сходящимися напрааляющими канавками, установленным с воэ25 можностью перемещения на винтовой штанге, а створки смонтированы на общей оси и имеют хвостовики, концы которых размещены в канавках.
