Вибрационная погрузочная площадка
Иллюстрации
Реферат
Изобретение относится к вибрационным погрузчикам и предназначено для использования грузозахватного оборудования в пунктах грузового обслуживания средств транспорта и на складах. Цель изобретения - расширение функциональных возможностей . Вибрационная погрузочная площадка состоит из корпуса 1, в котором смонтирован виброударник 4 и предусмотрены вырезы 6 для вил автопогрузчика и полки 7 с прорезями, в которые входят направляющие упоры 9 площадки, опирающейся на полки 7 корпуса и соприкасающейся с бойком виброударника 4 посредством тягового упора 10. 2 з.п.ф-лы, 5 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4698228/11 (22) 20.04.89 (46) 07.01.92. Бюл. М 1 (75) П.П, Василенко (53) 62 I.869.2-555.4(088.8) (56) Авторское свидетельство СССР
N . 471126, кл. В 65 G 65/32, 1972. (54) ВИБРАЦИОННАЯ ПОГРУЗОЧНАЯ ПЛОЩАДКА (57) Изобретение относится к вибрационным поГрузчикам и предназначено для использования груэоэахватного оборудования
5U 1703590 А1 (я)s В 65 G65/32//В 66 F 9/12 в пунктах грузового обслуживания средств транспорта и на складах. Цель изобретения — расширение функциональных возможностей. Вибрационная погрузочная площадка состоит из корпуса 1, в котором смонтирован виброударник 4 и предусмотрены вырезы 6 для вил автопогрузчика и полки 7 с прорезями, в которые входят направляющие упоры 9 площадки, опирарщеася на полки 7 корпуса и соприкасающейся с бойком виброударника 4 посредством тягового упора 10. 2 з.п.ф-лы, 5 ил.
1703590
Изобретение относится к вибрационным погрузчикам, предназначенным для использования в качестве груэоподхватывающего грузоэахватного оборудования при производстве перегрузочных работ в портах, в пунктах грузового обслуживания вагонов, автотранспорта и на складах.
Известно подхватывающее устройство, состоящее иэ вил и грузонесущей площадки, загружающееся посредством подведения вил под груэонесущую площадку.
Недостатком таких груэозахватных устройств является необходимость проведения предварительной трудоемкой операции об укладке груза на грузонесущую площадку, а при складировании дополнительной операции по обеспечению зазора между основанием штабеля груза и полом. Загрузка навалочных грузов на груэонесущую площадку производится эа счет инерции разгоняемого перегрузочного "редства, что отрицательно сказывается на конструкции перегрузочного механизма.
Наиболее близким к изобретению является вибрационный погрузчик, содержащий корпус с вибратором и жестко связанной с корпусом наклоненной к горизонту груэонесущей площадкой (лотком). Эффект самозагруэки создается за счет вибрационного механизма инерционного типа.
Недостатком погрузчика является высокая удельная масса по отношению к перемещаемому грузу, что обуславливает его узкую специализацию нв перегрузке навалочных грузов. громоздкость и стационарность исполнения.
Цель изобретения — расширение функциональных возможностей вибрационной погрузочной площадки.
Эта цель достигается тем, что площадка содержит корпус с вибратором и связанный с корпусом груэонесущий наклонный лоток.
Лоток связан с корпусом посредством разъемного соединения и с воэможностью ограниченного продольного перемещения относительно последнего, снабжен опорными элементами, При этом корпус выполнен с пазами для вил погрузчика. Кроме того, разъемное соединение лотка с корпусом образовано упорами, один иэ которых смонтирован на лотке с возможностью продольного перемещения в выполненной на верхней стенке корпуса прорези, а другой — с возможностью взаимодействия с передней стенкой корпуса, Такое разъемное соединение лотка с корпусом не только обеспечивает возможность использования лотка в каче.стве поддона, но и обуславливает его
55 взаимодействие с навесным вибратором, Таким образом лоток превращается в самозагружающийся поддон. Причем загрузка площадки может осуществляться не только сыпучими грузами, но и мешковыми и ящичными штабелями, что существенно расширяет возможности площадки и исключает ручной труд при пакетировании грузов.

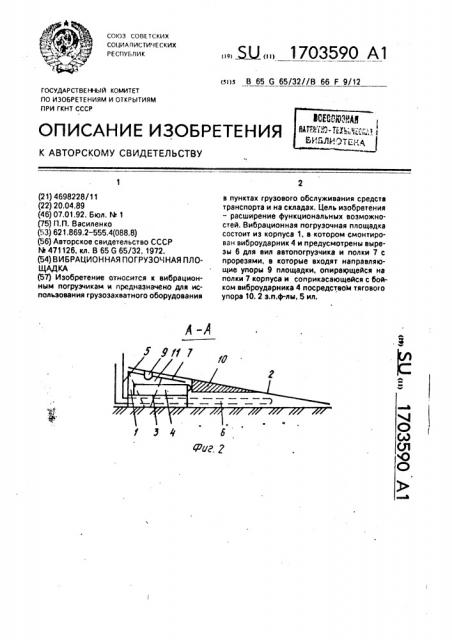

На фиг. 1 показана площадка, вид сверху; на фиг. 2 — разрез А-А на фиг. 1; на фиг.
3 — разрез Б-б на фиг. 1; на фиг. 4- площадка, вид сверху, вариант; на фиг. 5 — разрез
В-В на фиг. 4.
Вибрационная погрузочная площадка состоит иэ двух разъемных элементов: корпуса 1 и груэонесущей площадки (лотка) 2.
Корпус представляет собой коробчатую конструкцию из жесткого листового материала, состоящую иэ горизонтальной плиты 3, на которой смонтирован виброударный механизм 4, упорной стенки 5 с вырезами для прохода вил 6,опорных полок 7 с направляющими прорезями 8. Груэонесущий лоток представляет собой плоскую конструкцию, оборудованную направляющими 9 и тяговыми 10 упорами и опорами 11.
Вибрационная погрузочная площадка используется следующим образом.
Установленный на вилах 6 корпус 1 подводится под груэонесущий лоток 2, стоящий на опорах 11, так, чтобы направляющие упоры 9 вошли в направляющие прорези 8. Поднятием вил 6 опоры 11 отрываются от пола и груэонесущий лоток 2 подается к кромке основания штабеля груза. Под действием сил, передающихся от работающего виброударника 4 груэонесущему лотку 2. через упор 10, груэонесущий лоток 2 внедряется под неподвижный штабель гр, за. Груз с грузонесущим лотком вместе C корпусом приподнимается вилами и транспортируется к месту складирования, где рпускается на опоры 11. Грузонесущий лоТфк 2 остается с грузом, а корпус 1 с вибоа-ором 4 выводится из-под лотка 2. Для приведения лотка 2 в горизонтальное положение противоположный от опоры 11 конец грузовой площадки устанавливается нв прокла„ки. Освобождение грузового лотка от гр ° .: производится одним иэ известных спссЫов, например, используя прокладки или сталкиватель. Для извлечения лотка 2 иэ-под груза возможно использование виброударника 4, который выполняется поворотным, а лоток 2 оборудуется дополнительным тяговым упором и приспособлением сцепления с грузозахватным устройством перегрузочного механизма.
Конструкция вибрационной погрузочной площадки достаточно проста и недоро1703590 га в изготовлении, На ее основе могут быть реализованы высокоэффективные способы перегрузки. Съемная грузонесущая пло. щадка может быть использована в качестве поддона для хранения и транспортировки 5 грузов. Корпус с вибратором может быть использован в качестве приставки к подхватывающим навесным грузоэахватным устройствам, .например, при использовании ковша для перегрузки навалочных грузов, а 10 также в качестве средства раэрыхления слежавшихся и смерзшихся грузов.
В качестве виброударного устройства может быть использован пневматический виброударник с подачей воздуха от стацио- 15 нарного компрессора либо установленного на перегрузочном механизме.
Формула изобретения
1, Вибрационная погрузочная площадка, содержащая корпус с вибратором и свя- -20 занный с корпусом груэонесущий наклонный лоток, отличающаяся тем, что, с целью расширения функциональных воэможностей, лоток связан с корпусом посредством разъемного соединения с воэможностью ограниченного продольного перемещения относительно последнего и снабжен опорными элементами.
2. Площадка по и. 1. отличающаяся тем, что корпус выполнен с пазами для вил погрузчика.
3. Площадка по и. 1, о т л и ч à е щ а я с я тем, чу разъемное соединение лотка с корпусом образовано упорами, один иэ которых смонтирован на лотке с возможностью продольного перемещения в выполненной на верхней стенке корпуса прорези, а другой — с воэможностью взаимодействия с передней стенкой корпуса.
Составитель Й, Василенко
Редактор С. Патрушева Техред М. Моргентал Корректор М. Максимишинец
Заказ 35 Тираж Подписное
ВНИИПИ Государственного ммитета по изобретениям и открытиям ори ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент, r. Ужгород, ул.Гагарина, 101
