Реферат



Изобретение относится к гидромелиорации и защите территорий от подтопления и предназначено для искусственного осушения переувлажненных земель, а именно мочагов литогенного характера. Цель изобретения - снижение стоимости строительства и эксплуатации, а также повышение надежности работы дренажа. Сифонный дренаж включает вертикальную скважину 1, железобетонный водоприемный фильтрующий колодец 2. выполненный на глубину среднемноголетнего уровня грунтовых вод. Водоприемный колодец совмещен со скважиной и расположен выше по склону верхней границы мочага 3. У дна колодца 2 размещен вход сифонного водовода 4. Выход сифонного водовода снабжен зарядным устройством 5, размещенным в водоотводящем колодце 6. Водоотводящий колодец 6 расположен ниже по склону и сообщен с водоотеодящим коллектором 7,1 ил. Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 Е 02 В 11/00

ГОСУДАРСТ8ЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

8 (21) 4718590/15 (22) 11.07.89 (46) 07.01.92. Бюл. N 1 (71) Украинский государственный головной проектно-изыскательский и научно-исследовательский институт "Укргипроводхоз" (72) В.М. Тимохин и Ю,А. Чирва (53) 626.86(088.8) (56) Абрамов С.К. Подземныедренажи в промышленном и городском строительстве.—

М.; Издательство литературы по строительству. 1967, с, 210-215, рис. 126.

Защита от подтопления села Новоалексеевка Генического района, Херсонской обл. Рабочие чертежи. "Укргипроводхоэ", 1982, арх. N. 58180. (54) СИФОННЫЙ ДРЕНАЖ (57) Изобретение относится к гидромелиорации и защите территорий от подтопления

„„>IJ ÄÄ 1703791 А1 и предназначено для искусственною осушения переувлажненных земель, а именно мочагов литогенного характера. Цель изобретения — снижение стоимости строительства и эксплуатации, а также повышение надежности работы дренажа.

Сифонный дренаж включает вертикальную скважину 1, железобетонный водоприемный фильтрующий колодец 2, выполненный на глубину среднемноголетнего уровня трунтовых вод. Водоприемный колодец совмещен со скважиной и расположен выше по склону верхней границы мочага 3. У дна колодца 2 размещен вход сифонного водовода 4. Выход сифонного водовода снабжен зарядным устройством 5, размещенным в водоотводящем колодце 6. Водоотводящий колодец 6 расположен ниже по склону и сообщен с водоотводящим коллектором 7. 1 ил.

1703791

Составитель В.Пчолкин

Техред М.Моргентал Корректор О,Кундрик э

Редактор И.Горная

Заказ 45 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Илобре1е не относите: ., гидромелио, . цпн и защиге ерри орий от подтопления

i предназначено для искусственного осушения переувлажненных земель — мочагов л 1о енного характера. 5

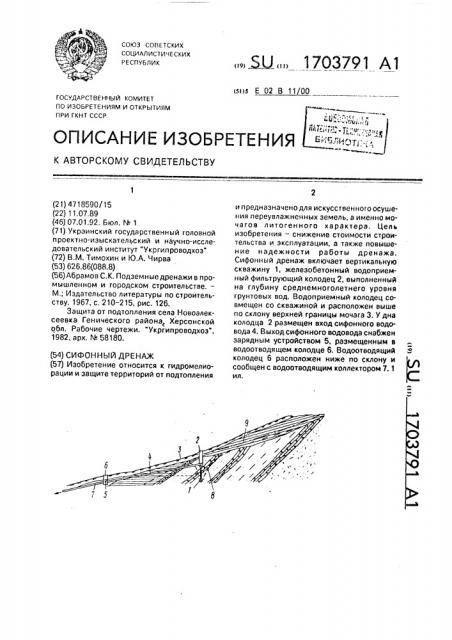

Целью изобретения является снижение стоимости строительства и эксплуатации и повышение надежности работы дренажа, На чертеж схематически изображен сифонный дренаж, разрез, 10

Сифонный дренаж включает вертикальную скважину 1 глубиной до 8,5 м, железобетонный водоприемный фильтрующий колодец 2, выполненный на глубинусреднемноголетнего уровня грунтовых вод, сонме- 15 щенный со скважиной 1 и расположенный выше по склону верхней границы мочага 3, сифонный водовод 4, вход которого размещен у дна колодца 2, а выход снабжен зарядным устройством 5, размещенный в 20 водоотводящем колодце 6, расположенном ниже по склону и сообщенном с водоотводящим коллектором 7.

Сифонный дренаж работает следующим образом. 25

Грунтовые воды с естественным уровнем через фильтрующие стенки колодца 2 собираются в нем и скважине 1. Систему посредством зарядного устройства 5 включают в работу. Зарядку сифона 4 можно 30 произвести, например, посредством передвижной насосной станции типа ПШН. После зарядки сифона вода из колодца 2 и скважины поступает в водоотводящий коло- 35 дец 6 и посредством водоотводящего коллектора 7 отводится н водосбросную сеть(не показана), В результате захвата воды сифоном 4 иэ водозаборной скважины 1 образуется депрессионная воронка 8, которая снижает исходный уровень 9 грунтовых вод и таким образом предотвращает выклинивание потока грунтовых вод на поверхность склона, Применение предлагаемого дренажа позволит снизить стоимость строительства за счет исключения насосно-силового оборудования, подводящей сети, трансформаторной подстанции. Понизить эксплуатационные расходы за. счет экономии электроэнергии и повысить надежность

I системы по защите от подтопления земельмочагов RMTOceHHol0 характера.

Формула изобретения

Сифонный дренаж. включающий водоприемный и водоотводящий колодцы, соединенные сифонным водоводом, и вертикальную скважину. о т л и ч а ю щ и йс я тем, что, с целью снижения стоимости строительства, эксплуатации и повышения надежности работы в условиях литогенных мочагов, водоприемный колодец выполнен фильтрующим на глубину среднемноголетнего уровня грунтовых вод, сопряжен с вертикальной скважиной и размещен на верхней границе мочага, при этом вход сифонного водовода расположен у дна водоприемного колодца, а выход снабжен зарядным устройством, размещенным в водоотводящем колодце, который расположен ниже по склону.
