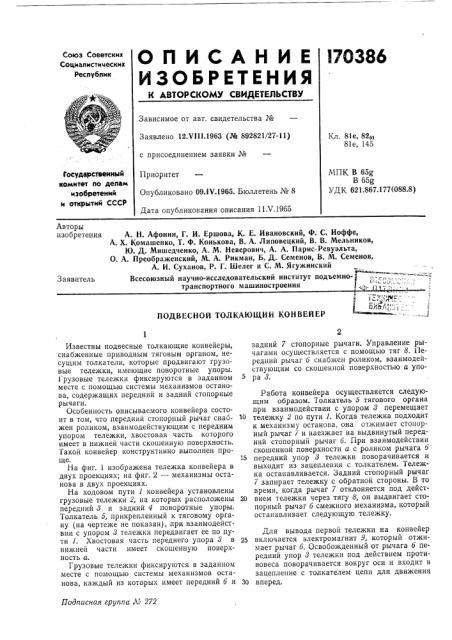

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

f78386

Зависимое от авт. свидетельства №

Заявлено 12.VIII.1963 (№ 892821/27-11) с присоединением заявки №

Приоритет

Опубликовано 09 1Ч.1965. Бюллетень № 8

Дата опубликования описания 11Ч.1965

Кл. 81е, 820

81е, 145

Государственный комитет Ао делам изобретений и открытий СССР

МПК В 65g

В 65g

УДК 621.867.177(088.8) Авторы изобретения А. Н. Афонин, Г. И. Ершова, К. E. Ивановский, Ф. С. Иоффе, A. Х. Комашенко, T Ф. Конькова, В. А. Липовецкий, В. В. Мельников, Ю. Д. Мишедченко, А. М. Неверович, А. А. Парис-Ревуэльта, О. А. Преображенский, М. А. Рикман, Б. Д. Семенов, В. М. Семенов, A. И. Суханов, Р. Г. 111елег и С. М. Ягужинский

Заявитель Всесоюзный научно-исследовательский институт подъемно- транспортного машиностроения

ПОДВЕСНОЙ ТОЛКАЮЩИЙ КОНВЕЙЕР

Подписная группа Л3 272

Известны подвесные толкающие конвейеры, снабженные приводным тяговым органом, несущим толкатели, которые продвигают грузовые тележки, имеющие поворотные упоры.

i рузовые тележки фиксируются в заданном месте с помощью системы механизмов останова, содержащих передний и задний стопорные рычаги.

Особенность описываемого конвейера состоит в том, что передний стопорный рычаг снабжен роликом, взаимодействующим с передним упором тележки, хвостовая часть которого имеет в нижней части скошенную поверхность.

Такой конвейер конструктивно выполнен проще.

На фиг. 1 изображена тележка конвейера в двух проекциях; на фиг. 2 — механизмы останова в двух проекциях.

На ходовом пути 1 конвейера установлены грузовые тележки 2, на которых расположены передний 8 и задний 4 поворотные упоры, Толкатель 5, прикрепленный к тяговому органу (на чертеже не показан), при взаимодействии с упором 8 тележки передвигает ее по пути 1. Хвостовая часть переднего упора 8 в нижней части имеет скошенную поверхность а.

Грузовые тележки фиксируются в заданном месте с помощью системы механизмов останова, каждый из которых имеет передний б и задний 7 стопорные рычаги. Управление рычагами осуществляется с помо|цью тяг 8. ileредний рычаг б снабжен роликом, взаимодействующим со скошенной поверхностью а упора 8.

Работа конвейера осуществляется следующим образом. Толкатель 5 тягового органа при взаимодействии с упором 8 перемещает

10 тележку 2 по пути 1. Когда тележка подходит к механизму останова, она отжимает стопорный рычаг 7 и наезжает на выдвинутый передний стопорный рычаг б. При взаимодействии скошенной поверхности а с роликом рычага б

15 передний упор 8 тележки поворачивается и выходит из зацепления с толкателем. Тележка останавливается. Задний стопорный рычаг

7 запирает тележку с обратной стороны. В то время, когда рычаг 7 отклоняется под дейст20 вием тележки через тягу 8, он выдвигает стопорный рычаг б смежного механизма, который останавливает следующую тележку.

Для вывода первой тележки на конвейер

25 включается электромагнит 9, который отжимает рычаг б. Освобожденный от рычага б передний упор 8 тележки под действием противовеса поворачивается вокруг оси и входит в зацепление с толкателем цепи для движения

30 вперед.

170386

Напра5ленцс

Предмет изобретения

Подвесной толкающий конвейер, содержащий приводной тяговый орган, несущий толкатели, продвигающие грузовые тележки, снабженные поворотными упорами, фиксируемые в заданном месте с помощью системы механизмов останова, включающих в себя передний и задний стопорные рычаги, отличающийся тем, что, с целью упрощения конструкции конвейера путем использования переднего стопорного рычага для расцепления толкателя с тележкой, передний стопорный рычаг снаб5 жен роликом, взаимодействующим с передним упором тележки, хвостовая часть которого имеет в нижней части скошенную поверхность.

370386
