Ролик фрикционного вариатора

Ролик фрикционного вариатора

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к фрикционным коническим вариаторам. Целью изобретения является повышение надежности за счет уменьшения величины геометрического скольжения в фрикционной паре. Для этого ролик выполнен сдвоенным. Каждая из частей 1 и 2 ролика состоит из ступиц 3 и 4, установленных на валу 5 эксцентрично, и цилиндрических ободов 8 и 9, установленных на ступице возможностью вращения. Последние связаны между собой пальцем 10, один конец которого закреплен на торце одного цилиндрического обода, а другой конец размещен в радиальном пазу торца другого цилиндрического обода. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 F 16 Н 15/00

ГОСУДАР С Т В Е ННЫЙ КОМИТЕТ

ПС ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

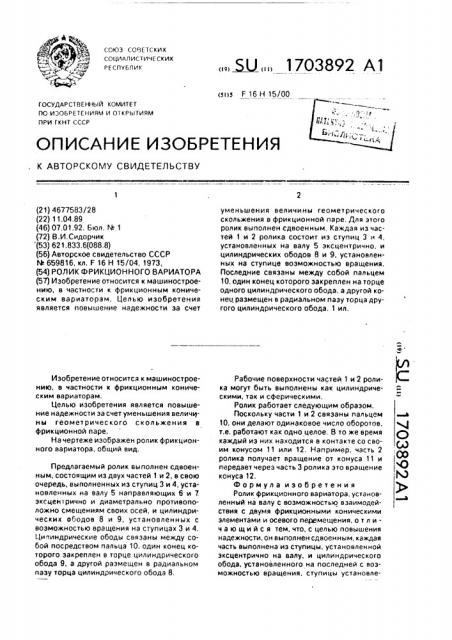

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4

О

6д ОО

О

ЬЗ (21) 4677583/28 (22) 11.04.89 (46) 07.01.92. Бюл, М 1 (72) В.И.Сидорчик (53) 621.833.6(088.8) (56) Авторское свидетельство СССР

1Ф 659816, кл, F 16 Н 15/04, 1973. (54) РОЛИК ФРИКЦИОННОГО ВАРИАТОРА (57) Изобретение относится к машиностроению, в частности к фрикционным коническим вариаторам. Целью изобретения является повышение надежности эа счет

Изобретение относится к машиностроению, в частности к фрикционным коническим вариаторам.

Целью изобретения является повышение надежности за счет уменьшения величины геометрического скольжения в фрикционной паре.

На чертеже изображен ролик фрикционного вариатора, общий вид.

Предлагаемый ролик выполнен сдвоенным, состоящим из двух частей 1 и 2, в свою очередь, выполненных из ступиц 3 и 4, установленных на валу 5 направляющих 6 и 7. эксцентрично и диаметрально противоположно смещениям своих осей, и цилиндрических ободов 8 и 9, установленных с воэможностью вращения на ступицах 3 и 4, Цилиндрические ободы связаны между собой посредством пальца 10, один конец которого закреплен в торце цилиндрического обода 9, а другой размещен в радиальном пазу торца цилиндрического обода 8.

«Я2 1703892 Al уменьшения величины геометрического скольжения в фрикционной паре. Для этого ролик выполнен сдвоенным. Каждая из частей 1 и 2 ролика состоит из ступиц 3 и 4, установленных на валу 5 эксцентрично, и цилиндрических ободов 8 и 9, установленных на ступице возможностью вращения.

Последние связаны между собой пальцем

10, один конец которого закреплен на торце одного цилиндрического обода, а другой конец размещен в радиальном пазу торца другого цилиндрического обода. 1 ил.

Рабочие поверхности частей 1 и 2 ролика могут быть выполнены как цилиндрическими, так и сферическими.

Ролик работает следующим образом.

Поскольку части 1 и 2 связаны пальцем

10, они делают одинаковое число оборотов, т.е. работают как одно целое. В то же время каждый иэ них находится в контакте со своим конусом 11 или 12. Например, часть 2 ролика получает вращение от конуса 11 и передает через часть 3 ролика это вращение конуса 12.

Формула изобретения

Ролик фрикционного вариатора, установленный на валу с воэможностью взаимодействия с двумя фрикционными коническими элементами и осевого перемещения, о т л ич а ю шийся тем, что, с целью повышения надежности, он выполнен сдвоенным, каждая часть выполнена из ступицы, установленной эксцентрично на валу, и цилиндрического обода. установленного на последней с возможностью вращения, ступицы установле1703S92

Составитель Д.Шатилов

Редактор Т.Зубкова Техред M.Ìoðãåíòàë Корректор О.Кундрик

Заказ 50 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 ны диаметрально противоположно смещениям своих осей, а цилиндрические ободы связаны между собой посредством пальца, один конец которого жестко закреплен в торце одного цилиндрического обода, а дру ой его конец размещен в радиальном пазу торца другого цилиндрического обода.
