Устройство для разработки льда

Устройство для разработки льда

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной льдотехнике и может быть использовано при разработке намороженкою массива льда. Цель изобретения - возможность разработки льда в забое. Устройство содержит самоходное средство, рабочий орган, включающий две дисковые фрезы для вырезания блока льда с образованием щели в забое, и установленные между ними на приводном валу на консолях скалывающие ножи. На внутренней поверхности каждого из дисков закреплены пластины для направления колотого льда к приемному совку. На внутренней кромке дисков консольно укреплены дополнительные скалывающие ножи. На приводном валу дисковых фрез и скалывающих ножей размещены транспортирующие лопатки . Самоходное средство включает подвеску рабочего органа и его привод, приемный совок и установленный за ним роторный метатель. Самоходное средство снабжено силовой установкой и кабиной машиниста . При перемещении самоходного средства по забою осуществляется вырезание блока льда, его дробление и транспортировка льда роторным метателем в отвал. 4 ил. Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s F 25 С 5/02

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

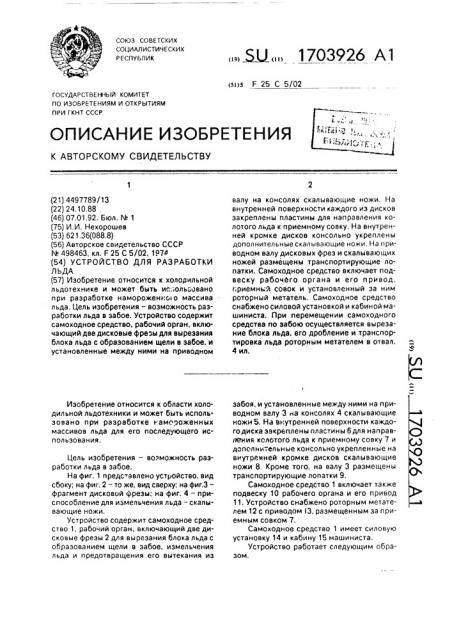

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4497789/13 (22) 24,10.88 (46) 07.01.92. Бюл. М 1 (75) И.И. Нехорошев (53) 621.36(088.8) (56) Авторское свидетельство СССР

N 498463, кл. F 25 С 5/02, 1о74 (54) УСТРОЙСТВО ДЛЯ РАЗРАБОТКИ

ЛЬДА (57) Изобретение относится к xo/Iopильной льдотехнике и может быть ис:ольэовано при разработке намороженн0 о массива льда. Цель изобретения — возможность разработки льда в забое. Устройство содержит самоходное средство, рабочий орган, включающий две дисковые фреды для вырезания блока льда с образованием щели в забое, и установленные между ними на приводном

Изобретение относится к области холодильной льдотехники и может быть использовано при разработке +.амороженных массивов льда для его последующего использования, Цель изобретения — воэможность разработки льда в забое.

На фиг, 1 представлено устройство, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг.3— фрагмент дисковой фрезы; на фиг. 4 — приспособление для измельчения льда — скалывающие ножи.

Устройство содержит самоходное средство 1, рабочий орган, включающий две дисковые фрезы 2 для вырезания блока льда с образованием щели в забое, измельчения льда и предотвращения его вытекания иэ

„„Я „„1703926 А1 валу на консолях скалывающие ножи. На внутренней поверхности каждого из дисков закреплены пластины для направления колотого льда к приемному совку, На внутренней кромке дисков консольно укреплены дополнительные скалывающие ножи. На приводном валу дисковых фрез и скалывающих ножей размещены транспортирующие лопатки. Самоходное средство включает подвеску рабочего органа и его привод, г;риемный совок и установленный за ним роторный метатель, Самоходное средство снабжено силовой установкой и кабиной машиниста. При перемещении самоходного средства по забою осуществляется вырезание блока льда, его дробление и транспортировка льда роторным метателем в отвал.

4 ил. забоя, и установленные между ними на приводном валу 3 на консолях 4 скалывающие ножи 5. На внутренней поверхности каждогодиска закреплены пластины 6для направления колотого льда к приемному совку 7 и дополнительные консольно укрепленные на внутренней кромке дисков скалывающие ножи 8. Кроме того, на валу 3 размещены транспортирующие лопатки 9.

Самоходное средство 1 включает также подвеску 10 рабочего органа и его привод

11. Устройство снабжено роторным метателем 12 с приводом l3, размещенным эа приемным совком 7.

Самоходное средство 1 имеет силовую установку 14 и кабину 15 машиниста.

Устройство работает следующим образом.

1703926

При непрерывном движении устройства на самоходном средстве в забое консольными скалывающими ножами 5 и 8 производят дробление блока льда, который вырезают дисковыми фреэами 2. Раздробленный лед пластинами 6 и лопатками 9 транспортируют к совку 7, из которого роторным метателем 12 направляют в отвал (накопитель).

Размещение подвески 10 и привода 11 на приводном валу 3 между дисковыми фрезами 2 и скалывающими ножами 5 позволяет осуществлять разработку льда не только на поверхности, но и внутри забоя, Формула изобретения

Устройство для разработки льда, содержащее самоходное средство, рабочий орган, включающий две торцовые ограничительные дисковые фрезы для вырезания блока льда с образованием щели, и установленное между ними приспособление для из5 мельчения льда, приемный совок, о т л и ч аю щ е е с я тем, что, с целдью возможности разрабоки льда в забое. приспособление для vзмельчения льда выполнено в виде консольно установленных на приводном ва10 лу скалывающих ножей и транспортирующих лопаток, на кромке каждой из дисковых фрез с внутренней стороны консольно укреплены дополнительные скалывающие ножи, а на внутренней поверхности каждого

15 торцового диска радиально закреплены пластины для направления колотого льда к отверстию приемного совка.

1703926

I

/

Составитель Е.Ильин

Техред М.Моргентал Корректор Н.Ревская едактор В.Гет зш

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 52 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
