Заслонка печи

Заслонка печи

Иллюстрации

Показать все

Реферат



Изобретение относится к области металлургии и может быть использовано в нагревательных и термических печах для закрывания рабочих окон. Цель изобретения - повышение стойкости заслонки. Заслонка содержит корпус 1, футерованный керамическим волокном 2 с плитами 3. Средства крепления плит 3 к корпусу 1 выполнены в виде керамических стержней с отверстием на одном конце, куда вставляют шпильку, размещенную в корпусе 1, и двусторонним гребнем 10 на другом, где в паз 11 устанавливают керамическую шайбу 14. Пазы на одной стороне гребня сдвинуты на полпаза к концу стержня по отношению к пазам на другой стороне керамического стержня. Шайба 14 имеет прямоугольное отверстие, длина которого несколько больше расстояния от верха зубца 12 на одной стороне до низа зубца на другой стороне гребня 10. Под воздействием высокой температуры рабочего пространства печи кера мические шайбы, .стержни, плиты, волокнистый материал заслонки нагреваются , однако при этом не возникает механических напряжений в элементах заслонки такой конструкции. Это определяет ее высокую стойкость, существенно увеличенный срок службы при высоких температурах и термических ударах. 1 з.л.ф-лы. 5 ил. (Л VI о со ю CJ СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s F 27 0 1/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

2 4

О

Од

О (лЭ (Л (21) 4753050/02 (22) 26.10,89 (46) 07.01.92. Бюл. Ит 1 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт металлургической теплотехники цветной металлургии и огнеупоров и Уральский политехнический институт им. С.М.Кирова (72) М.А.Денисов и Г.К.Смолин (53) 621.783.07 (088,8) (56) Авторское свидетельство СССР

М 561861, кл. F 27 0 1/18, 1975.

Авторское свидетельство (;ССР

hb 894316, кл. F 27 О 1/18, 1979. (54) ЗАСЛОНКА ПЕЧИ (57) Изобретение относится к области металлургии и может быть использовано в нагревательных и термических печах для закрывания рабочих окон. Цель изобретения — повышение стойкости заслонки. Заслонка содержит корпус 1, футврованный керамическим волокном 2 с плитами 3, „„SU „„1703935 À1

Средства крепления плит 3 к корпусу 1 выполнены в виде керамических стержней с отверстием на одном конце, куда вставляют шпильку, размещенную в корпусе 1, и двусторонним гребнем 10 на другом, где в паз

11 устанавливают керамическую шайбу 14.

Пазы на одной стороне гребня сдвинуты на полпаза к концу стержня по отношению к

nàçàì на другой стороне керамического стержня. Шайба 14 имеет прямоугольное отверстие, длина которого несколько больше расстояния от верха зубца 12 на одной стороне до низа зубца надругойстороне гребня 10. Под воздействием высокой температуры рабочего пространства печи-кера=, мичвские шайбы, стержни. плиты, волокнистый материал заслонки нагревают.ся, 6днако при этом не возникает механических напряженый в элементах заслонки такой конструкции. Это определяет ее высокую стойкость, существенно увеличенный срок службы при высоких температурах и термических ударах. 1 з,п.ф-лы, 5 ил.

1703935

Изобретение относится к металлургии и может быть использовано в нагревательных и термических печах для закрывания рабочих окон.

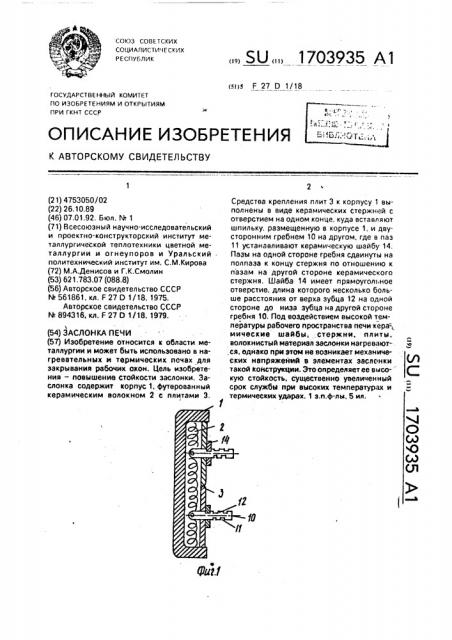

Целью изобретения является повышение стойкости заслонки, На фиг. 1 изображена заслонка, поперечный разрез; на фиг. 2 — то же, вид сбоку со стороны рабочего пространства печи; на фиг, 3 — стержень, изометрия; на фиг. 4— шайба; на фиг. 5 — крепеж шайбы на стержне.

Заслонка печи содержит корпус 1 С-образного поперечного сечения, футерованный керамическим волокнистым материалом 2, прижимные плиты 3, шпильки 4, установленные на корпусе 1 параллельно плоскости заслонки с помощью гаек 5 и шайб 6 полусферической формы. На шпильках 4 закреплены двусторонние зубчатые рейки 7, в которых выполнены отверстия 8.

На зубчатых рейках 7 до их средней части 9 выполнен двусторонний гребень 10 с впадинами 11 и выступами 12, причем впадины 11 и выступы 12, доходящие до конца 13 зубчатой рейки 7 и расположенные по обеим ее сторонам, смещены друг относительно друга на половину ширины впадин

11, На зубчатой рейке 7 установлены шайбы 14 с прямоугольным отверстием 15, выполненным шириной и высотой, соответствующими толщине рейки 7 и расстоянию от вершины выступа 12 на одной ее стороне до дна впадины 11 на другой, При этом прижимные плиты 3, зубчатые рейки 7 и шайбы 14 выполнены иэ однородного огнеупорного материала.

Сборка заслонки печи осуществляется следующим образом.

В корпус 1. установленный горизонтально, укладывают керамический волокнистый материал 2. Двусторонние зубчатые рейки 7 с помощью отверстий 8 на низы вают на шпильки 4 и фиксируют последние в корпусе 1 с помощью гаек 5 и шайб б полусферической формы, при этом аналогично расположенные впадины 11 и выступы 12 двусторонних зубчатых реек 7 направлены в одну сторону, Затем на керамический волокнистый материал 2 укладывают прижимные плиты

3, после чего на двусторонние зубчатые рейки 7 устанавливают шайбы 14 с прямоугольным отверстием 15 в следующей последовательности: в отверстие 15 пропускают конец 13 двусторонней зубчатой рейки 7 и фиксируют шайбу 14 в первой верхней впадине 11, затем поворачивают шайбу 14 по часовой стрелке так, чтобы она вышла на

40 уровень первой нижней впадины 11, поднимают ее, чтобы она зашла в первую нижнюю впадину 11 и одновременно вышла из первой верхней впадины 11; затем шайбу 14 поворачивают в первой нижней впадине 11 против часовой стрелки, пока шайба 14 не выйдет на уровень второй верхней впадины

11, опускают ее, чтобы она зашла во вторую верхнюю впадину 11 и одновременно вышла из первой нижней впадины 11: затем шайбу 14 поворачивают по часовой стрелке, чтобы ее нижняя часть оказалась на нижнем выступе 12 {при необходимости шайбу 14 аналогичным образом перемещают в третью верхнюю впадину 11 и т,д.), В указанном положении происходит фиксация шайбы 14. Вращение шайбы 14 исключено, так как эта степень свободы устранена прямоугольной конструкцией отверстия 15 шайбы 14 и двустороннего гребня 10 зубчатой рейки 7, à со стороны корпуса 1 шайба 14 упирается в подпружиненную волокнистым материалом 2 прижимную плиту 3.

Разборка заслонки печи осуществляется в обратной последовательности: отжимают прижимную плиту 3 в сторону шпильки

4, поворачивают шайбу 14 против часовой стрелки, чтобы ее нижняя часть вышла на уровень нижней впадины 11, поднимают шайбу 14. чтобы она вышла иэ зацепления с верхней впадиной 11 и вошла в нижнюю впадину 11, поворачивают шайбу 14 по часовой стрелке и т.д., пока не снимут шайбу

14 с зубчатой рейки 7.

Элементы заслонки печи предлагаемой конструкции не передают друг другу механических напряжений, связанных с их деформацией в процессе эксплуатации, что повышает ее стойкость в области высоких температур при тепловых ударах.

Формула изобретения

1. Заслонка печи. содержащая футерованный корпус С-образного поперечногосечения, прижимные плиты и средств» их крепления к корпусу, от л ич а ю ща я с я тем, что, с целью повышения стойкости заслонки, средства крепления выполнены в виде шпилек, установленных на корпусе параллельно плоскости заслонки и закрепленных на них плоских стержней, выполненных в виде двусторонней зубчатой рейки, и шайбы с прямоугольным отверстием, при этом выступы и впадины. расположенные по обеим сторонам рейки, смещены друг относительно друга на половину ширины впадин. а прямоугольное отверстие шайбы выполнено шириной и высотой. соответстФ

1703 Ч35 вующими толщине рейки и расстоянию от вершины выступа на одной ее стороне до дна впадины на другой.

2. Заслонка по и. 1, о т л и ч а ю щ а яс я тем, что прижимные плиты выполнены из однородного огнеупорного материала.
