Реферат



Изобретение может быть использовано для изготовления часов с большим числом индикаторов. Часы содержат корпус 1. в котором размещен двигатель 2, вал которого через кривошип 3 вращает сферический сателлит 4. зацепляющийся с центральным неподвижным колесом и вращающий колесо секундной стрелки. На сателлите 4 установлен сателлит 7, зацепляющийся с центральным и минутным колесами. На сателлите 7 размещен наружный сателлит 9. зацепляющийся с колесом 5, и вращающий зубчатые колеса часов, чисел месяца и месяцев. Предусмотрена возможность корректировки показаний индикаторов. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з G 04 В 29/02

ГОСУДАРСТВЕН.ЫЯ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ е t7/л/ Л,Ц

27

fu

/о

2,г

5 гз

2/

z2 (21) 4713495/10 (22) 03.07.89 (46) 07.01.92. Бюл. М 1 (75) И.А.Бостан. И.Г.Ботез, В. Е.Дулгеру и В.K.Ñèðåöÿíó (53) 681.11 (088.8) (56) Авторское свидетельство СССР

В !408416. кл. G 04 В 29/02, 1988. (54) ЭЛЕКТРОМЕХАНИЧЕСКИЕ ЧАСЫ (57) Изобретение может быть использовано для изготовления часов с большим числом индикаторов. Часы содержат корпус 1, в ко,, ЯЛ, „1704139А1 тором размещен двигатель 2, вал которого через кривошип 3 вращает сферический сателлит 4, зацепляющийся с центральным неподвижным колесом и вращающий колесо секундной стрелки. На сателлите 4 установлен сателлит 7. зацепляющийся с центральным и минутным колесами. На сателлите 7 размещен наружный сателлит 9. зацепляющийся с колесом 5, и вращающий зубчатые колеса часов. чисел месяца и месяцев. Предусмотрена возможность корректировки показаний индикаторов. 5 ил. Ч

О

4 (лЭ

1704139

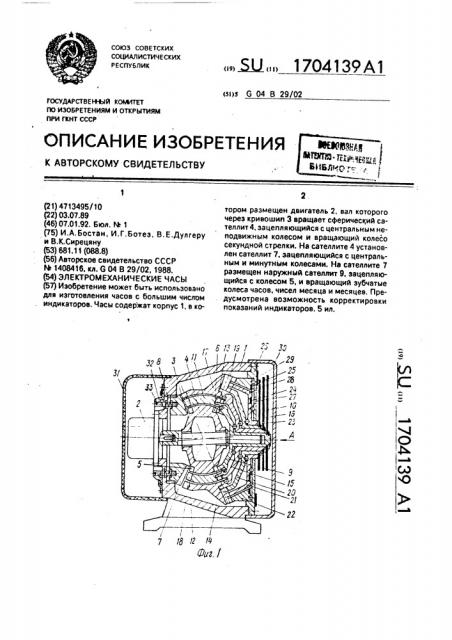

На фиг, 1 представлена конструкция предложенных часов; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — индикатор; на фиг. 4— колесо; на фиг. 5 — средство для корректировки показания индикаторов.

Электромеханические часы (фиг.1) содержат корпус 1, в котором размещен шаговый двигатель 2, вал которого жестко связан с кривошипом 3, на котором установлен сателлит 4 с зубчатыми венцами 5 и 6, корпусная поверхность которого выполнена сферической. С левой стороны сателлита 4 размещено коническое зубчатое колесо 7, которое связано с корпусом с возможностью осевого перемещения и подп ружиненного в осевом направлении упругими элементами 8. Зубчатое колесо 9 жестко связано с секундной стрелкой 10. На сферической поверхности сателлита 4 установлен средний сателлит 11, содержащий зубчатые венцы 12 и 13 и взаимодействующий через тела 14 качения с косым торцом зубчатого колеса 9.

Зубчатое колесо 15, зацепляющееся с венцом 13 сателлита 1 1, жестко связано с минутной стрелкой 16. На наружной поверхности сателлита 11 размещен наружный сателлит 17 с зубчатыми венцами 18 и 19, взаимодействующий через тело качения с косым торцом ведомого зубчатого колеса

15. Венец 18 сателлита 17 зацепляется с центральным колесом 7, а венец 19 — с тремя зубчатыми колесами 20-22 с раз .ыми числами зубьев. Зубчатое колесо 20 жестко связано с часовой стрелкой 23, колесо 21— с индикаторам 24 ю сел месяца, а колесо

22 — индикаторам 25 месяцев. При этом на торце колеса 21 установлен индикатор 24, по периметру которого размещены числа месяца, а на торце колеса 22 — индикатор 25, по периметру которого указаны месяцы года. Кроме того, в крышке 26 напротив индикаторсв 24 и 25 выполнены окна 27 и 28, а на периферии установлен циферблат 29.

Циферблат и стрелки закрыты прозрачной крышкой 30, На другом торце корпуса 1 под крышкой 31 установлен механизм корректиравки положения индикаторов 10, 16, 23, 24 и 25, выполненный в виде обоймы 32 с резьбой, взаимодействующей с винтами 33. жестко связанными с колесом 7, и ключа 34, зубья которого зацепляются с зубьями 35, выполненными на колесе 22 (при корректировке положения индикатора 25),или с эубьИзобретение относится к товарам народного потребления.

Цель изобретения — расширение функциональных возможностей и уменьшение габаритов часов, 5

55 ями 36, выполненными на колесе 21 (при корректировке положения индикатора 24.

Электромеханические часы работают следующим образом.

Вращение от шагового двигателя 2 посредством кривошипэ 3 превращается в прецессионное движение сателлита 4. В результате зацепления зубьев венцов 5 и 6 с зубьями зубчатых колес 7 и 9 последнее колесо, а следовательно, и секундная стрелка 10 будут вращаться.

Вращательное движение колеса 9 посредством его косого торца и тел 14 качения превращается в прецессионное движение сателлита 11. В результате зацепления зубьев венцов 12 и 13 с зубьями колес 7 и 15 последнее, э следовательно, и минутная стрелка 16 будут вращаться.

Вращательное движение колеса 15 посредством его косого торца и тел 20 качения прекращается в прецессионное движение сателлита 17. В результате зацепления венцов 18 и 19 с зубьями колес 7 и 20 последнее, а следовательно, и стрелка 23 будут вращаться.

В результате зацепления венцов 18 и 19 с зубьями колес 7 и 21 последнее, а следовательно, и индикатор 24 будут вращаться.

В результате зацепления венцов 18 и 19 с зубьями колес 7 и 22, последнее, а следовательно, и индикатор 25 будут вращаться.

Для осуществления корректировки необходимо вывести колесо 7 из зацепления с сателлитами 4, 11 и 17 путем вращения реэьбовой обоймы 32, которая через винты

33 выводит колесо 7 из зацепления.

Таким образом, использование изобретения позволяет значительно повысить функциональные ВОЗМОЖНОСТИ злектромеханических часов {возможность отсчета секунд, минут, часов. дней и месяцее).

Возма.ность получения больших передаточных отношений в одной ступени прецессионнай: передачи позволяет значительна упростить конструкцию часов, уменьшить их габариты.

Составное расположение колес прецессионного редуктора позволяет уменьшить осевые и радиальные размеры часов.

Формула изобретения

Электромеханические часы, содержащие двигатель, ротор которого связан через редуктор с зубчатыми колесами индикатора часов, минут и секунд, о т л и ч а ю щ и е с я тем, что, с целью. уменьшения габаритов, в него введены зубчатые колеса индикаторов чисел месяца и месяцев,редуктор выполнен планетарным с неподвижным центральным колесом, контактирующим с одними торца1704139 лит контактирует |: колесом секундного индикатора, средний — с минутным, а наружный сателлит — с индикаторами часов, чисел месяца и месяцев.

Фиг. 4

Уи1.. г

36

Фиг.5

Составитель П. Карманов

Техред М.Моргентал Корректор О. Ципле

Редактор А, Козориз

Заказ 63 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент, г, Ужгород, ул.Гагарина, 101 ми сателлитов в виде сферических частей, размещенных одна в другой, другие торцы которых контактируют с зубчатыми колесами индикатора, причем внутренний сателвиВ 4

25 24 29 46 23

2 ?
