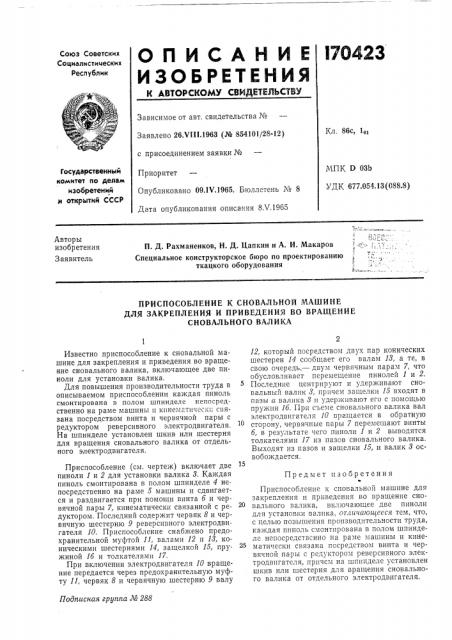

О Il И С А Н И Е l70423

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26 VI I 1.1963 (№ 854101/28-12) с присоединением заявки №

Приоритет

Опубликовано 09.1Ч.1965. Бюллетень № 8

Дата опубликования описания 8.V.19á5

KJI. 86с, 1о1

МПК D 03b

УДК 677.0И.13 (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения

Заявитель

П. Д. Рахманенков, Н. Д. Цапкин н А. И. Макаров

Специальное конструкторское бюро по проектированию ткацкого оборудования

ПРИСПОСОБЛЕНИЕ К СНОВАЛЬНОй МАШИНЕ

ДЛЯ ЗАКРЕПЛЕНИЯ И ПРИВЕДЕНИЯ ВО ВРАЩЕНИЕ

СНОВАЛЬНОГО ВАЛИКА

Подписная группа № 288

Известно приспособление к сновальной машине для закрепления и приведения во вращение сновального валика, включающее две пиноли для установки валика.

Для повышения производительности труда в описываемом приспособлении каждая пиноль смонтирована в полом шпинделе непосредственно на раме машины и кпнематическп связана посредством винта и червячной пары с редуктором реверсивного электродвигателя.

На шпинделе установлен шкив или шестерня для вращения сновального валика от отдельного электродвигателя.

Приспособление (см, чертеж) включает две пиноли 1 и 2 для установки валика 8. Каждая пиноль смонтирована в полом шпинделе 4 непосредственно на раме 5 машины и сдвигается и раздвигается при помощи винта б и червячной пары 7, кинематически связанной с редуктором. Последний содержит червяк 8 и червячную шестерню 9 реверсивного электродвигателя 10. Приспособление снабжено предохранительной муфтой 11, валами 12 и 18, коническими шестернями 14, защелкой 15, пружиной 1б и толкателями 17.

При включении электродвигателя 10 вращение передается через предохранительную муфту 11, червяк 8 и червячную шестерню 9 валу

12, который посредством двух пар конических шестерен 14 сообщает его валам 18, а те, в свою очередь,— двум червячным парам 7, что обусловливает перемещение пинолей 1 и 2.

Последние центрируют и удерживают сновальный валик 8, причем защелки 15 входят в пазы а валика 8 и удерживают его с помощью пружин 1б. При съеме сновального валика вал электродвигателя 10 вращается в обратную сторону, червячные пары 7 перемещают винты б, в результате чего пиноли 1 и 2 выводятся толкателями 17 из пазов сновального валика.

Выходят из пазов и защелки 15, и валик 8 освобождается.

Предмет изооретения

Приспособление к сновальной машине для

""àêðåïëåíHë и приведения во вращение сновального валика, включающее две пиноли для установки валпка, отличающееся тем, что, с целью повышения производительности труда, каждая пиноль смонтирована в полом шпинделе непосредственно на раме машины и кинематически связана посредством винта и червячной пары с редуктором реверсивного электродвигателя, причем на шпинделе установлен шкив или шестерня для вращения сновального валика от отдельного электродвигателя, 170423
