Реферат

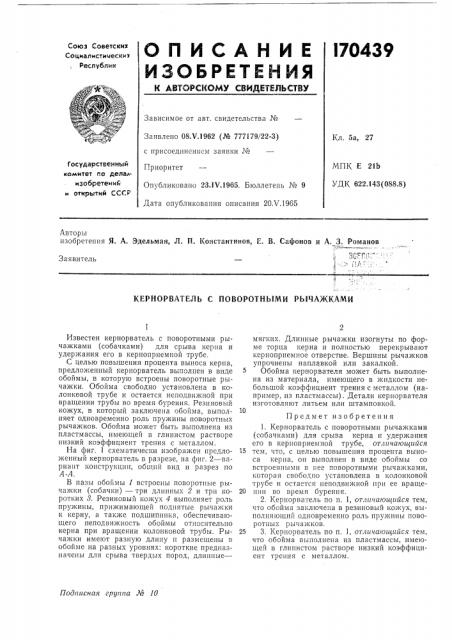

О П И С А Н И Е l70439

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистически»

Республик

Зависимое от авт. свидетельства №

Заявлено 08Л .1962 (Ж 777179/22-3) Кл. 5а, 27 с присоединением заявки №

Государстееииый комитет ло дела изобретеиий ь открытий СССР

МПК E 21Ь

УДК 622.143(088.8) Приоритет

Опубликовано 23.17.1965. Бюллетень № 9

Дата опубликования описания 20Х.1965

Авторы изобретения Я. A. Эдельман, Л. П. Константинов, E. В. Сафонов и А. 3. Романов

30cr 1

;1р 1

Заявитель 1

КЕРНОРВАТЕЛЬ С ПОВОРОТНЫМИ РЫЧАЖКАМИ

Подписная груггпа ЛФ 10

Известен кернорватель с поворотными рычажками (собачками) для срыва керна и удерхкания его в керноприемной трубе.

С целью повышения процента выноса керна, предложенный кернорватель выполнен в виде обоймы, в которую встроены поворотные рычажки, Обойма свободно установлена в колонковой трубе и остается неподвижной при вращении трубы во время бурения. Резиновый кожух, в который заключена обойма, выполняет одновременно роль пружины поворотных рычажков. Обойма может быть выполнена из пластмассы, имеющей в глинистом растворе низкий коэффициент трения с металлом.

На фиг. 1 схематически изображен предложенный керпорватель в разрезе, па фиг. 2 — вариант конструкции; общий вид и разрез по

Л-Л.

В пазы обоймы 1 встроены поворотпь|е рычажки (собачки) — три длинных 2 и три коротких 8. Резиновьш кожух 4 выполняет роль пружины, прижимающей поднятые рычажки к керну, а также подшипника, обеспечивающего неподвижность обоймы относительно керна при вращении колонковой трубы. Рычажки имеют разную длину и размещены в обойме на разных уровнях: короткие предназначены для срыва твердых пород, длинпые— мягких. Длинные рычажки изогнуты по форме торца керна и полностью перекрывают керноприемное отверстие. Вершины рычажков упрочнены наплавкой или закалкой.

Обойма кернорвателя может быть выполнена из материала, имеющего в жидкости небольшой коэффициент трения с металлом (например, из пластмассы). Детали кернорвателя изготовляют литьем или штамповкой.

Предмет изобретения

1. Кернорватель с поворотными рычажками (собачками) для срыва керна и удержания его в керноприемной трубе, отличающийся

15 тем. что, с целью повышения процента выноса керна, on выполнен в виде обоймы со встроеншями в нее поворотными рычажками, которая свободно установлена в колонковой трубе и остается неподвижной при ее враще20 нин во время бурения.

2. Кернорватель по п. 1, от.гичающийся тем, что обойма заключена в резиновый кожух, выполняющий одновременно роль пружины поворотных рычажков.

25 3. Кернорватель по п. 1, отгичагощийся тем, что обойма выполнена из пластмассы, имеющей в глинистом растворе низкий коэффициент трения с металлом, Составитель М, Калугин
