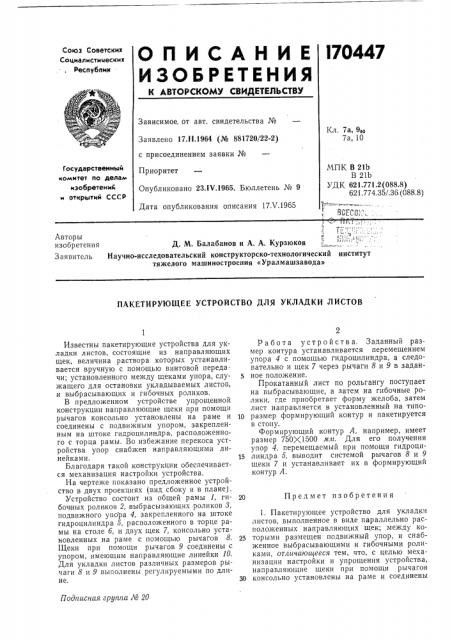

Союз Советских

Социалистических

Республик

ОП ИСАНИ Е

И ЗО Ы Ет ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l70447

Зависимое, от авт. свидетельства №

Заявлено 17.II.1964 (№ 881720/22-2) с присоединением заявки №

Приоритет

Кл. 7а, 9 2

7а, 10

Государственный комитет по делам изобретений и открытий СССР

МПК В 21b

В 21Ь

УДК 621,771.2(088.8)

621.774.35/.36 (088.8) г — — =-=80ЕГО,".

Опубликовано 23.!Ч.1965. Бюллетень № 9

Дата опубликования описания 17Л .1965

Авторы изобретения Д. М. Балабанов и А. А. Курзюков

Заявитель Научно-исследовательский конструкторско-технологический институт тяжелого машиностроения «Уралмашзавода»

ПАКЕТИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ УКЛАДКИ ЛИСТОВ

20 Предмет изобретения

Подписная группа № 20

Известны пакетирующие устройства для укладки листов, состоящие из направляющих щек, величина раствора которых устанавливается вручную с помощью винтовой передачи; установленного между щеками упора, служащего для остановки укладываемых листов, и выбрасывающих и гиоочных роликов.

В предложенном устройстве упрощенной конструкции направляюшие щеки при помощи рычагов консольно установлены на раме и соединены с подвижным упором, закрепленным на штоке гидроцилиндра, расположенного с торца рамы. Во избежание перекоса устройства упор снабжен направляющими линейками.

Благодаря такой конструкции обеспечивается механизация настройки устройства.

На чертеже показано предложенное устройство в двух проекциях (вид сбоку и в плане).

Устройство состоит из общей рамы 1, гибоч ных роликов 2, выбрасывающих роликов 3, подвижного упора 4, закрепленного на штоке гидроцилиндра 5, расположенного в торце рамы на столе б, и двух щек 7, консольно установленных на раме с помощью рычагов 8.

1Цеки при помощи рычагов 9 соединены с упором, имеющим направляющие линейки 10.

Для укладки листов различных размеров рычаги 8 и 9 выполнены регулируемыми по длине.

P а бота устройства. Заданный размер контура устанавливается перемещением упора 4 с помощью гидроцилиндра, а следовательно и щек 7 через рычаги 8 и 9 в заданS ное положение.

Прокатанный лист по рольгангу поступает на выбрасывающие, а затем на гибочные ролики, где приобретает форму желоба, затем лист направляется в установленный на типо10 размер формирующий контур и пакетируется в стопу.

Формирующий контур А, например, имеет размер 750 1500 мль Для его получения упор 4, перемещаемый при помощи гидроци15 линдра 5, выводит системой рычагов 8 и 9 щеки 7 и устанавливает их в формирующий контур А.

1. Пакетирующее устройство для укладки листов, выполненное в виде параллельно расположенных направляющих щек; между ко25 торыми размещен подвижный упор, и снабженное выбрасывающими и гибочными роликами, отличающееся тем, что, с целью механизации настройки и упрощения устройства, направляющие щеки при помощи рычагов

30 консольно установлены на раме и соединены с подвижным упором, закрепленным на штоке гидроцилиндра, расположенного в торце рамы.

170447

2. Устройство по п. 1, отличающееся тем, что, с целью устранения перекоса, упор снабжен направляющими линейками.
