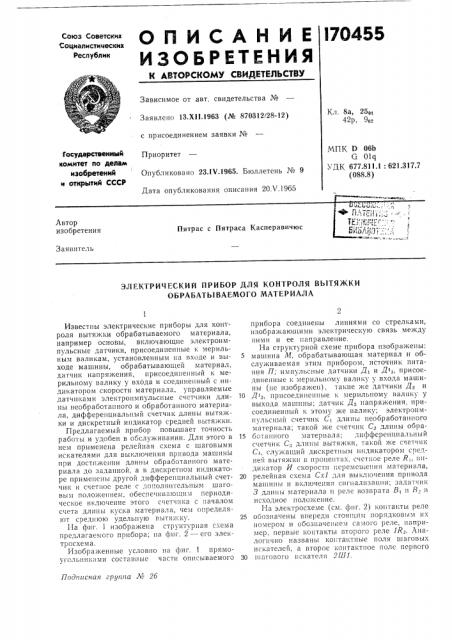

ОПИСАНИЕ

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 8а, 25»

42р, 9о

Заявлено 13.XI1.1963 (№ 870312/28-12) с присоединением заявки №

МПК 0 06b

G 0lq > HK 677 811 1 621 317 7 (088.8) Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 23.1V.1965. Бюллетень № 9

Дата опубликования описания 20.V.19|>5

Автор изобретения

Пятрас с Пятраса Касперавичюс

Заявитель

ЭЛЕКТРИЧЕСКИЙ ПРИБОР ДЛЯ КОНТРОЛЯ ВЫТЯЖКИ

ОБРАБАТЬ!ВАЕМО ГО МАТ ЕР ИАЛ А

Под}}1}сная группа М 26

Известны электрические приборы для контроля вытяжки обрабатываемого материала, например основы, включающие электроимпульсные датчики, присоединенные к мерильным валикам, установленным на входе и выходе машины, обрабатывающей материал, датчик напряжения, присоединенный к мерильному валику у входа и соединенный с индикатором скорости материала, управляемые датчиками электронмпульсные счетчики длины необработанного и обработанного материала, дифференциальный счетчик длины вытя>кки и дискретный индикатор средней вытяжки.

Предлагаемый прибор повышает точность работы и удобен в обслуживании. Для этого в нем применена релейная схема с щаговыми искателями для выключения привода машины при дости кении длины обработанного материала до заданной, а в дискретном индикаторе применены другой дифференциальный счетчик и счет 10е реле с дополнительным шаговым положением, обеспечивающим периодическое включение этого счетчика с началом

c>Iета длины куска материала, чеы Определяют среднюю удельную вытя".„ку.

Иа фиг. 1 изображена структурная схема предлагаемого прибора; на фнг. 2 — его электросхема.

Изображенные условно на фиг. 1 прямоугольниками составные части описываемого прибора соединены линиями со стрелками, изображающими электрическую связь между ними и ее направление.

На структурной схеме прибора изображены:

5 машина ЛП, обрабатывающая материал и обслу>киваемая этим прибором, источник питания П; импульсные датчики Д! и Д}ь присоеди11енные 1 18pIIльном > ВалиIсу у Входа машины (»c изображен), такие же датчики Д. и

10 Д},, присоединенные к мерильному валику у выхода машины; датчик Д;, напря>кения, присоединенный к этому же валику; электроимпульсный счетчик С, длины необработанного материала; такой >ке счетчик С> длины обра15 ботанного материала; дифференциальный счетчик С. длины вытяжки, такой же счет}ик

С}, служа!ций дискретным индикатором средней вытяжки в проце}}тах, счетное реле R;, индикатор и скорости:-,сремещения материала, 20 релейная схема Cxl для выключения привода машины и включения спгналпзации; зядатчик

3 длины материала н реле возврата В} и В- в исходное поло>кение.

На электросхеме (см. <1>нг. 2) контакты реле

25 обозначены впереди стоящим порядковым I}x. номером и обозначением самого реле, например, первые контакты г>тОООГО реле И,>. Аналогично названы ко} тактные поля шаговых искателей, а второе контактное поле первого

30 и. Ягового искателя 2Ш1.

170455

Источник питания П содержит понижающий трансформатор Т, с выпрямителем В, и другой понижающий трансформатор Т., с выпрямителем В .

Электроимпульсные датчики Д, и Д> за проход 1 м обрабатываемого материала посылают, например, десять импульсов, а датчики

Д и Д >, например, два импульса. Дифференциальный счетчик С> длины вытяжки содержит два приводных электромагнита 3> и 3, через дифференциальную передачу осуществляющие вращение стрелки-указателя (передача и стрелка не изображены) .

С мерильным валиком па входе машины кинематически соединен датчик Д,, напряжения, в качестве которого применим трехфазный генератор, соединенный через диоды Д со стрелочным индикатором И, указывающим скорость в м(мин перемещения материала.

Другой дифференциальный счетчик С, являющийся дискретным индикатором средней вытяжки, аналогичен по устройству первому счетчику Сз и содержит два приводных электромагнита Эз и 9 .

Счетное реле Ri выполнено по типу шагового искателя с храповым приводом (не показан) и контактным полем 1R1 (фиг. 2), например на 102 шага, у которого 51- и 102-шаговые положения являются дополнительными, обеспечивающими включение дифференциального счетчика С, с началом измерения длины материала.

Реле Rp является пульс-реле и совместно с реле R, Rz и % осуществляют включение счетного реле R> и дифференциального счетчика С и установку их в исходное положение.

Релейная схема Сх1 содержит реле R;, два шаговых искателя Шl и Ш2 с четырьмя контактными полями каждый, и реле Rp и R„служащими реле времени. Задатчик 3 длины материала после его обработки выполнен в виде двух устанавливаемых вручную переключателей четвертых контактных полей 4Ш1 и 4Ш2 шаговых искателей.

Переключатель ПК предназначен для шунтирования контактов бЯ, в цепи для выключения привода машины, а в цепи сигнализации установлены контакты бЯ7.

Ручные кнопки обозначены на схеме Кl, К2, К8 и К4. Лампы Л, Л, Лз, Л и Л; осуществляют подсвечивание шкал счетчиков.

Действие прибора происходит следующим образом.

На задатчике 3 путем перестановки его переключателей устанавливают заранее определяемую длину материала после его обработки.

При работе машины мерильные валики приводят в действие электроимпульсные датчики

Д, Е, Д < и Д, одновременно посылающие импульсы в электроимпульсный счетчик С> длины обработанного материала, электромагниты 3> и 3> дифференциального счетчика Сз вытяжки, на электромагниты 9g и 34 другого дифференциального счетчика С„счетного реле Ri дискретного индикатора средней вытяж5

25 зо

З5

55 ки и на реле R;-. Последнее включает через реле Rp и R, шаговые искатели Шl и Ш2 в релейной схеме Схl для выключения привода машины контактами бР, и включения сигнализации контактами Я, при вытяжке оорабатываемого материала до заданной длины.

Мерительный валик на выходе машины кинематически связан с генератором трехфазного тока датчика Дз напряжения. Вырабатываемое этим генератором напряжение, пропорциональное скорости движения материала, выпрямляется диодами Д4 и подается на стрелочный индикатор И скорости.

Счетное реле R> включается электроимпульсным датчиком Д и посредством храпового привода с храповиком с 102 зубцами приводит в движение щетки относительно контактного поля И1. При поступлении пятьдесят первого импульса щетки включают реле %. Это реле включает реле R> и сигнальные лампочки

Л, Л и Л и разрывает питание электромаг.нитов 3. и 34 дифференциального счетчика С, по которому отсчитывают на освещенной шкале среднюю удельную вытяжку в процентах.

Одновременно контакты выключают питание реле Ri.

Установка дифференциального счетчика С4 в нулевое положение осуществляется при замыкании кнопок Кl и К2. Последняя включает реле R, переключающее свои контакты.

После отпускания кнопок реле R включает реле R;„ïîäãîòàâëèâàþùåå цепь счетного реле 5, .

Запуск электромагнитов Э; и Э дифференциального счетчика С4 осуществляется после поступления первого импульса от электроимпульсных датчиков и возврата счетного реле

R, в исходное положение. Это происходит посредством реле Rp, реле Rg и кнопки К2. Последняя включает реле Rq, его контакты 5R и бЯ переключаются, через реле R> создается цепь; оно на один шаг перемещает щетки по контактному полю 1R1.

Реле R> включает реле Ро, обрывающее питание реле Ri. Процесс повторяется до тех пор, пока щетки реле R> не придут в исходное нулевое положение, при котором включается реле R. Последнее выключает реле Rz и запускает реле R<.

После срабатывания реле R»{a шаг включается цепь электромагнитов 3.- и 94 дифференциального счетчика С и повторяется процесс очередного определения средней удельной вытяжки.

Предмет изобретения

Электрический прибор для контроля вытяжки обрабатываемого материала, например основы, включающий электроимпульспые датчики, присоединенные к мерильным валикам, установленным на входе и выходе машины, обрабатывающей материал, датчик напряжения, присоединенный к мерильному валику у входа и соединенный с индикатором скорости мате170455 риала, управляемые датчиками электроимпульсные счетчики длины необработанного и обработанного материала, дифференциальный счетчик длины вытяжки и дискретный индикатор средней вытяжки, отличающийся тем, что, с целью повышения точности работы и удобства обслуживания, в нем применена релейная схема с шаговыми искателями для выключения привода машины при достижении длины обработанного материала до заданной, а в дискретном индикаторе применены другой дифференциальный счетчик и счетное реле с

5 дополнительным шаговым положением, обеспечивающим периодическое включение этого счетчика с началом счета длины куска материала.
