Бункер для подачи сеянцев лесопосадочных машин

Бункер для подачи сеянцев лесопосадочных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к лесохозяйственному машиностроению. Цель изобретения - повышение качества удержания разнородных по размерам сеянцев. Бункер состоит из корпуса 1 и решетчатого дна, выполненного в виде двух рядов консольно и под углом закрепленных прутков 2. а снизу каждого ряда закреплены пластины 3. При движении вдоль зазора 5 отделитель протаскивает сеянцы через щели 4, при этом края эластичных пластин 3 отгибаются. 2 ил.

СОЮЗ СОВЕТ(КИХ

СОЦИАЛ ИС ТИЧЕ СКИХ

РЕСПУБЛИК (5I)5 А 01 С 11/02

ГОСУДАРСТВЕ t51ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (61) 655354 (21) 4667610/15 (22) 30.03.89 (46) 15.01.92. Бюл. N. 2 (71) Дальневосточный научно-исследовательский институт лесного хозяйства (72) В.А. Тимченко (53) 631,332.81(088.8) (56) Авторское свидетельство СССР

M 655354, кл. А 01 С 11/02, 1977, (54) БУНКЕР ДЛЯ ПОДАЧИ СЕЯНЦЕВ ЛЕСОПОСАДОЧНЫХ МАШИН

„„50 „„1704бб9 А 2 (57) Изобретение относится к лесохозяйственному машиностроению, Цель изобретения — повышение качества удержания разнородных по размерам сеянцев. Бункер состоит из корпуса 1 и решетчатого дна, выполненного в виде двух рядов консольно и под углом закрепленных прутков 2. а снизу каждого ряда закреплены пластины 3. При движении вдоль зазора 5 отделитель протаскивает сеянцы через щели 4, при этом края эластичных пластин 3 отгибаются, 2 ил.

1704669

Составитель B.Tèì÷åíêî

Техред М.Моргентал Корректор Т, Палий

Редактор Н.Горват

Заказ 138 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к лесохозяйствен ному машиностроению, а именно к лесопосадочным устройствам с автоматической подачей сеянцев к высаживающим механизмам, в частности к устройству бункера для сеянцев и является усовершенствованием известного устройства, описанного в авт.св. М 655354, Целью изобретения является повышение качества удержания разнородных по размерам сеянцев.

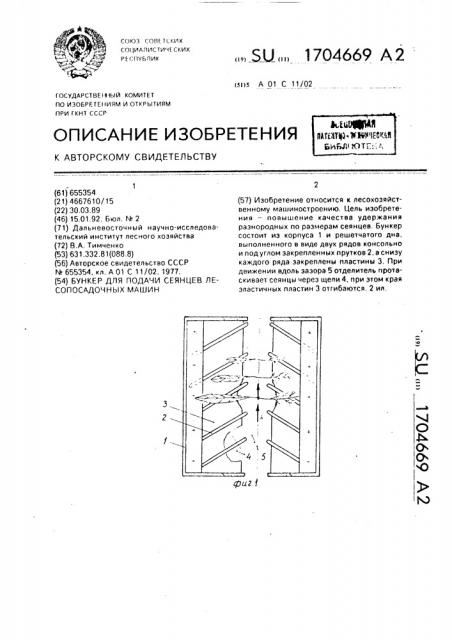

На фиг.1 изображен бункер, вид сверху; на фиг.2 — вид А на фиг,1.

Стрелками показано движение отделителя автоматического устройства (условно не показан) и извлекаемого сеянца.

Бункер содержит стенки 1 и решетчатое днище, образованное консольно и под углом закрепленными штырями 2 и установленными под ними пластинами 3 из упругоэластичного материала, например, резины, которые образуют непрерывный ряд щелей 4 и зазор 5 для извлечения сеянцев и прохода отделителя автоматического подающего устройства. Сеянцы опираются на прутки решетки и пластины.

Извлечение сеянцев из бункера отделителем осуществляется следующим образом, При движении вдоль зазора 5 отделитель осуществляет захват и извлечение се5 янца путем его протаскивания через щели 4 с изгибом стволика и упругого отгиба краев пластин 3, которые после извлечения сеянца за пределы днища бункера вновь выправляются, препятствуя выпаданию остальной

10 массы сеянцев.

Благодаря отсутствию большого зазора в днище для прохода отделителя, увеличению ширины щелей между прутками и возможности прогибаться его эластичным

15 пластинам в бункере создаются лучшие условия для качественного извлечения сеянцев с меньшим количеством их выпаданий и травмирования, Формула изобретения

20 Бункер для подачи сеянцев лесопосадочных машин по авт. св. М. 655354, о т л ич а ю шийся тем, что, с целью повышения качества удержания разнородных по размерам сеянцев, снизу каждого ряда прутков

25 решетки закреплены пластины из упругоэластичного материала.
