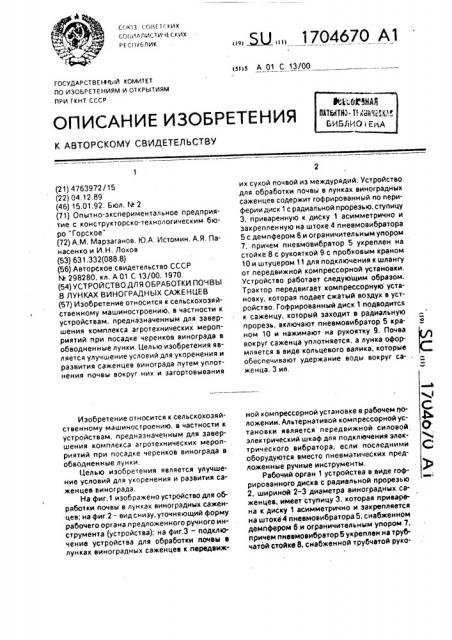

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 женца. 3 ил, (21) 4763972/15 (22) 04.12.89 (46) 15,01.92. Бюл. N. 2 (71) Опытно-экспериментальное предприятие с конструкторско-технологическим бюро "Горское" (72) А.М. Марзаганов, Ю.А. Истомин, А.Я. Панасенко и И,Н. Лохов (53) 631.332(088.8) (56) Авторское свидетельство СССР

М 298280, кл. А Ol С 13/00, 1970, (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЧВЫ

В ЛУНКАХ ВИНОГРАДНЫХ САЖЕНЦЕВ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам, предназначенным для завершения комплекса агротехнических мероприятий при посадке черенков винограда в обводненные лунки, Целью изобретения является улучшение условий для укоренения и развития саженцев винограда путем уплотнения почвы вокруг них и загортовывания

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам, предназначенным для завершения комплекса агротехнических мероприятий при посадке черенков винограда в обводненные лунки.

Целью изобретения является улучшение условий для укоренения и развития саженцев винограда.

На фиг.1 изображено устройство для обработки почвы в лунках виноградных саженцев; на фиг.2 — вид снизу, уточняющий форму рабочего органа предложенного ручного инструмента (устройства); на фиг,3 — подключение устройства для обработки почвы в лунках виноградных саженцев к первдвиж.. Ж 1704670 А1 их сухой почвой из междурядий. Устройство для обработки почвы в лунках виноградных саженцев содержит гофрированный по периферии диск 1 с радиальной прорезью, ступицу

3, приваренную к диску 1 асимметрично и закрепленную на штоке 4 пневмовибратора

5 с демпфером 6 и ограничительным упором

7, причем пневмовибратор 5 укреплен на стойке 8 с рукояткой 9 с пробковым краном

10 и штуцером 11 для подключения к шлангу от передвижной компрессорной установки.

Устройство работает следующим образом.

Трактор передвигает компрессорную установку, которая подает сжатый воздух в устройство. Гофрированный диск 1 подводится к саженцу, который заходит в радиальную прорезь, включают пневмовибратор 5 краном 10 и нажимают на рукоятку 9. Почва вокруг саженца уплотняется, а лунка оформляется в виде кольцевого валика, которые обеспечивают удержание воды вокруг са«.й

,! ной компрессорной установке в рабочем положении, Альтернативой компрессорной ус- Фь тановки является передвижной силовой, О электрический шкаф для подключения электрического вибратора, если последними оборудуются вместо пневматических предложенные ручные инструменты.

Рабочий орган устройства в виде гофрированного диска с радиальной прорезью

2, шириной 2-3 диаметра виноградных саженцев, имеет ступицу 3, которая приварена к диску 1 асимметрично и закрепляется на штоке 4 пневмовибратора 5, снабженном демпфером 6 и ограничительным упором 1, причем пнввмовибратор 5 укреплен на трубчатой стойке 8, снабженной трубчатой руко1704670 яткой 9 с пробковым краном 10 и штуцером

11 для подключения к шлангу 12 от передвижной компрессорной установки (с м, ф и г.3).

Соединительные шланги 12 подключены к штуцерам выносных консольных трубчатых штанг 13, укрепленных растяжками

14 с талрепами на вертикальных трубчатых стойках 15 (две стойки), Последние установлены на раме 16, укрепленной нэ колесном шасси 17, На раме также установлен компрессор 18 с редуктором 19, приводимый от вала отбора мощности трактора (не показан), к которому прицепляется шасси 17.

Устройство работает следующим образом.

Передвижная компрессорная установка движется за трактором в междурядье и подает сжатый воздух в шланги 12 (от 6 до 8 штук) ручных инструментов, При подходе установки к очередным лункам каждый из

6-8 рабочих заводит саженец в радиальную прорезь 2 рабочего .диска 1 устройства, включает вибратор 5 пробковым краном 10 и нажимает на рукоятку 9. При этом сухая рыхлая почва вокруг саженца уплотняется и лунка оформляется в виде кольцевого валика вокруг саженца, чему способствует кгофрировка нэ периферии диска 1. Чтобы просыпавшаяся через прорезь 2 почва была уплотнена и непрерывность кольцевого валика не нарушалась, используется простой прием в виде поворота диска 1 вокруг ствола саженца на небольшой угол в процессе уплотнения почвы, который завершается при соприкосновении упора 7 с внешним крэсм лунки. Последовательность обработки следующих лунок аналогична, Валики обеспечивают невозможность растекания

5 воды при последующих поливках саженцев, а уплотнение почвы вокруг штэмба — приживаемость саженцев.

Предложенное устройство можно применять не только на виноградниках, но и в

10 плодовых садах, Экономический эффект применения устройства заключается в практически 100 -ном выживании саженцев после посадки, в то время как без применения

его возможны потери 5 — 107,. Устройство

15 позволяет применить важный агротехнический прием при высадке саженцев в обводненныв лунки как при ручной посадке, так и с помощью посадочных машин ВПМ-2. для которых этот прием ранее не предусматри20 вался. Устройство значительно облегчает труд, так кэк отпадает необходимость в утаптывании почвы.

Формула изобретения

25 Устройство для обработки почвы в лунках виноградных саженцев, содержащее раму с установленным на ней рабочим органом в виде диска, о т л и ч э ю щ е е с я тем, что, с целью улучшения условий укоре30 нения и развития саженцев винограда путем уплотнения почвы вокруг них и загортовывания их сухой почвой иэ междурядий, диск снабжен вибратором, выполнен гофрированным по периферии и имеет рв35 диальную прорезь от края к центру.
