Держатель побегов растений

Держатель побегов растений

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано для крепления побегов растений, например винограда . Целью изобретения является повышение производительности путем обеспечения самофиксации. Держатель noбегов растений содержит узел дня его фиксации на шпалерной провсло е и узел фиксации побегов. Узел фиксации побегов выполнен в виде эластичного прямоугольного основания 1 с поводком 2, на котором закреплен узел для фиксации держателя на шпалерной проволоке. Узел для фиксации держателя выполнен в виде скобы-зажима 3 с отогнутыми в противоположные стороны концами 4 для фиксации в имеющемся отверстии 5 основания 1. Скоба зажим 3 надевается на шпалерную проволоку. Затем, сжимая концы 4, последние устанавливаются в отверстие 5 основания 1. Лоза, захваченная поводком 2. фиксируется между ним и скобой-зажимом 3. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ6ЛИК

isi>s А 01 G 17/08

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

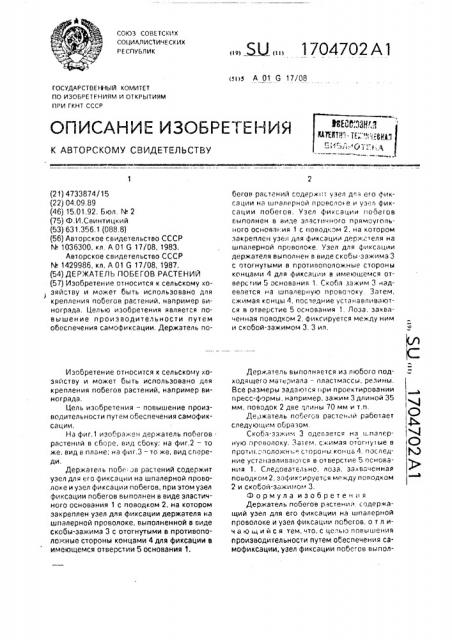

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ Ч

)С0 О .Э (21) 4733874/15 (22) 04.09.89 (46) 15.01.92. Бюл. N 2 (75) Ф.И,Свинтицкий (53) 631,356.1 (088.8) (56) Авторское свидетельство СССР

¹ 1036300, кл. А 01 G 17/08, 1983.

Авторское свидетельство СССР

N1429986,,кл. А 01 G 17/08, 1987. (54) ДЕРЖАТЕЛЬ ПОБЕГОВ РАСТЕНИЙ (57) Изобретение относится к сельскому хо зяйству и может быть использовано для крепления побегов растений, например винограда, Целью изобретения является повышение производительности путем обеспечения самофиксации. Держатель поИзобретение относится к сельскому хозяйству и может быть использовано для крепления побегов растений, например винограда.

Цель изобретения — повышение производительности путем обеспечения самофиксации, На фиг.1 изображен держатель побегов растений в сборе, вид сбоку; на фиг.2 — то же. вид в плане; на фиг.3 — то же, вид спереди.

Держатель побе ов растений содержит узел для его фиксации на шпалерной проволоке и узел фиксации побегов, при этом узел фиксации побегов выполнен в виде эластичного основания 1 с поводком 2, на котором закреплен узел для фиксации держателя на шпалерной проволоке, выполненной в виде скобы-зажима 3 с отогнутыми в противоположные стороны концами 4 для фиксации в имеющемся отверстии 5 основания 1.

Ы2 1704702 А1 бегов растений содерж :;ò узел для его фиксации на шпалерной провсло е и узел фиксации побегов. Узел фиксации побегов выполнен в виде эластичного прямоугольного основания 1 с поводком 2, на котором закреплен узел для фиксации держателя на шпалерной проволоке. Узел для фиксации держателя выполнен в виде скобы-зажима 3 с отогнутыми в противоположные стороны

Koнцал и 4 для фиксации в имеющемся отверстии 5 основания 1. Скоба зажим 3 надевается на шпалерную проволоку. Затем, сжимая концы 4, пос1едние устанавливаются в отверстие 5 основания 1. Лоза. закваченная поводком 2, фиксируется между ним и скобой-зажимом 3. 3 ил.

Держатель выполняется из любого подходящего материала — пластмассы, резины.

Все размеры задаются при проектировании пресс-формы, например, зажим 3 длиной 35 мм, поводок 2 две длины 70 мм и т.п.

Де,зжатель побегов растений работает следующил1 образом.

Скоба-зажим 3 одевается на и.палерную проволоку. За1ем, сжимая отогнутые в протиf. полом<нь; с.ороны концo" 4, последние устанавливаю-ся в отверстие 5 основания 1, Следовательно, лоза, эамваченная поводком 2, зафиксируется л1нжду поводком

2 и скобой зажимом 3.

Формула изобретения

Держатель побегов растений. содержащий узел для его фиксации на шпалерной проволоке и узел фиксации побегов, о т л ич а ю шийся тем, что, с целью повышения производительности путем обеспечения самофиксации, узел фиксации побегов выпол1704702 фиг / фаг2

Составитель А.Сидоров

Техред М.Моргентал Корректор М.Максимишинец

Редактор В.Товтин

Заказ 139 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Ф нен в виде эластичного основания с поводком, на котором закреплен узел для фиксации держателя на шпалерной проволоке, выполненный в виде скобы-зажима с отоФ гнутыми в противоположные стороны концами для фиксации в имеющемся о1верстии основания.
