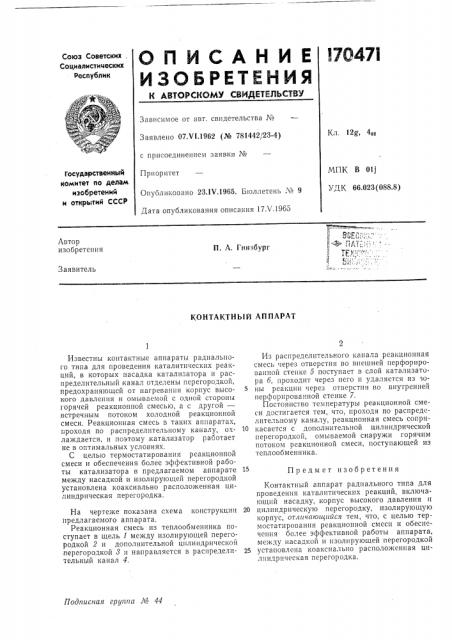

О П И С А Н И Е 176471

ИЗОБРЕТЕНИЯ

Союз Советских .

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07.V1.1962 (№ 781442/23-4) Кл. 12g 4оя с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

МПК В Olj

УД К 66.023 (088.8) Приоритет

Опубликовано 23.1V.1965. Бюллетень № 9

Дата опубликования описания 17Х.1965

Автор изобретения

П. А, Гинзбург

Заявитель

КОНТАКТНЫЙ AflllAPAT

П р едм ет изобретения

Подписная группа М 44

Известны контактные аппараты радиального типа для проведения каталитических реакций, в которых насадка катализатора и распределительный канал отделены перегородкой, предохраняющей от нагревания корпус высокого давления и омываемой с одной стороны горячей реакционной смесью, а с другой— встречным потоком холодной реакционной смеси. Реакционная смесь в таких аппаратах, проходя по распределительному каналу, охлаждается, и поэтому, катализатор работает не в оптимальных условиях.

С целью термостатирования реакционной смеси и обеспечения более эффективной работы катализатора в предлагаемом аппарате между насадкой и изолирующей перегородкой установлена коаксиально расположенная цилиндрическая перегородка.

На чертеже показана схема конструкции предлагаемого аппарата.

Реакционная смесь из теплообменника поступает в щель 1 между изолирующей перегородкой 2 и дополнительной цилиндрической ,перегородкой 3 и направляется в распределительный канал 4.

Из распределительного канала реакционная смесь через отверстия во внешней перфорированной стенке 5 поступает в слой катализатора б, проходит через него и удаляется из зо5 ны реакции черсз отверстия во внутренней перфорированной стенке 7.

Постоянство температуры реакционной смеси достигается тем, что, проходя по распределительному каналу, реакционная смесь сопри10 касается с дополнительной цилиндрической перегородкой, омываемой снаружи горячим потоком реакционной смеси, поступающей из теплообменника.

Контактный аппарат радиального типа для проведения каталитических реакций, включающий насадку, корпус высокого давления н

20 цилиндрическую перегородку, изолирующую корпус, отличающийся тем, что, с целью термостатировання реакционной смеси и обеспечения более эффективной работы аппарата, между насадкой и изолирующей перегородкой

25 установлена коакснально расположенная цилиндрическая перегородка.

170471

Составитель В. Нохрина

Редактор Л. Герасимова Техред Ю. В. Баранов Корректор О. Б. Тюрина

Заказ 998/1 Тираж 875 Формат бум. 60><90 >
