Реферат



Изобретение относится к оборудованию для обработки материалов давлением, в частности для предварительной обработки материалов цементного производства. Целью изобретения является повышение эффективности дезагрегации за счет улучшения качества подготовки предварительно измельченного материала. Устройство состоит из двух рабочих органов 1,2, установленных в корпусе 3, содержащем камеру 4 уплотнения, в нижней части которой расположены основные 5 и 6 и дополнительные 7 и 8 валки, набранные из разделенных между собой кольцами 9 и смещенных нэ угола 120°/п секций, составленных из валков одинакового диаметра, три из которых неподвижно установлены вокруг основного четвертого через 120° относительно друг друга. 4 ил.

(5!)5 В 02 С 4/30

ГОСУДАРСТВЕННЬВЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСтау г Си,Э 24, .ч

СОЮЗ СОВЕTCVVlX (..,.(,, . 1 СОЦИАЛИСТИЧЕСКИХ

РРСГЬЬЛИК (21) 4794681/33 (22) 21.01.90 (46) 15.01.92. Бюл. М 2 (71) Белгородский технологический институт строительных материалов им. И.А.Гришманова (72) В.С.Севостьянов, А.А.Романович, В.С.Богданов и С.И.Ханин (53) 621.926.3(088.8) (56) Патент ФРГ М 3238630, кл. В 02 С 4/32, опубли к. 1984.

Авторское свидетельство СССР М

1155357, кл. В 22 F 3/18, 1983. (54) УСТРОЙСТВО ДЛЯ ДЕЗАГРЕГАЦИИ

СПРЕСОВАННЫХ МАТЕРИАЛОВ (57) Изобретение относится к оборудованию для обработки материалов давлением, в ча<))) SU и)) 1704218 А) стности для предварительной обработки материалов цементного производства, Целью изобретения является повышение эффективности дезагрегации за счет улучшения качества подготовки предварительно измельченного материала. Устройство состоит из двух рабочих органов 1,2, установленных в корпусе 3, содержащем камеру 4 уплотнения, в нижней части которой расположены основные 5 и 6 и дополнительные 7 и 8 валки, набранные из разделенных между собой кольцами 9 и смещенных нэ угол а =120 /п секций, составленных из валков одинакового диаметра, три из которых неподвижно установлены вокруг основного четвертого через 120 относительно друг друга. 4 ил.

1704818

Изоб,"""тение относится к оборудованию для обработки материалов давлением, в час 1 ност1 для Г реда 3! матея -,кой обре .эотки л;атер::.,лов цементного п„оизводствэ.

Цель изобретения — г овышение эффективности дезагрегации за счет улучш» ния качества подготовки предварительно измельченного материала.

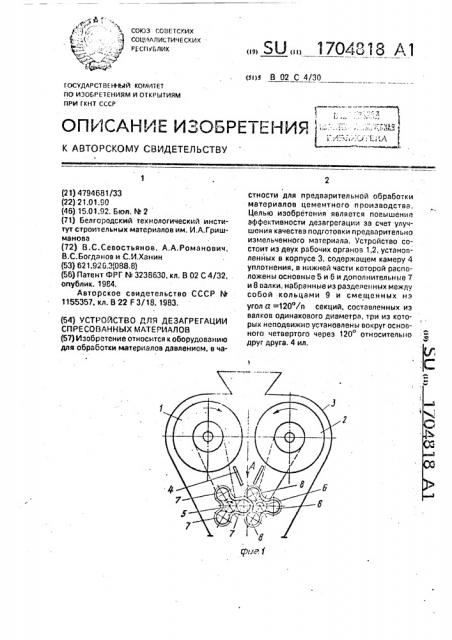

На фиг.1 изображено устройство для дезагрегсц»и спресова:- ного материала; на фиг.2 — вид А на фиг.1; на фиг.3 — разрез

6-6 на фиг.2: на фиг.4 — разрез  — В на

Фиг.2.

Устройство для дезагрегации спресо1нных материалов состоит из двух рабочих оганов 1 и 2, установленных s корпусе 3, содержащем камеру уплотнения 4, в нижней части которой расположены основные валки 5,6 и дополнительные 7 набранные из разделенных между собой кольцами 9 и

120 О смещенных на угол а = секций, cofl ставленных иэ валков одинакового диаметра, три из которых 7 и 8 неподвижно установлены вокруг четвертого 5 и б с поворотом на vron 120 относительно друг друга.

Дополнительные валки приводятся в движенге от основных посредством цепной или клиноременной передачи. Один из дополнительных валков установлен при помощи пружин 10.

Валки установлены таким образом, что выступы копируют впадины. а их радиусы (выступов и впадин) равны между собой

Rb = fbn.

Устройство для дазагрегации спресованных материалов работает следующим образом.

Исходный материал подается между рабочи ли органами 1 и 2, установленными в ко; лусе 3, где он измегьчается и в виде спрессованной ленты, пройдя камеру 4 уплотн .ния, пос упает между вра цающил.ися навстречу друг другу с одинаковыми угловы5 ли скоростями к валкам 5-8. Лента спрессованного материала разрезается кольцами 9 на п — частей, к-,ждая из которых поочеред20 О но с углом поворота а = . захватываи ется секциями валков, Захватываемая лента подвергается интенсивному разрушению за счет воздействия сдвигающих секций и последующего доистирания материала между рабочими поверхностями валков вращающими,ся с различными окружными скоростями, что позволяет эффективно дезэгрегировать спресованный материал и снизить энергозатраты.

Использование предлагаемого устройства для дезагрегации спресованного в валко вом измельчителе материала обеспечивает увеличение производительности, снижение удельного расхода электроэнергии.

Формула изобрет ения

Устройство для дезагрегации спресованных материалов, содержащее камеру уплотнения с рабочими органами и установленными под ни ли валками, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности дезагрегации за счет улучшения качества подготовки предварительно измельченного материала. оно снабжено дополнительными валками, образующими с

35 основными секция, разделенные в продольно л направлении кольцами и смещенные между собой на угол a = 120 /n, где n— число секций, причем в каждой секции дополнительные валки установлены вокруг ос40 новного валка.

1704В18

Фиг.4
