Устройство для сборки шлангов

Устройство для сборки шлангов

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и позволяет повысить качество и надежность сборки за счет гарантированного сообщения устанаяпиваемсй в шланг арматуре винтового движения и улучшения обжимз оплетки. Шланг 1 фиксируется механизмом 8 зажима шланга, а муфта 2 устанавливается в гнездо патрона 11. При этом концы рычагов 13 размещены в левой кольцевой канавке 12 корпуса 10. Благодаря этому муфта 2 легко отжимает фиксаторы 14 при установке в патрон 11. Затем механизм 7 обжимает оплетку шланга, после чего патрон 11. перемещается вправо, совершая винтовое движение. При этом концы рычагов 13 выходят из канавки 12 и сжимают прижимы фиксаторов 14. Благодаря этому исключается проворот муфты 2, В конце хода патрона 11 концы рычагсз 13 попадают в правую винтовую канавку 12, что обеспечивает легкое извлечение собранного шланга из патрона 11. 1 з.п.ф-лы, 2 ил.

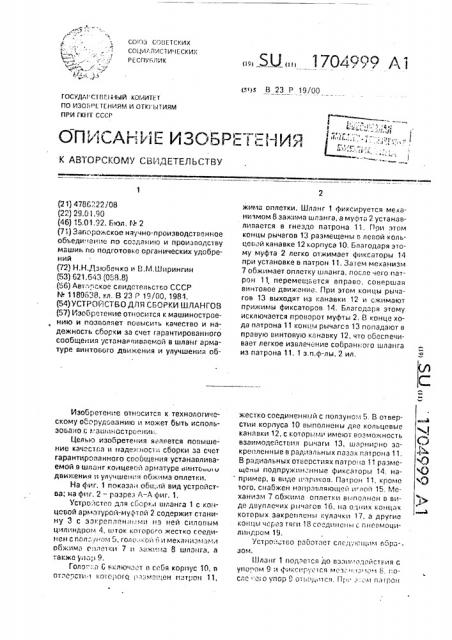

СО!г)З СОВЕТСКИХ сОциллистических

РЕСПУ6ЛИК (5I)5 В 23 Р 19/00

ГОСУДЛРСТ ВЕГ ИЬФИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKI ÛTÈßÌ

ПРИ ГХПТ СССР

ОПКСА)-1ИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О (ъ

«) ««Ь

О О

Я (21) 4786222/08 (22) 29.01 ..90 (46) 15.01.92. Бюл. M 2 (71) Загорожское научно-производственное объеди. .ение по созданию и производству машин с!о подготовке органических удобрений (72) Н.H.Äçþáåíêo и В.М.Ширингин (53) 621.643 (088.8) (56) Авт;-.ское свидетельство СССР

N. 1189838, кл, В 23 Р 19/00, 1984. (54) УСТРОЙСТВО ДЛЯ СБОРКИ ШЛАНГОВ (57) Изобретение относится к машиностроению и позволяет повысить качество и надежность сборки за счет гарантированного сообщения устанаРливаемой в шланг арматуре винтового движения и улучшения обИзобретение относится к технологическому оборудованию L1 может быть использовано с ). ашиностроении.

Целью изобретения является повышение качества и надежности сборки за счет гарантированного сообщения устанавливаемой в шланг концевой арматуре d«1íòoî v движения и улучшения обжима оплетки.

На фиг. 1 показан оба,лй вид устройства; на фиг, 2 — разрез Л-А фиг. 1, Устройство для сборк.l шланга 1 с концевой арматурой-муфтой 2 содержит станиНу 3 С ЗЭКpef;oI.I««гНЛГ1 IIa НЕй СИЛОВЫМ цилиндром 4, шток которого жестко соединен с п6л.-.у гом 5, голо, коГ1 6 и механизмами обжима опле1ки 7 и зажигла 8 шланга, а

-.àþêå у)ор 9.

Голо-.: а С включает в себя корпус 10, в от .Е;iСти 1 кo! CI)oco f -33h12!!. QII патг он 11,, ЛХ,, 1704999 A «I жима оплетки. Шланг 1 фиксируется )леханизмом 8зажима шланга, а муфта 2 устанавливается в гнездо патрона 11, При это)л концы рычагов 13 размещены в левой кольцевой канавке 12 корпуса 10. Благодаря этому муфта 2 легко отжимает фиксаторы 14 при установке в патрон 11. Затем механизм

7 обжимает оплетку шланга, после чего патрон 11. перемещается вправо, совершая винтовое движение. При этом концы рычагов 13 выходят из канавки 12 и сжимают прижимы фиксаторов 14. Благодаря этому исключается проворот муфты 2, В конце хода патрона 11 концы рычагсв 13 попадают в правую винтовую канавку 12, что обеспечивает легкое извлечение собран;oro шланга из патрона 11. 1 з.п.ф-лы, 2 ил, жестко соединенный с ползуно.15. В отверстии корпуса 10 выполнены две кольцевые канавки 12, с которыми имеют возможность взаимодействия рычаги 13, шарнирно закрепленные в рад 1альных пазах патрона 11, В радиальных отверстиях патро:Ia 11 размещег ы подпружиненные фиксаторы 14. например, в виде L! ариков. Патрон 11. кроме гого, снабжен наггравляющей и лой 15. Механизм 7 обжима оплетки вглполцен в виде двуплечих рычагов 16, на одних концах которых закреплены I:óëà÷êII 17, а другие концы через тяги 18 coàäIIIIàf!û с пневмоцилиндром 19.

Устройство работает следующим обра-зом.

Шланг 1 подается до взэг1г..одействия с /по "Ом 9 "I 4 «Ihol .р",i .1Ся мез « 1з 1о 1 Ь. f:осле его упор 9 отвгд11ся. П .,.hl пагрон

1704999

11 находитсл в крайнем левом положении и концы рычагов 13 размещены в левых канавках 12. Благодар этом, рычаги 13 не воэдействугот на фисато -.ы 14 и муфта 2 легко устанаелива ся о патрон 11, Затем 5 включает.я пневмоц линдр 19, кулачки 17 обжим. от оплетку шланга 1, а затем возвращаются в исходно - положение. В случае необходимости обж :,и можно выполнять повторно. Далее включается цилиндр 4 и 10 полэун 5. а вместе с ы м и патрон 11 совершают и нтовое даиж=-.ние вправо. При этом рычаги !3 выходят иэ ""à"на=.ки!2, сводятся и поджима;от фиксаторы 14 к муфте 2, исключая ее проворот стносительно патрона 15

11. Игла 15 входит в отверстие шланга 1 и центрирует его относлтельно муфты 2, которая надевается на шланг 1. В конце хода патрона 11 концы рычагов 13 западают в правую канавку 12. что позволя т легко иэ- 20 влечь со0ранный шланг иэ патрона 11.

Формула изобретения

1. Устройство для сборки шлангов, содержащее станину, отводной регулируемый упор, механизм напрессовки муфты, полэун 25 которого имеет возможность согласованных поступательного и лрашктельного движений, механизм эажи ла шлангов и механизм обжима оплетки в опде двуплечих рычагов, на одних концах которых эакреп сны кулачки, отл и ч а ю щее с я тем, что, с целью повышения качества и надежности, механизм напрессовки снабжен головкой в виде корпуса с цилиндрическим отверстием и двумя кольцевыми канавками в нем, патрона с гнездом под муфту и радиально расположенными отверстиями, а также подпружиненных фиксаторов, размещенных 6 упомянутых радиальных отверстикх, и одноплечих рычагов, шарнирно закрепленных на патроне, при этом корпус головки закреплен на станине. а патрон размещен в отверстии корпуса и закреплен на конце ползуна, кроме того, одноплечие рычаги имеют воэможность взаи лодействия счоими концами с радиальными канавками корпуса. а своей серединой — с пружинами фиксаторов.

2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что механизм обжима оплетки снабжен автоматическим приводом, кинематически связанным с двуплечими рычагами.

I À

11 13 gt 7

1704999

А ддо3 рнуп о
