Механизм зажима заготовок на автоматах непрерывного действия

Механизм зажима заготовок на автоматах непрерывного действия

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано на автоматах непрерывного действия. Цель - повышение производительности, долговечности и надежности зажима, упрощение конструкции и расширение технологических возможностей за счет обеспечения закрепления различных типоразмеров заготовок, как бесступенчатых, так и ступенчатых . Механизм содержит ротор 1, в сменных призмах 2 которого выполнены гнезда для установки заготовок 3. Последние закрепляются зажимными планками 4, выполненными в виде плоских пружин, при их взаимодействии с подпружиненными относительно корпуса 6 прижимами 5. выполненными в виде роликов и установленными с возможностью поворота. Для базирования заготовок 3 предназначен базирующий сегмент 7, закрепленный на корпусе с возможностью регулировочного перемещения, а для удаления из гнезд - выбрасыватель 8. 5 з.п.ф-лы. 3 ил.

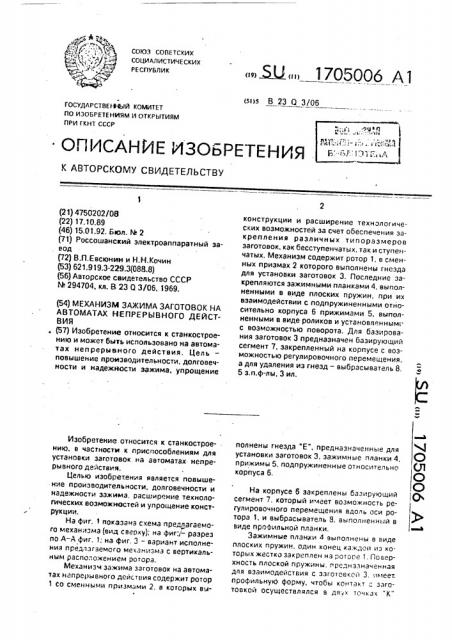

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

П9) П 3) (s<)s В 23 0 3/06

ГОСУДАРСТ8ЕН-Фэ!й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОГ)ИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4

О (Л

О ,О (21) 4750202/08 (22) 17.10.89 (46) 15.01.92. Бюл. М 2 (71) Россошанский электроаппаратный завод (72) В.П.Евсюнин и Н,Н.Кочин (53) 621.919.3-229.3(088.8) (56) Авторское свидетельство СССР

М 294704, кл. В 23 0 3/06, 1969. (54) МЕХАНИЗМ ЗАЖИМА ЗАГОТОВОК НА

АВТОМАТАХ НЕПРЕРЫВНОГО ДЕЙСТВИЯ . (57) Изобретение относится к станкостроению и может быть использовано на автоматах непрерывного действия. Цель— повышение производительности, долговечности и надежности зажима, упрощение

Изобретение относится к станкостроению, в частности к приспособлениям для установки заготовок на автоматах непреры вного действия.

Целью изобретения является повышение производительности. долговечности и надежности зажима, расшиоение технологических возможностей и упрощение конструкции.

На фиг. 1 показана схема предлагаемого механизма (вид сверху); на фиг./- разрез по А-А фиг. 1: на фиг. 3 — вариант исполнения предлагаемого механизма с вертикальным расположением ротора.

Механизм зажима заготовок на автоматах непрерывного действия содержит ротор

1 со сменными призмами 2. в которых выконструкции и расширение технологических возможностей за счет обеспечения закрепления различных типоразмеров заготовок, как бесступенчатых, так и ступенчатых. Механизм содержит ротор 1, в сменных призмах 2 которого выполнены гнезда для установки заготовок 3. Последние закрепляются зажимными планками 4, выполненными в виде плоских пружин, при их взаимодействии с подпружиненными относительно корпуса 6 прижимами 5, выполненными в виде роликов и установленнымг с возможностью поворота. Для базирования заготовок 3 предназначен баэирующий сегмент 7, закрепленный на корпусе с воэможностью регулировочного перемещения, а для удаления из гнезд — выбрасыватель 8.

5 з.п.ф-лы, 3 ил. полнены гнезда "Е", предназначенные для установки заготовок 3, зажимные планки 4, прижимы 5. подпружиненные относительна корпуса 6.

На корпусе 6 закреплены баэирующий сегмент 7. который имеет возможность регули ровоч ного перемещения вдол ь оси ротора 1, и выбрасыватель 8. выполненный в виде профильной планки.

Зажимные план си 4 выполнены в виде плоских пружин, один конец каждой из которых жестко закреплен на роторе 1. Поверхность плоской пружины. предназначенная для взаимодействия с эзготсвкай 3. лмеет, профильную форму, чтобы контакт с заготовкой осуществлялся в да x тачках "К"

1705006

1705006

Состаьитель Д.Блинов

Редактор Н.Kah.енсказ Техр. д 41.Moprентал Корректор Т.Палий
