Транспортное средство
Иллюстрации
Реферат
Изобретение относится к средствам передвижения , о частности - к транспортным средствам и оелосипедам, грузовым тележкам . Цель изобретения - расширение функциональных возможностей. Новым в устройстве для передвижения является то, что на конце рулеоой стойки 6 установлена грузонесущая платформа 10 под углом 90° к ней и выполнена с ней за одно целое. 4 ил.
COlO3 СОВЕТСКИХ
СОЦИАПИСТИЧЕСКИХ
Респуьлик (я)5 В 62 К 5/00
ГОСУДАРСТВЕНЧЫЙ КОМИТЕТ
ПО ИЗОЬРЕ ГЕНИЯМ- И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПКСАИИЕ И3ОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4755396/11 (22) 31.10.89 (46) 15.0197. Ben tk 2 (72) Ю.И.Гуркин (53) 629. 110,088.8) (56) Авторское свидетельство СССР
М 1630949, кл. В 62 К 5, 1988. (54) ТРАНCl10PTHOE СРЕДСТВО.Я2«1705176 А1 (57) Изобретение относится к средствам передвижения, в частности — к транспортным средствам и велосипедам, грузовым тележкам. Цель изобретения — расширение функциональных возмîx(ностей. Новым в устройстве для передвижения является то, что на конце рулевой стойки 6 установлена грузонесущая платформа 10 под углом 90 к ней и выполнена с ней за одно целое. 4 ил.
1705176
Изобретение относится к средствам передвижения, B частности к транспортным средстоа л и велосипедам, грузовым тележка л, Целью изобретен и является расширение функциональных возможностей.

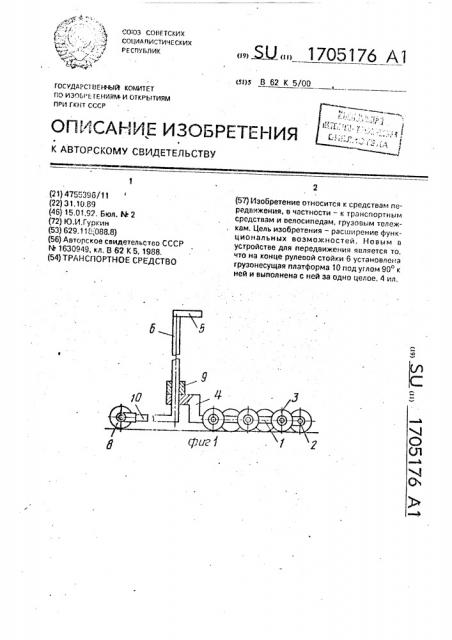

На фиг.1 nova=a ;o транспортное средство — устройство для ràðåäâèæåíèë„íåзагруженное, общий оид; нэ фиг.2— устройство для перед шжения о стадии перемещения с поднятой платформой в загруженно л состоянии; иа фиг.3 — то же, в стадии перемещения с опущенной платформой в загруженнои состоянии; на фиг.4— вариант грузовой площадки с поворотными колесами нэ Г-образной колонке рулевого управления.
Устройство для передвижения содержит дое связанные платформы 1 посредством параллельных кривошипоо 2 с допол гительными коленами со средствами крепления ног (не показано) и с роликами 3, установленными на кр1оошипах 2 посредством обгонных муфт (не показано), рамой
4. установленной на кривошипах 2 между платформа ли 1 на дополнительных кол нах. (-(э раме 1 установлено рулевое управление 5 о виде подвижной рулевой колонки
6 с рулем 7 и колесом или колесами 8, при этом рэма 4 и рулевая колонка 6 выполнены с возможностью перемещения друг относительно друга, например во втулке 9. Рулевая колонка 6 выполнена Г-образной формы с рабочей площадкой 10 под груз 11, которая для устойчивости может . .меть несколько колес.
Устройство для передвижения работает следующим образом.
Человек помещает ноги на платформы 1 о средства крепления (не показано) и, взяо5 шись руками за руль 7 рулевого управления
5, осуществляет передвижение путем перешэгивания. При этом кривошипы 2 вследствие заклинивания обгонных муфт приводят оо вращение ролики 3, обеспечивая тем са10 мым перемещение не только за счет перешагивания, но и за счет передвижения опорной платформы t посредством роликов
3. После разгона движение может г родолжаться накатом, при этом устройство за счет
15 поворота колес О на подвижной рулевой колонке 6 во втулке 9 может поворачиваться в любую сторону. Устройство может быть снабжено тормозным элементом(не показано).
Формула изобретения
Транспортное средство. приводимое в действие мускульной силой человека. со25 держащее привод, выполненный в виде связанных посредством параллельно размещенных кривошипоо платформы со средстоами для крепления ног и с роликами, установленными на кривошипах посредст30 оом обгонных муфт, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, на конце рулевой стойки. под углом 90 к ней выполнена грузонесущая платформа.
35 размещенная перед рулевой стойкой за одно целое с ней.
