Винтовой конвейер

Винтовой конвейер

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортному машиностроению и может использоваться для перемещения и перемешивания перемещаемого материала в целлюлозно-бумажной промышленности. Цель изобретения - упрощение конструкции. Винтовой конвейер состоит из корпуса, размещенного в нем винта 2, приспособления (П) 3 для перемешивания материала и привода . При этом П 3 выполнено в виде лопастей 4 и соединенных с ними посредством осей катков. Лопасти 4 установлены на рабочей поверхности винтовой лопасти 7, а катки установлены на противоположной стороне винтовой лопасти 7 с возможностью взаимодействия с внутренней поверхностью корпуса 1. При вращении винта 2 вращаются и катки П 3, взаимодействуя с внутренней поверхностью корпуса, приводят во вращение лопасти 4. Последние перемешивают транспортируемый материал. 3 ил.

ГГ)ДЭ СРП ТГК(1Х

СОЦИЛ11ИГТИЧГСКИХ

Р F 11 У 5 ." и К (с1)с В 65 G 33/24

ГОСУДАРСТБГ. НН!з! И КОМИТЕТ

П0 ИЭОГзРЕ ТЕНИ

ПРИ ГКНТ СССР

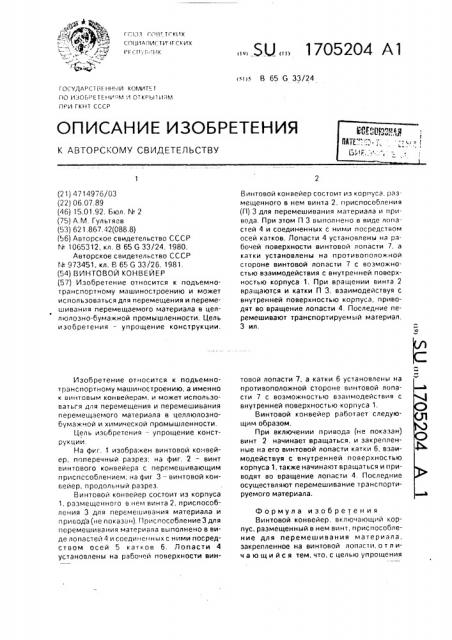

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЮГ 0ьпч 9

0АТЕ "" -!

I о

К ABTOPCh:ÎÌÓ СВИДЕТЕЛЬСТВУ (21) 4714976/03 (22) 06.07.89 (46) 15.01.92. Бюл. N 2 (75) А.М. Гультяев (53) 621,867.42(088.8) (56) Авторское свидетельство СССР

N. 1065312, кл. В 65 G 33/24, 1980.

Авторское свидетельство СССР

М. 973451. кл. В 65 G 33/26, 1981. (54) ВИНТОВОЙ КОНВЕЙЕР (57) Изобретение относится к подъемнотранспортному машиностроению и может использоваться для перемещения и перемешивания перемещаемого материала в целлюлозно-бумажной промышленности. Цель изобретения — упрощение конструкции.

Изобретение относится к подъемнотранспортному машиностроению. а именно к винтовым конвейерам. и может использоватьгя для перемещения и перемешивания перемещаемого материала в целлюлознобумажной и химической промышленности.

Цель изобретения — упрощение конструкции.

На фиг. 1 изображен винтовой конвейер, поперечный разрез; на фиг. 2 — винт винтового конвейера с перемешивающим приспссоблением; на фиг 3 — винтовой конвейер, продольный разрез, Винтовой конвейер состоит из корпуса

1, размещенного в нем винта 2, приспособления 3 для перемешивания материала и привод а (не показан). Г1риспособление 3 для перемешивания материала выполнено в виде лопастей 4 и соединенных с ними посредством осей 5 катков 6. Лопасти 4 установлены на рабочей поверхности вин„„SU „„1705204 А1

Винтовой конвейер состоит из корпуса. размещенного в нем винта 2, приспособления (П) 3 для перемешивания материала и привода. При этом П 3 выполнено в виде лопастей 4 и соединенных с ними посредством осей катков. Лопасти 4 установлены на рабочей поверхности винтовой лопасти 7, а катки установлены на противоположной стороне винтовой лопасти 7 с возможностью взаимодействия с внутренней поверхностью корпуса 1. При вращении винта 2 вращаются и катки П 3, взаимодействуя с внутренней поверхностью корпуса, приводят во вращение лопасти 4. Последние перемешивают транспортируемый материал.

3 ил. товой лопасти 7, а катки 6 установлены на противоположной стороне винтовой лопасти 7 с возможностью взаимодействия с внутренней поверхностью корпуса 1.

Винтовой конвейер работает следующим образом.

При включении привода (не показан) винт 2 начинает вращаться, и закрепленные на его винтовой лопасти катки 6, взаимодействуя с внутренней поверхностью корпуса 1, также начинают вращаться и приводят во вращение лопасти 4. Последние осуществляют перемешивание транспортируемого материала.

Формула изобретения

Винтовой конвейер, включающий корпус, размещенный в нем винт, приспособление для перемешивания материала, закрепленное на винтовой лопас и, о т л ич а ю шийся тем. что, с целью упрощения

1705204

glitz 1

Рог 1

Составитель Г.Малышко

Редактор Г.Мозжечкова . Техред М.Моргентал Корректор А,Осауленко

Заказ 163 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва. Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 конструкции, приспособление для перемешивания материала выполнено в виде попастей и соединенных с ними посредством осей катков, при этом лопасти установлены на рабочей поверхности винтовой лопасти, а катки — на противоположной стороне с возможностью взаимодействия с внутренней поверхностью корпуса.
