Способ возведения подводной части приплотинной гидроэлектростанции

Способ возведения подводной части приплотинной гидроэлектростанции

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения снижение трудоемкости, материалоемкости и ускорение возведения. Способ возведения подводной части приплотинной гидроэлектростанции включает выполнение основания 1, монтаж опалубки арматуры и закладных металлоконструкций, установку шатра 7, укладку бетона и удаление шатра 7. После выполнения основания 1 бетонируют одновременно примыкающий к гидроэлектростанции столб 2 плотины, низовую стенку монтажной площадки и бычки 4 отсасывающих труб. В пазы последних устанавливают стеновые панели 5 шатра 7. На столбе 2 плотины и бычках 4 отсасывающих труб монтируют покрытие шатра 7 и рельсовые пути 9 мостового крана 8, после чего бетонируют массивную часть здания ГЭС. 3 ил. Ё

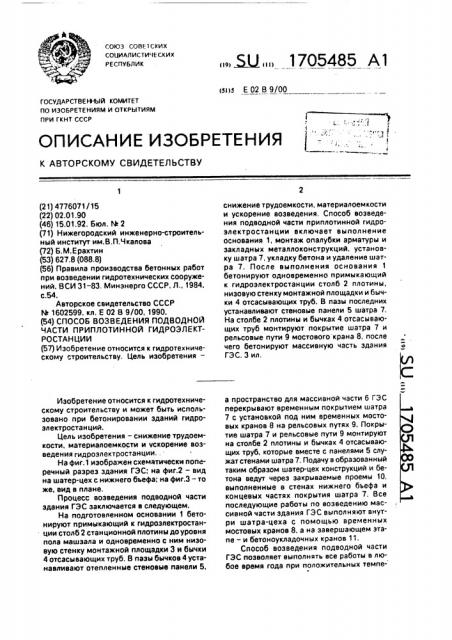

СОЮЗ COBF1 СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4776071/15 (22) 02,01.90 (46) 15.01.92. Бюл. М 2 (71) Нижегородский инженерно-строительный институт им.B.Ï,×êàëîâà (72) Б.М.Ерахтин (53) 627.8 (088.8) (56) Правила производства бетонных работ при возведении гидротехнических сооружений. ВСИ 31-83. Минэнерго СССР. Л„1984. с.54.

Авторское свидетельство СССР

N. 1602599. кл. Е 02 В 9/00, 1990. (54) СПОСОБ ВОЗВЕДЕНИЯ ПОДВОДНОЙ

ЧАСТИ ПРИПЛОТИННОЙ ГИДРОЭЛЕКТРОСТАНЦИИ (57) Изобретение относится к гидротехническому строительству, Цель иэобретения—

Изобретение относится к гидротехническому строительству и может быть использовано при бетонировании зданий гидроэлектростанций.

Цель изобретения — снижение трудоемкости, материалоемкости и ускорение возведения гидроэлектростанции..

На фиг.1 изображен схематически поперечный разрез здания ГЭС; на фиг.2 — вид на шатер-цех с нижнего бъефа; на фиг.3 — то же, вид в плане.

Процесс возведения подводной части здания ГЭС заключается в следующем.

На подготовленном основании 1 бетонируют примыкающий к гидроэлектростанции столб 2 станционной плотины до уровня пола машзала и одновременно с ним низовую стенку монтажной площадки 3 и бычки

4 отсасывающих труб, В пазы бычков 4 устанавливают отепленные стеновые панели 5, „,. Ж„„1705485 Al снижение трудоемкости, материалоемкости и ускорение возведения. Способ возведения подводной части приплотинной гидроэлектростанции включает выполнение основания 1, монтаж опалубки арматуры и закладных металлоконструкций, установку шатра 7, укладку бетона и удаление шатра 7. После выполнения основания 1 бетонируют одновременно примыкающий к гидроэлектростанции столб 2 плотины, низовую стенку монтажной площадки и бычки 4 отсасывающих труб. В пазы последних устанавливают стеновые панели 5 шатра 7.

На столбе 2 плотины и бычках 4 отсасывающих труб монтируют покрытие шатра 7 и рельсовые пути 9 мостового крана 8, после чего бетонируют массивную часть здания

ГЭС. 3 ил. а пространство для массивной части 6 ГЭС перекрывают временным покрытием шатра

7 с установкой под ним временных мостовых кранов 8 на рельсовых путях 9. Покрытие шатра 7 и рельсовые пути 9 монтируют на столбе 2 плотины и бычках 4 отсасывающих труб, которые вместе с панелями 5 служат стенами шатра 7. Подачу в образованный таким образом шатер-цех конструкций и бетона ведут через закрываемые проемы 10. выполненные в стенах нижнего бъефа и концевых частях покрытия шатра 7. Все последующие работы по возведению массиеной части здания ГЭС выполняют внутри шатра-цеха с помощью временных мостовых кранов 8, а на завершающем этапе — и бетоноукладочных кранов 11.

Способ возведения подводной части

ГЭС позволяет выполнять все работы в любое время года при положительных темпе-

1705485

Фиг ратурах, монтажные — укрупненными узлами, а бетонные и внутриблочные — механизированным путем с использованием оборудования и оснастки шатра-цеха.

В итоге обеспечивается комплексная механизация всех работ, снижение трудоемкости возведения за счет выполнения шатра, бетонных и внутриблочных работ, уменьшение расхода материалов на шатер и повышения темпов бетонирования здания

ГЭ С.

Формула изобретения

Способ возведения подводной части приплотинной гидроэлектростайции, включающий подготовку основания, установку и удаление шатра, монтаж опалубки, арматуры, закладных металлоконструкций и укладку бетона монтажной площадки, бычков отсасывающих труб и массивной части здания гидроэлектростанции, о т л и ч а юшийся тем, что, с целью снижения трудоемкости, материалоемкости и ускорения

5 возведения сооружения, после подготовки основания бетонируют низовую стенку монтажной площадки, примыкающую к зданию гидроэлектростанции часть плотины и бычки отсасывающих труб, затем в пазы

10 последних устанавливают стеновые панели шатра, а над массивной частью здания гидроэлектростанции монтируют покрытие шатра и временные мостовые краны с опиранием их на бычки отсасывающих труб

15 и примыкаю4ую к зданию гидроэлектростанции часть плотины, после чего возводят массивную часть здания гидроэлектростанции.
