Реферат



Изобретение относится к горной пром-сти и предназначено для ликвидации аварий с канатами и кабелями. Цель изобретения - повышение эффективности работы канаторезки за счет устранения аварийной ситуации. Для этого корпус 1 уст-ва выполнен в ви - де двух жестко связанных между собой цилиндрических вертикальных направля ющих (ЦВМ). В корпусе 1 размещен с возможностью осевого перемещения подпружиненный толкатель (ПТ) 2с наклонными пазами 3, выполненный в виде установленных в ЦВН цилиндрических элементов. В пазах 3 с возможностью осевого перемещения установлены резцы (Р) 4 и связанный с верхним концом ПТ 2 привод его перемещения в виде троса 9- Для постоянного контакта Р 4 с канатом 5 при различных типоразмерах каната ПТ 2 подпружинен и имеются регулировочные втулки 6. Для резки каната 5 рывком приподнимают трос 9- В силу инерции корпус 1 остается на месте, а ПТ 2, сжимая пружину /, перемещается в верхнее положение. Из корпуса 1 выдвигаются Р 4 и перерезают канат 5. Если перерезать канат не удается, по тросу 9 опускают посыльной груз 13. Дости - нув устр-ва, груз своей массой производит натяжение гибкого звена 10, приподнимая корпус 1 относительно ПТ 2. При этом Р 4 перемещаются в радиальном направлении от каната и не препятствует свободному извлечению устр-ва на поверхность. 1 ил. i (Л

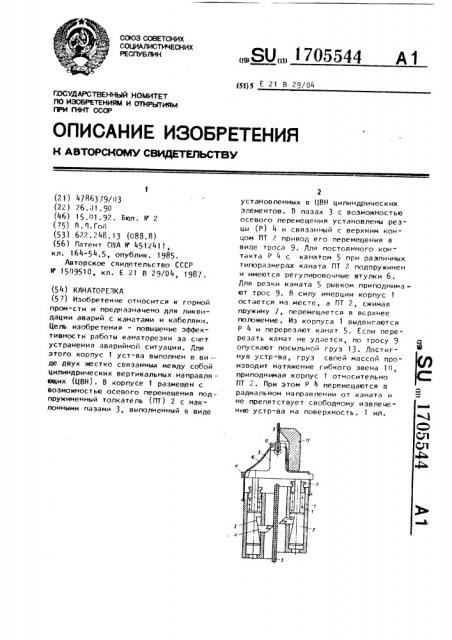

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК щ) Е 21 В 29/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А STOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГНКТ СССР (7.1) 4/86379/03 (22) 76. 01. 90 (46) 15.01.97. Бюл. И 2 (75) R. Ч. Гой (53) 622. "..48. 13 (088. 8) (56) Патент СНЯ М 4512411, кл. 164-54,5, опублик 1985.

Явторское свидетельство СССР и 1509510, кл. E 21 В 29/04, 1987. (54) КЯНЯТОРЕЗКЯ (57) Изобретение относится к горной пром-сти и предназначено для ликвидации аварий с канатами и кабелями.

Цель изобретения - повышение эффективности работы канаторезки за счет устранения аварийной ситуации. Для этого корпус 1 уст-ва выполнен в ви-де двух жестко связанных между собой цилиндрических вертикальных направляющих (ЦВН). В корпусе 1 размещен с возможностью осевого перемещения под— пружиненный толкатель (ПТ) 2 с наклонными пазами 3, выполненный в виде

„„90„„1705544 А 1

2 установленных в ЦВН цилиндрических элементов. В пазах 3 с возможностью осевого перемещения установлены резцы (P) 4 и связанный с верхним концом ПТ 2 привод его перемещения в виде троса 9. Для постоянного контакта Р 4 с канатом 5 при различных типоразмерах каната ПТ 2 подпружинен и имеются регулировочные втулки 6.

Для резки каната 5 рывком приподнима ют трос 9. В силу инерции корпус 1 остается на месте, а ПТ 7., сжимая пружину /, перемещается в верхнее положение. Из корпуса 1 выдвигаются

P 4 и перерезают канат 5. Если перерезать канат не удается, по тросу 9 опускают посыльной груз 13. Достигнув устр-ва, груз своей массой производит натяжение гибкого звена 10 приподнимая корпус 1 относительно

ПТ 2. При этом Р 4 перемещаются в радиальном направлении от каната и не препятствует свободному извлечению устр-ва на поверхность. 1 ил.

1705544

Изобретение относится к горной промышг1енности, а более конкретно к устройствам для резки канатов и кабелей, прихваченных в скважине.

Известно устройство для резки каната в скважине, включающее корпус и установленные в нем основной и дополнительный резаки, причем дополнительный резак установлен симметрично основному в вертикальной плоскос1и относительно оси перерезаемого каната и зеркально относительно плоскости реза, корпус выполнен с горизонтальными пазами, в которых установлены резаки и с вертикальной полостью под толкатель, подпружиненный относительно корпуса с выполненными на нем наклонными поверхностями, взаимодействующими с наклонными поверхностями, выполненными на резаках.

К недостаткам указанного устройства следует отнести сложность его конструкции и неуниверсальность в применении.

Наиболее близким к предлагаемому является устройство для резки каната в скважине, включающее корпус в виде двух жестко связанных между собой цилиндрических вертикальных направляющих, размещенные в корпусе с возможностью осевого перемещения подпружиненные толкатели в виде размещенных в направляющих цилиндрических элеменгов, имеющих наклонные пазы, в которых установлены с возможностью осевого перемещения резцы, и связанный с верхними концами толкателей привод их перемещения в виде гибкого элемента.

Однако при неудавшейся операции отрезки каната (например, выкрашивании или затуплении резцов) устройство невозможно снять с подлежащего отрезке каната и извлечь из скважины, так как резцы "закусывают" канат, не перерезая его. Это усугубляет аварийную ситуацию в скважине.

Цель изобретения - ликвидация аварийной ситуации в скважине.

Поставленная цель достигается тем, что устройство для резки каната в скважине, включающее корпус в виде двух жестко связанных между собой цилиндрических вертикальных направляющих, размещенные в корпусе с возможностью осевого перемещения подпружиненные толкатели в виде цилиндрических элементов, имеющих наклонные

55 пазы, в которых установлены резцы, и связанный с верхними концами толкателей привод их перемещения в виде гибкого элемента, снабжено гибким звеном, закрепленным с образованием в нем слабины на корпусе,и толкателях, и посыльным грузом с возможностью взаимодействия веса груза со свободным участком гибкого звена.

На чертеже изображено предложенное устройство, на левой части проекции - в рабочем положении, на правой - в положении подъема иэ скважины с посыльным грузом, общий вид.

Устройство для резки каната в скважине включает корпус 1, выполненный в виде жестко связанных между собой цилиндрических вертикальных направляющих, в которых размещены толкатели 2 в виде цилиндрических элементов с наклонными пазами 3. В корпусе 1 имеются отверстия, в которых установлены резцы 4, симметрично относительно оси перерезаемоro каната 5 и зеркально относительно плоскости резания. Своей тыльной частью резцы 4 взаимодействуют с наклонными пазами 3.

Установленные в верхней части корпуса 1 резьбовые регулировочные втулки 6 взаимодействуют с толкателями 2 посредством пружин 7.

Толкатели 2 закреплены на траверсе 8, подвешенной на тросе 9 лебедки бурового станка (не показана). Гибкое звено 10 своими концами закреплено на корпусе 1 с некоторой слабиной для воэможности взаимного перемещения толкателей и корпуса и пропущено через отверстия 11 и 12 в траверсе 8. В комплект устройства входит посыльный груз 13 втулочного типа.

Устройство работает следующим образом.

Подлежащий отрезке в скважине канат 5 вводят в корпус 1 между резцами 4 и фиксируют его в этом положении съемной щекой (не показана). Затем вращением втулок 6 в том или обратном направлении регулируют положение толкателя 2 по высоте относительно корпуса 1 до того момента, пока режущие кромки резцов 4 не прижмутся к канату 5 под собственным весом корпуса 1. В таком положении на

° тросе 9 лебедки опускают устройство в скважину до уровня, на котором необходимо произвести резку каната или

1705544

Преимуществом предложенного устройства для резки каната по сравнению с прототипом является безаварийность операции по резке каната или ка бе ля в с к ва жине .

Формула из обре те н ия

Составитель В. Родина

Техред Л.Олийнык

Редактор А. Долинич

Корректор Л. Пилипенко

Заказ 180 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.-, и. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101 кабеля. При спуске устройства резцы

4 свободно скользят по канату 5, а, встретив препятствие на канате в виде утолщения или скрутки, приподнимают корпус 1 вверх относительно толкателей и получают возможность отойти от каната в радиальном направлении и пропустить препятствие.

На уровне, в котором необходимо произвести резку каната, устройство рывком приподнимают на тросе 9. В силу инерции корпус 1 остается на месте, а толкатель 2, сжимая пружину 7, перемещается в верхнее. положение, выдвигая из корпуса 1 посредством наклонных пазов 3 резцы 4, которые, двигаясь навстречу друг другу

У перерезают канат.

В случае, если по какой-либо причине (например, выкрашивание или затупление резцов) пвререзать канат (или кабель) не удается, по тросу 9 на устройство опускают посыльный груз 13 (см.правую часть), которыйр достигнув устройства, своим весом производит натяжение гибкого звена

1О, приподнимая таким образом корпус

1 относительно толкателей 2. Резцы

4 получают воэможность переместиться от каната 5 в радиальном направлении (по стрелке), эащемления каната

5 резцами не происходит и устроиство свободно извлекается на поверхность . !

Канатореэка, включающая корпус, состоящий иэ двух жестко соединенных между собой посредством траверсы вертикальных цилиндрических направляющих, в которых установлены подпружиненные цилиндрические толкатели с наклонными пазами для перемещения резцов, размещенных в радиальных пазах ц илиндр иче ск их на правляющих, и привод для перемещения толкателей, о т л и ч а ю щ а я с л тем, что, 25 с целью повышения эффективности ее работы за счет устранения аварийной ситуации, канаторезка снабжена гибким звеном для соединения цилинднических направляющих с траверсой с образованием в нем слабины для взаимодействия со сбрасываемым грузом.
