Способ закладки выработанного пространства при щитовой системе разработки месторождений полезных ископаемых

Способ закладки выработанного пространства при щитовой системе разработки месторождений полезных ископаемых

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и м.б. использовано при разработке месторождений полезных ископаемых с закладкой выработанного пространства. Цель - повышение безопасности ведения работ и снижение трудоемкости при отработке крупнопадающих пластов, Для этого подают в выработанное пространство для возведения монолитной стенки материал в виде сухой твердеющей с формированием из нее слоя 5 параллельно линии простирания пласта. На слой 5 размещают сыпучий закладочный материал . Закладочный материал перемещается в процессе перемещения щитового агрегата на шаг закладки. После этого в слой сухой твердеющей смеси подают жидкость чере форсунки 2. После остановки закладочного массива досыпается полоса сыпучего закладочного материала и удлиняется пневмопровод для возведения следующих монолитных стенок и полосы сыпучего материала . 2 ил. Ё

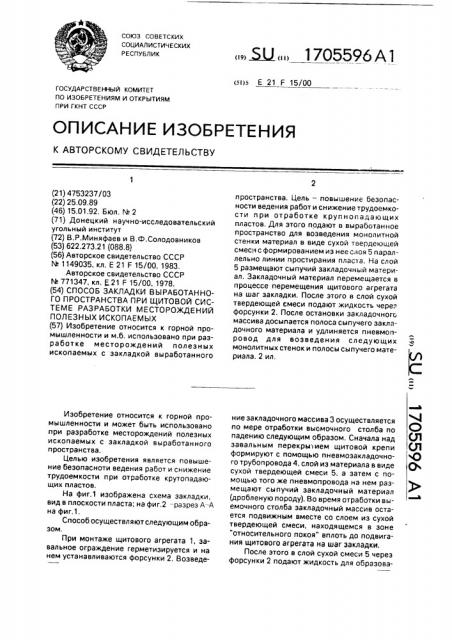

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<Ям E 21 F 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3

О (Л (Л

|К;)

0с

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4753237/03 (22) 25.09.89 (46) 15.01,92, Бюл. ¹ 2 (71) Донецкий научно-исследовательский угольный институт (72) В.P.Ìèíÿôàåâ и В,cb,Солодовников (53) 622.273.21 (088.8) (56) Авторское свидетельство СССР № 1149035. кл. Е 21 F 15/00, 1983.

Авторское свидетельство СССР

¹ 771347, кл. 21 F 15/00. 1978. (54) СПОСОБ ЗАКЛАДКИ ВЫРАБОТАННОГО ПРОСТРАНСТВА ПРИ ЩИТОВОЙ СИСТЕМЕ РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ

ПОЛЕЗНЫХ ИСКОПАЕМЫХ (57) Изобретение относится к горной промышленности и м.б. использовано при разработке месторождений полезных ископаемых с закладкой выработанного

Изобретение относится к горной промышленности и может быть использовано при разработке месторождений полезных ископаемых с закладкой выработанного пространства.

Целью изобретения является повышение безопасноти ведения работ и снижение трудоемкости при отработке крутопадающих пластов.

На фиг.1 изображена схема закладки, вид в плоскости пласта; на фиг.2 -разрез А — А на фиг,1, Способ осуществляют следующим образом.

При монтаже щитового агрегата 1, завальное ограждение герметизируется и на нем устанавливаются форсунки 2. Возведе5U 1705596 А1 пространства. Цель — повышение безопасности ведения работ и снижение трудоемкости при отработке крупнопадающих пластов, Для этого подают и выработанное пространство для возведения монолитной стенки материал в виде сухой твердеющей смеси с формированием из нее слоя 5 параллельно линии простирания плас а. На слой

5 размещают сыпучий закладочный материал. Закладочный материал перемещается в процессе перемещения щитового агрегата на шаг закладки. После этого в слой сухой твердеющей смеси подают жидкость через форсунки 2. После остановки закладочного массива досыпается полоса сыпучего закладочного материала и удлиняется пневмопро вод для возведения следующих монолитных стенок и полосы сыпучего материала. 2 ил. ние закладочного массива 3 осуществляется по мере отработки высмочного столба по падению следующим образом. Сначала над завальным перекрытием щитовой крепи формируют с помощью пневмозакладочного трубопровода 4, слой из материала в виде сухой твердеющей смеси 5, а затем с помощью того же пневмопровода на нем размещают сыпучий закладочный материал (дробленую породу). Во время отработки выемочного столба закладочный массив остается подвижным вместе со слоем иэ сухой твердеющей смеси, находящемся в зоне

"относительного покоя" вплоть до подвигания щитового агрегата на шаг закладки, После этого в слой сухой смеси 5 через форсунки 2 подают жидкость для образова1705596 ния монолитной стенки. Для устойчивого образования монолитной стенки в кровле и почве выработанного пространства делается "порог", После остановки закладочного массива полоса дробленой породы досыпается, затем пневмопровод удлиняется по вентиляционному скату для возведения следующих монолитной стенки и полосы дробленой породы. Для этого на него устанавливается колено с ориентированием конца в сторону свободного выработанного пространства и технологический процесс повторяется.

Формула изобретения

Способ закладки выработанного пространства при щитовой системе разработки месторождений полезных ископаемых, включающий подачу в выработанное пространство материала для возведения монолитных стенок и сыпучего закладочного

5 материала, отличающийся тем, что, с целью повышения безопасности ведения работ и снижения трудоемкости при отработке крутопадающих пластов, подают для возведения монолитной стенки материал в

10 виде сухой твердеющей смеси с формированием из нее слоя параллельно линии простирания пласта, на указанный слой размещают сыпучий закладочный материал в процессе перемещения щитового агрегата

15 на шаг закладки, после чего в слой сухой твердеющей смеси подают жидкость.

1705596

/ ю г

Составитель Н. Чертова

Редактор Ю. Середа Техред М.Моргентал Корректор Т. Малец
