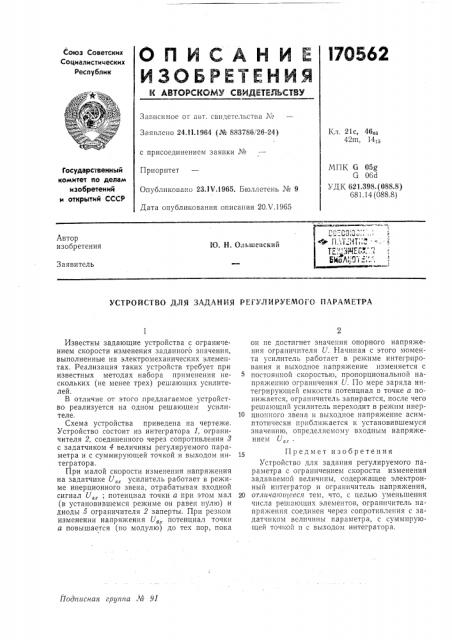

17О 562

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24,11.1964 (Л" 883786/26-24) Е,л. 21с, 46о,;

42m, 14„с присоединением заявки №

Приоритет

MHK 6 05g

G Обй

УДК 621.398. (088.8) 681.14 (088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 23.lV.1965. Бюллетень № 9

Дата опубликования описания 20Х.19б5

° с

Ч .1

Автор изобретения

И. Н. Ольшевский

Заявитель

УСТРОЙСТВО ДЛЯ ЗАДАН ИЯ Р ЕГУЛ И РУЕМО ГО ПАРАМЕТРА

11одптсная группа ЛФ 91

Известны задающие устройства с ограничением скорости изменения заданного значения, выполненные на электромеханическнх элементах, Реализация таких устройств требует при известных методах набора применения нескольких (не менее трех) решающих усилителей, В отличие от этого предлагаемое устройство реализуется на одном решающем усилителе.

Схема устройства приведена на чертеже.

Устройство состоит из интегратора 1, ограничителя 2, соединенного через сопротивления 8 с задатчиком 4 величины регулируемого параметра и с суммирующей точкой и выходом интегратора.

При малой скорости изменения напряжения на задатчике U„. усилитель работает в режиме инерционного звена, отрабатывая входной сигнал U,»; потенциал точки а при этом мал (в установившемся режиме он равен нулю) и диоды 5 ограничителя 2 заперты. При резком изменении напря>кения Ь „потенциал точки а повышается (по модулю) до тех пор, пока он не достигнет значения опорного напряжения ограничителя U/. Начиная с этого момента усилитель работает в режиме интегрирования и выходное напряжение изменяется с постоянной скоростью, пропорциональной напря>кению ограничения U/. По мере заряда интегрирующей емкости потенциал в точке а понижается, ограничитель запирается, после чего решающий усилитель переходит в режим инер1О ционного звена и выходное напря>кение асимптотически прнближаегся к установившемуся значению, определяемому входным напряжением

Предмет изобретения

Устройство для задания регулируемого параметра с ограничением скорости изменения задаваемой величины, содержащее электронный интегратор и ограничитель напряжения, 20 отлича оцееся тем, что, с целью уменьшения числа решающих элементов, ограничитель напряжения соединен через сопротивления с задатчиком величины параметра, с суммирующей точкой и с выходом интегратора, 170563

1 ! ! ! !

1
