Устройство для заправки

Иллюстрации

Показать все

Реферат



Изобретение относится к армэтуростроению и предназначено для заправки бензина на автозаправочных станциях. Цель изобретения - повышение экономичности путем уменьшения смачиваемой поверхности . При установке сливного трубопровода 3 в горловину бака автомобиля шар 6 перемещается вниз, не препятствуя выдаче бензина . После заправки сливной трубопровод 3 направляют вверх, в результате чего шар 6 перекрывает его отверстие для исключения испарения бензина со стенок трубопровода . 1 ил.

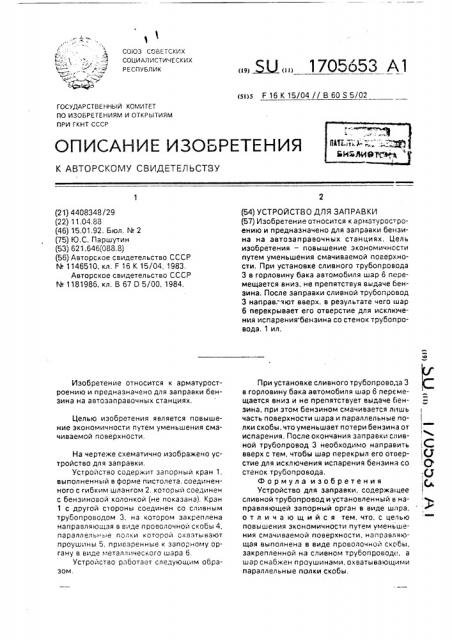

СОЮЗ COB ETCKNX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ эом. (21) 4408348/29 (22) 11,04.88 (46) 15,01.92. Бюл, N. 2 (75) Ю,С. Паршутин (53) 621.646(088,8) (56) Авторское свидетельство СССР

М 1146510, кл. F16 К 15/04,,1983.

Авторское свидетельство СССР

М 1181986, кл. В 67 0 5/00, 1984.

Изобретение относится к арматуростроению и предназначено для заправки бензина на автозаправочных станциях.

Целью изобретения является повышение экономичности путем уменьшения смачиваемой поверхности.

На чертеже схематично изображено устройство для заправки.

Устройство содержит эапарный кран 1, выполненный в форме пистолета. соединенного с гибким шлангом 2. который соединен с бензиновой колонкой (не показана). Кран

1 с другой с1ороны соединен со сливным трубопроводом 3, на котором закреплена направляющая в виде проволочной скобы 4, параллель ые палки которой охватывают проушины 5, приваренные к запорному органу в виде металлического шара 6.

Устройства работает следующим обра„„ Ы„„1705653 Al (я)з F 16 К 15/04 // В 60 S 5/02 (54) УСТРОЙСТВО ДЛЯ ЗАПРАВКИ (57) Изобретение относится к арматуростроению и предназначено для заправки бензина на автозаправочных станциях. Цель изобретения — повышение экономичности путем уменьшения смачиваемой поверхности. При установке сливного трубопровода

3 в горловину бака автомобиля шар о перемещается вниз, не препятствуя выдаче бензина. После заправки сливной трубопровод

3 направ;яют вверх, в результате чего шар

6 перекрывает его отверстие для исключения испарения бензина со стенок трубопровода, 1 ил.

При установке сливного трубопровода 3 в горловину бака автомобиля шар 6 перемещается вниз и не препятствует выдаче бензина, при этом бензином смачивается лишь часть поверхности шара и параллельные полки скобы, что уменьшает потери бензина от испарения. После окончания заправки сливной трубопровод 3 необходимо направить вверх с тем, чтобы шар перекрыл его отверстие для исключения испарения бензина со стенок трубопровода.

Формула изобретения

Устройство для заправки, содержащее сливной трубопровод и установленный в направляющей запорный орган в виде шлра, отличающийся тем. что. с целью повышения экономичности путем уменьшения смачиваемай поверхности. направляющая выполнена в виде проволочной скобы, закрепленной на сливнам трубопровод», а шар снабжен проушинами, охватывающими параллельные полки скобы.

1705653

Составитель Л.Фокин

Редактор В.Грубченко Техред M.Ìoðãåíòàë Корректор Л.Патай

Заказ 185 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производс> еенно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
