Реферат



Изобретение относится к электротехнике и может быть использовано в атомной энергетике. Цель изобретения - повышение надежности, сокращение трудозатрат и улучшение ремонтнопригодности. Для этого штуцер 2 соединен неразъемно с закладным элементом 3, переходной элемент 5 выполнен в виде двухступенчатой втулки, крепежный элемент 4 выполнен в виде накидной гайки, охватывающей большую степень втулки, а уплотняющая прокладка 6 расположена между торцами втулки и штуцера . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 В 17/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1

1 т (1 (A 1

1

1 (21) 4722675/07 (22) 21.06.89 (46) 15.01.92, Бюл. № 2 (75) А.Н. Потапов (53) 621.316(088.8) (56) Патент Великобритании

¹ 2186443, кл. Н 02 G 3/22, 1980, Проходка типа ПГКК на АЭС, ТУ 34 — 43—

12012 — 79. (54) ГЕРМЕТИЧНЫЙ ВВОД КАБЕЛЯ В МЕТАЛЛИЧЕСКОЙ ОБОЛОЧКЕ

„„Я „„1705884 А1 (57) Изобретение относится к электротехнике и может быть использовано в атомной энергетике. Цель изобретения — повышение надежности, сокращение трудозатрат и улучшение ремонтнопригодности. Для этого штуцер 2 соединен неразьемно с закладным элементом 3, переходной элемент 5 выполнен в виде двухступенчатой втулки, крепежный элемент 4 выполнен в виде накидной гайки, охватывающей большую степень втулки, а уплотняющая прокладка 6 расположена между торцами втулки и штуцера, 1 ил. 4

О

1(д

Ф

1705884

Изобретение относится к области атомной энергетики, в частности к устройству герметичного вывода кабеля иэ гермозон

АЭС как в проходках, так и при безразрывной прокладке кабеля, Известные проходные кабельные устройства, состоящие из отдельных модулей— стопорных устройств, устанавливаемых на торцах проходки. Стопорные устройства выполняются в виде фланцев с высверленными отверстиями для прохода кабелей и последующей пайкой их металлической оболочки к фланцу, укрепляемому винтами к торцу проходки.

Известны проходки герметичные контрольных кабелей — ПГКК, предназначенные для вывода спецкабелей в металлической оболочке из гермозон атомных электростанций, в которых монтируется отрезок спецкабеля марки аналогичной прокладываемому.

Электрическая цепь собирается посредством установки проходки ПГКК в стену оболочки гермозоны и подсоединением жил прокладываемого кабеля к заложенному в проходке отрезку. Отрезок кабеля в свою очередь герметизируется в стопорном устройстве посредством пайки оболочки к фланцу стопорного устройства.

Целью изобретения является повышение надежности работы уплотняющего устройства вывода спецкабеля из гермозоны

АЭС, его ремонтопригодность при необходимости замены кабеля, возможность изготовления уплотняющего устройства как в заводских условиях, так и в условиях монтажа, повышение надежности работы электрических цепей проложенных без разрыва кабелей, а также повышение герметичности систем локализации аварий на АЭС.

Указанная цель достигается тем, что уплотнение спецкабеля выполняетя по типу ниппельного разъемного резьбового соединения, у которого штуцер приваривается к закладной трубе проходки, а ниппель— двухступенчатая втулка приваривается к металлической оболочке кабеля. Уплотнение производится затяжкой на штуцер накидной гайки, одетой на большую ступень втулки. Между торцами втулки и штуцера предварительно ставится свинцовая прокладка.

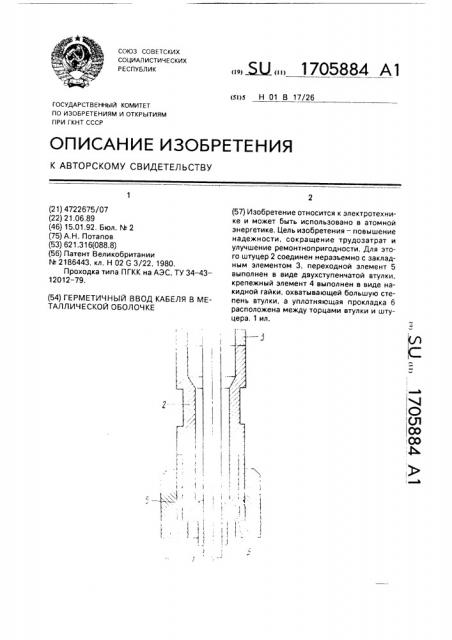

На чертеже изображен узел уплотнения спецкабеля в метталической оболочке, прокладываемых из гермозон АЭС.

Уплотнение выполняется по оболочке кабеля 1 по принципу ниппельного соединения, у которого штуцер 2 приваривается к закладной трубе 3, а плотность достигается посредством затягивания накидной гайки 4, одетой на ниппель — двухступенчатую втулку 5, приваренную к оболочке спецкабеля 1, Между торцами втулки 5 и штуцера 2 должна устанавливаться прокладка 6. Предлагаемый способ может быть реализаван на любой АЭС, где вывод электрических цепей из гермозон и прочно-плотных боксов АЭС предусмотрен специальными кабелями в металлической оболочке.

Использование предлагаемого способа уплотнения специальных кабелей обеспечивает по сравнению с существующим способом следующие преимущества.

Снижаются трудозатраты при изготовлении и монтаже герметичных проходок, а также повышается надежность работы электрических цепей систем автоматизации

АЭС, так как появляется воэможность прокладки кабелей без их разрыва в узле уплотнения, Значительно снизятся трудозатраты при ремонте и замене спецкабелей в гермозоне АЭС, связанные с облучение персонала, 3а счет более совершенных и прочных деталей узла герметизации спецкабелей повысится надежность систем локализации аварий на АЭС.

Формула изобретения

Герметичный ввод кабеля в металлической оболочке, содержащей переходной элемент, проходящий через него кабель, крепежный элемент, уплотняющую металлическую прокладку и закладочной элемент, отличающийся тем, что, с целью повышения надежности, сокращения трудозатрат и улучшения ремонтопригодности, он снабжен неразъемно соединенным с закладным элементом ш уцером, переходной элемент выполнен в виде двухступенчатой втулки, которая ступенью большего диаметра обращена к штуцеру, а ступенью меньшего диаметра припаяна к оболочке кабеля, крепежный элемент выполнен в виде накидной гайки, взаимодействующей со штуцером и охватывающей большую ступень втулки, причем уплотняющая прокладка расположена между торцами втулки и штуцера.
