Реферат



Изобретение относится к электротехнике , предназначено для использования в генераторах импульсов для электропластики металлов и обеспечивает уменьшение искажений формы импульсов тока за счет снижения индуктивности рассеяния. Вторичная обмотка 1 выполнена в виде нескольких одновитковых секций стержневого типа, соединенных параллельно и несущих тороидальные сердечники, а секции первичной обмотки 3 соединены тоже параллельно . К первичной обмотке 3 прикладывают первичное напряжение через кабель 7. Вторичное напряжение снимается с концов стержней 1. Индуктивность рассеяния такого импульсного трансформатора определя , Lsi + Ls2 ется по формуле: Ls Л где N количество тороидальных сердечников, п - количество стержневых витков вторичной з обмотки. 3 ил. К/

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 F 19/08

I ОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О (л

8 (21) 4755792/07 (22) 01.11.89 (46) 15,01.92. Бюл. N. 2 (71) Коммунарский горно-металлургический институт (72) Е.Е. Бизянов (53) 621,314.225(088.8) (56) Авторское свидетельство СССР

N- 989596, кл. H 01 F 19/08, 1983.

Авторское свидетельство СССР

М 1107181, кл. Н 01 F 19/08, 1984. (54) ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР (57) Изобретение относится к электротехнике, предназначено для использования в генераторах импульсов для электропластики металлов и обеспечивает уменьшение искажений формы импульсов тока за счет сниже„,Ы2„„1705894 А1 ния индуктивности рассеяния, Вторичная обмотка 1 выполнена в виде нескольких одновитковых секций стержневого типа, соединенных параллельно и несущих тороидальные сердечники, а секции первичной обмотки 3 соединены тоже параллельно. К первичной обмотке 3 прикладывают первичное напряжение через кабель 7. Вторичное напряжение снимается с концов стержней 1. Индуктивность рассеяния такого импульсного трансформатора определя -з1 + -з2 ется по формуле: 1.s —, где N— количество тороидальных сердечников, n— количество стержневых витков вторичной обмотки. 3 ил.

1705894 величина вторичного напряжения Ог = 0 35

Изобретение относится к электротехнике, в частности к трансформаторам, используее м ы м в системах питания технологических установок.

Цель изобретения — уменьшение искажений формы импульсов тока.

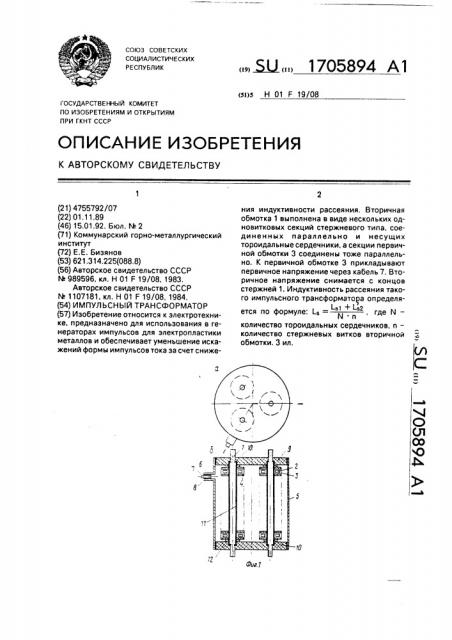

На фиг. 1 а, б приведена конструкция трансформатора; на фиг, 2 — принципиальная схема; на фиг, 3 — схема замещения.

Конструктивной основой трансформатора являются стержни вторичной обмотки

1, на каждом из которых расположено N тороидальных магнитопроводов 2 с секциями первичной обмотки 3, разделенных изоляционными кольцами 4. Стержни с магнитопроводами помещаются в металлический корпус 5, имеющий форму цилиндра и снабженный патрубком б для ввода первичного напряжения посредством кабеля 7, герметизированного прокладкой 8. С торцов корпус закрыт диэлектрическими прокладками 9 и 10, Бак заполняется трансформаторным маслом. Вторичная обмотка изолирована от первичной слоем диэлектрической ленты 11. Для плотной упаковки тороидальных магнитопроводов с первичной обмоткой служат распорные кольца 12.

Импульсный трансформатор работает следующим образом.

Первичное напряжение прикладывается к первичной обмотке 3 через кабель 7, Вторичное напряжение снимается с концов стержней вторичной обмотки 1. При этом

" N/К, где Ui —; N— количество тороидальных сердечников с первичной обмоткой 3 на одном стержне вторичной обмотки; К вЂ” коэффициент трансформации (число витков секции первичной обмотки 3). Индуктивность трансформации

30 такого импульсного трансформатора можно определить по формуле

41 + -з2

N n где Ы, г — соответственно индуктивность рассеяния первичной обмотки 3 и приведенная индуктивность рассеяния одной секции вторичной обмотки 1; и — количество стержней вторичной обмотки, Трансформатор имеет в общем случае

n .N секций первичной обмотки, которые включены параллельно, как показано на фиг. 2. Соответственно эквивалентная индуктивность рассеяния Lsi уменьшается в пл

pN раз (фиг. 3). Это позволяет увеличить рабочий ток и уменьшить искажение формы импульсов. Индуктивность рассеяния вторичной обмотки снижается в и раз.

Импульсный трансформатор может эффективно использоваться в сильноточных системах питания технологических установок, в частности, применяемых для электропластики металлов.

Формула изобретения

Импульсный трансформатор, содержащий первичную обмотку, состоящую из нескольких одинаковых секций, расположенных на отдельных тороидальных магнитопроводах, которые размещены на цилиндрических металлических стержнях, образующих вторичную обмотку, о т л ич а ю шийся тем, что, с целью уменьшения искажений формы импульсов тока за счет снижения индуктивности рассеяния, вторичная обмотка выполнена в виде нескольких одновитковых стержневых секций, расположенных и соединенных параллельно, а все секции первичной обмотки также соединены параллельно.
