Ферровариометр

Ферровариометр

Иллюстрации

Показать все

Реферат



Изобретение относится к радио и электротехнике и может быть использовано в перестраиваемых контурах, фильтрах и антенных согласующих устройствах. Ферровариометр содержит ферритовое кольцо 1, высокочастотную катушку 4, разбитую на секции, сердечники 2 и катушки 3 системы подмагничивания. Секции высокочастотной катушки 4 и катушки 3 соединены между собой согласно. Благодаря намагничиванию отдельных участков обеспечивается уменьшение габаритов. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю Н 01 F 21/08

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4663660/07 (22) 20.03.89 (46) 15.01,92, Бюл. М 2 (72) О.Я. Пистер (53) 621.318.433(088.8) (56) Авторское свидетельство СССР

М 693448, кл. Н 01 F 21/08, 1977. (54) ФЕРРОВАРИОМЕТР (57) Изобретение относится к радио и электротехнике и может быть использовано в

„„Я „„1705895 А1 перестраиваемых контурах, фильтрах и антенныхх согласующих устройствах. Ферровариометр содержит ферритовое кольцо 1, высокочастотную катушку 4, разбитую на секции, сердечники 2 и катушки 3 системы подмагничивания. Секции высокочастотной катушки 4 и катушки 3 соединены между собой согласно. Благодаря намагничиванию отдельных участков обеспечивается уменьшение габаритов. 1 ил.

О

Сл

О (Л

1705895

Составитель Ф.Чиркина

Техред М.Моргентал Корректор С.Шевкун

Редактор М.Товтин

Заказ 197 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к радио и электротехнике, в частности к элементам приемопередающей аппаратуры, и может быть использовано в перестраиваемых контурах, фильтрах и антенных согласующих устройствах, Цель изобретения — уменьшение габаритов устройства.

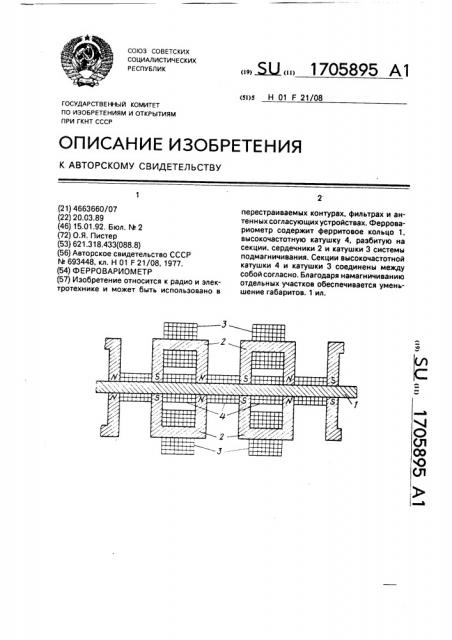

На чертеже представлен фрагмент конструкции предлагаемого ферровариометра.

Ферровариометр работает следующим образом.

При протекании тока через обмо ки подмагничивания катушек 3 в их сердечниках 2 возникает магнитный поток, который замыкает участками ферритового кольца 1, расположенными между полюсными наконечниками сердечников 2 системы подмагничивания. При этом проницаемость феррита уменьшается, что приводит к пропорциональному уменьшению индуктивности высокочастотной катушки 4.

Соответствующая фазировка включения катушек 3 системы подмагничивания обеспечивает параллельность высокочастотного и управляющего полей.

Применение распределенной систем подмагничивания уменьшает длину магнит ного пути в ферритовом сердечнике межд полюсными наконечниками системы под

5 магничивания, что, в свою очередь, позволя ет снизить мощность на каждый элемен. создания той же напряженности магнитно го поля в феррите и позволяет сделать кон струкцию компактной при значительны>

10 размерах ферритового сердечника и значи тельных индуктивностях высокочастотно катушки, Формула изобретения

Ферровариометр, содержащий ферри

15 товый сердечник с высокочастотной обмот кой и систему подмагничивания выполненную из отдельных сердечников, ь расположенных на них катушек подмагни чивания, соединенных между собой после

20 довательно, отличающийся тем, что, с целью уменьшения габаритов, сердечник системы подмагничивания примыкают к противоположным сторонам подмагничиваемых участков ферритового сердечника так

25 что их одноименные полюса расположень друг против друга.
