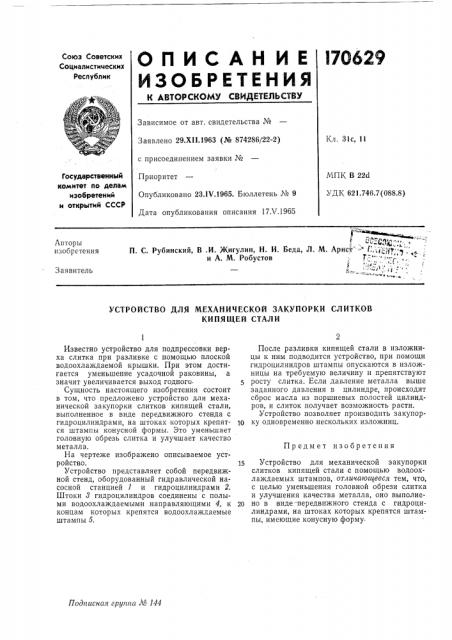

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.XI I.1963 (№ 874286/22-2) с присоединением заявки №

Кл. 31с, 11

Приоритет

Государственный комитет ло делам изобретений и открытий СССР

МПК В 22d

УДК 621.746.7(088.8) Опубликовано 23.1V.1965. Бюллетень № 9

Дата опубликования описания 17Л .1965

fY y, сга -,, ""

П. С. Рубинский, В .И. Жигулин, Н. И. Беда, Л. М. Арист"-- 1;,, =-1 т „" и А. М. Робустов

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ МЕХАНИЧЕСКОЙ ЗАКУПОРКИ СЛИТКОВ

КИПЯЩЕЙ СТАЛИ

Предмет изобретения

Подписная epynna ¹" 144

Известно устройство для подпрессовки верха слитка при разливке с помощью плоской водоохлаждаемой крышки. При этом достигается уменьшение усадочной раковины, а значит увеличивается выход годного

Сущность настоящего изобретения состоит в том, что предложено устройство для механической закупорки слитков кипящей стали, выполненное в виде передвижного стенда с гидроцилиндрами, на штоках которых крепятся штампы конусной формы. Это уменьшает головную обрезь слитка и улучшает качество металла.

На чертеже изображено описываемое устройство.

Устройство представляет собой передвижной стенд, оборудованный гидравлической насосной станцией 1 и гидроцилиндрами 2.

Штоки 8 гидроцилиндров соединены с полыми водоохлаждаемыми направляющими 4, к концам которых крепятся водоохлаждаемые штампы 5.

После разливки кипящей стали в изложницы к ним подводится устройство, при помощи гидроцилиндров штампы опускаются в изложницы на требуемую величину и препятствуют росту слитка. Если давление металла выше заданного давления в цилиндре, происходит сброс масла из поршневых полостей цилиндров, и слиток получает возможность расти.

Устройство позволяет производить закупор10 ку одновременно нескольких изложниц.

Устройство для механической закупорки слитков кипящей стали с помощью водоохлаждаемых штампов, отличающееся тем, что, с целью уменьшения головной обрези слитка и улучшения качества металла, оно выполне20 но в виде-передвижного стенда с гидроцилиндрами, на штоках которых крепятся штампы, имеющие конусную форму
