Способ получения пленочных сцинтилляторов

Способ получения пленочных сцинтилляторов

Иллюстрации

Показать все

Реферат

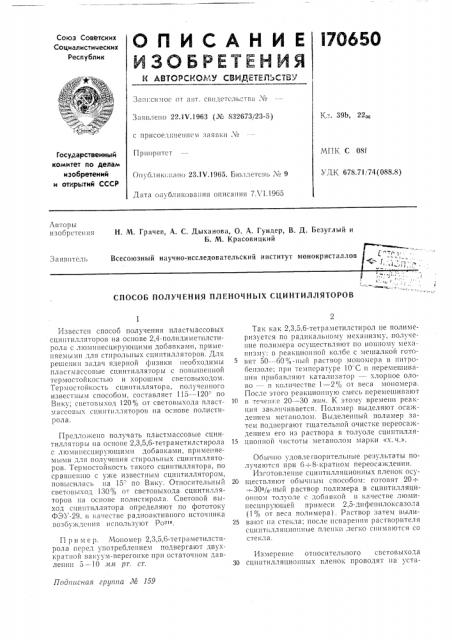

ОПИСАНИЕ l78650

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетель" .ва М

Кл. 39b, 22<„

Заявлено 22.1V.1963 (R 832673123-5) с присоединением заявки Л

МПК С 081

Приоритет

Государственный комитет по делам изобретений и открытий СССР

УДК 678.71! 74 (088.8) Онублик >вано 23.1Ч.1965. Бюллегснь ¹ 9

Дата оы бликова сия описания 7Л 1.1965

Авторы изобретения

H. М. Грачев, А. С. Дыханова, O. A. Гундер, В. Д. Безуглый и

Б. М. Красовицкий

Еп г1, ъ с

Всесоюзный научно-исследовательский институт моиокристаллов

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПЛЕНОЧНЬ1Х СЦИНТИЛЛЯТОРОВ

Подписная группа № 1;>9

Известен способ получения пластмассовых сцинтилляторов на основе 2,4-полидиметилстирола с гпомннесцирующими добавками, применяемымн для стнрольныx. сцинтилляторов. Для решения задач ядерной физики необходимы пластмассовые сцинтилляторы с повышенной термостойкостью и хорошим световыходом.

Термостойкость сцинтнллятора, полученного известным способом, составляет 115 — 120 по

Вику; световыход 120% от световыхода пластмассовых сцинтнлляторов на основе полистиролаа.

Предложено получать пластмассовые сцинтилляторы на основе 2,3,5,6-тетраметилстирола с люминесцирующимн добавками, применяемыми для получения стирольных сцинтилляторов. Термостойкость такого сцинтиллятора, по сравнению с уже известным сцинтиллятором, повысилась на 15" по Вику, Относительный световыход 130 "/о от световыхода сциитилл яторов на основе полистирола. Световой выход сцинтнллятора определяют по фототоку

ФЭУ-29, в качестве радиоактивного источника у Po-

Пример. Мономер 2,3,5,6-тетраметилстирола перед употреблением подвергают двухкратной вакуум-перегонке при остаточном давленш| 5 — -10 л,и рт. ст.

Так как 2,3,5,6-тетраметилстирол не полимеризуется по радикальному механизму, получение полимера осуществляют по ионному механизму: в реакционной колбе с мешалкой готовят 50 — 60%-ный раствор мономера в нитробензоле; прн температуре 10 С н перемешиванин прибавляют катализатор — — хлорное олово — в количестве 1 — 2% от веса мономера.

После этого реакционную смесь перемешивают

1о в течение 20 — 30 .иак. К этому времени реакция заканчивается. Полимер выделяют осаждением метанолом. Выделенный полимер затем подвергают тщательной очистке переоса>кдением его из раствора в толуоле сцинтнлля15 ционной чистоты метанолом марки «х.ч.».

Обычно удовлегворительные результаты получаются при 6 —:8-кратном переосажденин.

Изготовление сцинтилляционных пленок oc)20 ществляют обычным способом: готовят 20 —: —:300/,-ный раствор полимера в сцинтнлляционном толуоле с добавкой B качестве люминесцнрующей примеси 2,5-дифеннлоксазола (1% от веса полимера). Раствор затем выли25 вают I13 стекла; после испарения растворителя сцинтнлля|шоннь1е пленки легко снимаются со стекла.

Измерение относительного свстовыхода

30 сцинтилляционных пленок проводят на уста3 иоь e Ли-100 с ФЗУ-29. В качестве радиоактивного источника возбу>идения используют препарат Po - ».

Световой выход сравнивают с эт3лонным образцом сциитилляциоииой пленки иа основе полистирола с люми!.есцируюгцей добавкой

2,5-дифеии;!оисазо.ra (PPO) . П Iiell lilI имеют одииаиовхчо тол!цииу, p3IIII) Io 0,10 .иль

Предмет изобретения

Способ получения пленочных сцинтилляторов на основе полистирола, отличающийся

5 тем, что, с целью увеличения термостойкости и светового выхода сцинтиллятора, в качестве стIIðîëьиого полимера применяют полимер, полученный при полимеризации 2,3,5,6-тетраме I I JI C T H P 0 JI 3 .

Редактор В. Ф. Чулкова Текрсд А. А. Камышникова Корректор О. И. Попова

Заказ 97! ilG Тирагк 875 Формат бум. 60>(90 /8 Объем О,! пзд. л, Цена 5 коп.

ЦИИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
