Способ получения низковязких резольных клеевых смол

Способ получения низковязких резольных клеевых смол

Иллюстрации

Показать все

Реферат

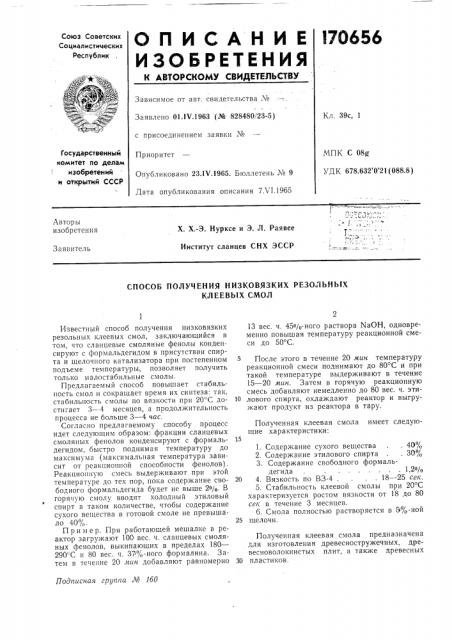

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 01.1V.1963 (№ 828480!23-5) Кл. 39с, 1 с присоединением заявки ¹

Государственный комитет ло делам изобретений и открытий СССР

Приоритет

МПК С 08@

УД К 678.632 0 21 (088.8) Опубликовано 23.IV,1965, Бюллетень ¹ 9

Дата опубликования описания 7Х1.1965

Авторы изобретения

Х, Х.-Э. Нурксе и Э. Л. Раявее

Институт сланцев СНХ ЭССР

Заявитель

СПОСОБ ПОЛУЧЕНИЯ НИЗКОВЯЗКИХ РЕЗОЛЪНЪ|Х

КЛЕЕВЪ|Х СМОЛ подписная группа № 1бО

Известный способ получения низковязких резольных клеевых смол, заключающийся в том, что сланцевые смоляные фенолы конденсируют с формальдегидом в присутствии спирта и щелочного катализатора при постепенном подъеме температуры, позволяет получить только м алостабильные смолы.

Предлагаемый способ повышает стабильность смол и сокращает время их синтеза: так, стабильность смолы по вязкости при 20 С достигает 3 — 4 месяцев, а продолжительность процесса не больше 3 — 4 час.

Согласно предлагаемому способу процесс идет следующим образом: фракции сланцевых смоляных фенолов конденсируют с формальдегидом, быстро поднимая температуру до максимума (максимальная температура зависит от реакционной способности фенолов).

Реакционную смесь выдерживают при этой температуре до тех пор, пока содержание свободного формальдегида будет не выше 2%. В горячую смолу вводят холодный этиловый спирт в таком количестве, чтобы содержание сухого вещества в готовой смоле не превышало 40 %.

Пример. При работающей мешалке в реактор загружают 100 вес. ч. сланцевых смоляных фенолов, выкипающих в пределах 180—

290 С и 80 вес. ч. 37 %-ного формалина. Затем в течение 20 мин добавляют равномерно

l3 вес. ч. 45%-ного раствора NaOH, одновременно повышая температуру реакционной смеси до 50 С.

5 После этого в течение 20 мин температуру реакционной смеси поднимают до 80 С и при такой температуре выдерживают в течение

15 — 20 мин. Затем в горячую реакционную смесь добавляют немедленно до 80 вес. ч. эти10 лового спирта, охлаждают реактор и выгружают продукт из реактора в тару.

Полученная клеевая смола имеет следующие характеристики:

1. Содержание сухого вещества .. 40%

2. Содержание этилового спирта .. 30О1О

3. Содержание свободного формальдегида......... 1,2%

20 4. Вязкость по ВЗ-4.... 18 — 25 сек.

5. Стабильность клеевой смолы при 20 С характеризуется ростом вязкости от 18 до 80 сен в течение 3 месяцев. б. Смола полностью растворяется в 5%-ной

25 щелочи.

Полученная клеевая смола предназначена для изготовления древесностружечных, древесноволокнистых плит, а также древесных

30 пластиков.

170656

Предмет изобретения

Составитель О. Цыпкина

Редактор М. Хабибулина Техред А. А. Камышникова Корректор Л. Е. Марисич

Заказ 970/4 Тираж 850 Формат бум. 60X90/з Объем О,l изд. л, Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, 4

Типография, пр. Сапунова, 2

Способ получения низковязких резольных клеевых смол на основе фракций сланцевых смоляных фенолов, формальдегида и этилового спирта в присутствии щелочного катализатора при нагревании, отличающийся тем, что, с целью повышения стабильности смол и сокращения времени их синтеза, сначала фракции сланцевых смоляных фенолов конденсируют с формальдегидом и после выдержки, обеспечивающей содержание свободного формальБ дегида в готовой смоле не выше 2>/в, в образовавшийся горячий конденсат вводят холодный этиловый спирт до содержания сухого вещества в готовой смоле не ниже 4О /,.
