Способ получения апиопита

Способ получения апиопита

Иллюстрации

Показать все

Реферат

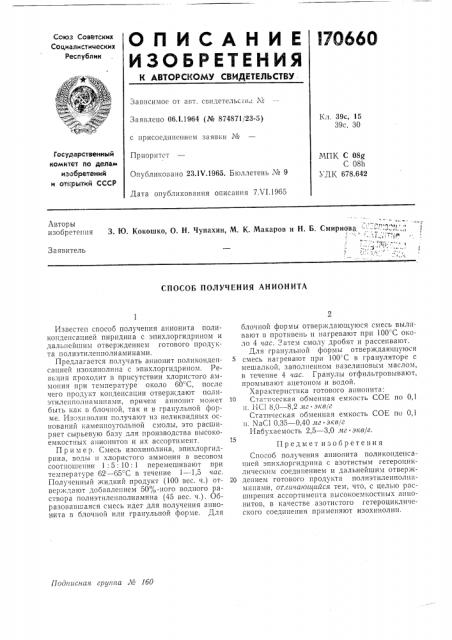

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

l7O660

Зависимое от авт. свидетельсгг„: №

Кч 39с 15

39с, 30

Заявлено 06.1.1964 (№ 874871/23-5) с присоединением заявки ¹

Государственный комитет по делам изобретений и открытий СССР

Приоритет

МПК С 08@

С 0811

УДК 678.642

Опубликовано 23.1Ъ .1965. Бюллетень № 9

Дата опубликования описания 7Х1.19б5

3. Ю. Кокошко, О. Н. Чупахин, М. К. Макаров и H. Б. Смирнова - "-- Р. 3."., г,., .; !

Авторы изобретения

Заявитель

СПОСОБ ПОЛУЧЕНИЯ АНИОНИТА

Поонисная грг/гта М 1бд

Известен способ получения анионита поликонденсацией пиридина с эпихлоргидрпном и дальнейшим отвер>кдением готового продукта полиэтилепполиаминами.

Предлагается получать анионит поликонденсацией пзохиполина с эпихлоргидрином. Реакция проходит в присутствии хлористого аммония при температуре около б0 С, после чего продукт конденсации отверждают полиэтиленполпаминами, причем анпопит может быть как в блочной, так и в гранульной форме. Изохп получают из неликвидных оснований каменноугольной смолы, это расширяет сырьевую базу для производства высокоемкостных апионитов и их ассортимент.

Пример. Смесь изохиполина, эпихлоргидрина, воды и хлористого аммония в весовом соотношении 1: 5: 10: 1 перемешивают при температуре б2 — б5=С в течение 1 — 1,5 час.

Полученный жидкий продукт (100 вес. ч.) отверждают добавлением 50 %-íîãî водного раствора полиэтиленполиамина (45 вес. ч.). Образовавшаяся смесь идет для получения анионита в блочной или грапульной форме. Для блочной формы отвер>кдающуюся смесь выливают в противень и нагревают при 100"C о»оло 4 час. Затем смолу дробят и рассеивают.

Для гранульной формы отверждающуюся смесь нагревают при 100"С в грануляторе с мешалкой, заполненном вазелиповым маслом, в течение 4 «ас. Гранулы отфильтровывают, промывают ацетоном и водой.

Характеристика готового апионпта:

1о Стати".åñêàÿ обменная емкость СОЕ по 0,1 и. 1-1С1 8,0 — 8,2 >кг . экв/г

Статическая обменная емкость СОЕ по 0,1 и. NaC1 0,35 — 0,40 >кг эйв(г

Набухаемость 2,5 — 3,0 >кг экв/г.

Предмет изобретения

Способ получения анионита поликопденсацией эпихлоргидрпна с азотистым гетероциклическпм соединением и дальнейшим отверж20 депием готового продукта полиэтиленполпаминами, отлггчагоигиггся тем, что, с целью расширения ассортимента высокоемкостпых апионитов, в качестве азотистого гетероциклического соединения применяют изохинолин.
