Способ получения полимеров винильных соединений

Способ получения полимеров винильных соединений

Иллюстрации

Показать все

Реферат

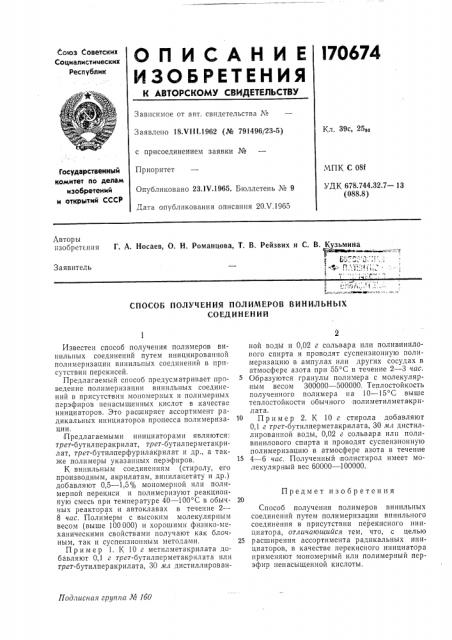

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

170674

Согоз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 39с, 25рг

Заявлено 18.V111.1962 (№ 791496/23-5) с присоединением заявки №

Приоритет

МПК С 081

УДК 678.744.32.7 — 13 (088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 23.1V.1965. Бюллетень № 9

Дата опубликования описания 20.V.1965

Авторы изобретения Г. А. Носаев, О. Н. Романцова, Т. В. Рейзвих и С. В. г-(Р.: о

Заявитель

, Т Л: —;.:;.=АВИВ ЯВ ЗЯЕ. — ., -. —.

СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРОВ ВИНИЛЬНЫХ

СОЕДИ Н ЕН И Й

Предмет изобретения

Под;-гисная грутга № 1бО

Известен способ получения полимеров винильпых соединений путем инициированной полимеризации винильпых соединений в присутствии перекисей.

Предлагаемый способ предусматривает проведение полимеризации винильных соединений в присутствии мономерных и полимерных перэфиров ненасыщенных кислот в качестве инициаторов, Это расширяет ассортимент радикальных инициаторов процесса полимеризации.

Предлагаемыми инициаторами являются: трет-бутилперакрилат, трет-бутилперметакрилат, трет-бутилперфурилакрилат и др,, а такгке полимеры указанных перэфиров.

К винильным соединениям (стиролу, его производным, акрилатам, винилацетату и др.) добавляют 0,5 — 1,50г0 мономерной или полимерной перекиси и полимеризуют реакционную смесь при температуре 40 — 100 С в обычных реакторах и автоклавах в течение 2-8 час. Полимеры с высоким молекулярным весом (выше 100000) и хорошими физико-механическими свойствами получают как блочным, так и суспепзионным методами.

П р и м ер 1. К 10 г метилметакрилата добавляют 0,1 г трет-бутилперметакрилата или трет-бутилперакрилата, 30 мл дистиллированной воды и 0,02 г сольвара или поливинилового спирта и проводят суспензионную полимеризацию в ампулах или других сосудах в атмосфере азота при 55 С в течение 2 — 3 час.

Образуются гранулы полимера с молекулярны м весом 300000 — 500000. Теплостойкость полученного полимера на 10 — 15 С выше теплостойкости обычного полиметилметакрилата.

10 Пример 2. К 10 г стирола добавляют

0,1 г трет-бутилперметакрилата, 30 м г дистиллированной воды, 0,02 г сольвара или поливинилового спирта и проводят суспензионную полимеризацию в атмосфере азота в течение

15 4 — 6 час. Полученный полистирол имеет молекулярный вес 60000 — 100000.

Способ получения полимеров вин ильных соединений путем полимеризации винильного соединения в присутствии перекпсного инициатора, отличающийся тем, что, с целью

25 расширения ассортимента радикальных инициаторов, в качестве перекисного инициатора применяют мономерный или полимерный перэфир ненасыщенной кислоты.
