Патент ссср 170687

Патент ссср 170687

Иллюстрации

Показать все

Реферат

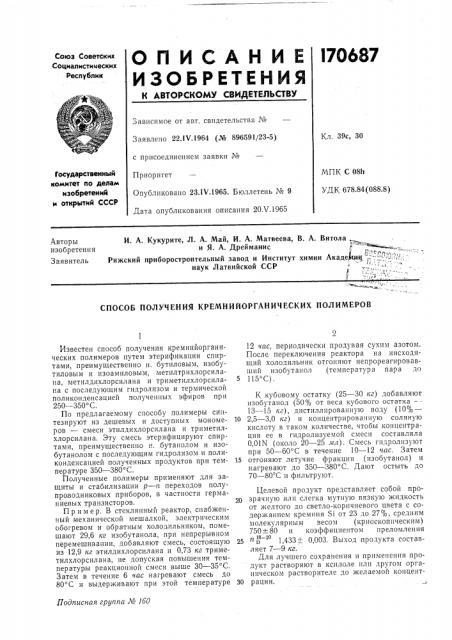

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

)7О687

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 39с, 30

Заявлено 22.IV.1964 (№ 896591(23-5) с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

МПК С 0811

УДК 678.84 (088.8) Опубликовано 23.IV.1965. Бюллетень № 9

Дата опубликования описания 20.V.1965

И. А. Кукурите, Л. А. Май, И. А. Матвеева, В. А. Витола .. и Я. А. Дрейманис

Рижский приборостроительный завод и Институт химии Акаде ащ „ --- "-. СЛ, наук Латвийской ССР

Авторы изобретения

Заявитель

СПОСОБ ПОЛУЧЕНИЯ КРЕМНИЙОРГАНИЧЕСКИХ ПОЛИМЕРОВ

Подписная грутга № 160

Известен способ получения кремнийорганических полимеров путем этерификации спиртами, преимущественно н. бутиловым, изобутиловым и изоамиловым, метилтрихлорсилана, метилдихлорсилана и триметилхлорсилана с последующим гидролизом и термической пол иконденсацией полученных эфиров при

250--350 С.

По предлагаемому способу полимеры синтезируют из дешевых и доступных мономеров †- смеси этилдихлорсилана и триметилхлорсилана. Эту смесь этерифицируют спиртами, преимущественно и. бутанолом и изобутанолом с последующим гидролизом и поликонденсацией полученных продуктов при температу ре 350 — 380 С.

Полученные полимеры применяют для защиты и стабилизации р — и переходов полупроводниковых приборов, в частности германиевых транзисторов.

Пример. В стеклянный реактор, снабжен. ый механической мешалкой, электрическим обогревом и обратным холодильником, помешают 29,6 кг изобутанола, при непрерывном перемешивании, добавляют смесь, состоящую из 12,9 кг этилдихлорсилана и 0,73 кг триметилхлорсилана, не допуская повышения температуры реакционной смеси выше 30 — 35 С.

Затем в течение 6 час нагревают смесь до

80 С и выдерживают при этой температуре

12 час, периодически продувая сухим азотом.

После переключения реактора на нисходящий холодильник отгоняют непрореагировавший изобутанол (температура пара до

5 115 С).

К кубовому остатку (25 — 30 кг) добавляют изобутанол (50% от веса кубового остатка —13 — 15 кг), дистиллированную воду (10%—

10 2,5 — 3,0 кг) и концентрированную соляную кислоту в таком количестве, чтобы концентрация ее в гидролизуемой смеси составляла

0,01N (около 20 — 25 нл). Смесь гпдролнзуют при 50 — 60 С в течение 10 — 12 час. Затем

15 отгоняют летучие фракции (изобутанол) и нагревают до 350 — 380 С. Дают остыть до

70 — 80 С и фильтруют.

Целевой продукт представляет собой про2р зрачную или слегка мутную вязкую жидкость от желтого до светло-коричневого цвета с содержанием кремния Si от 23 до 27%, средним молекулярным весом (криоскопнческим)

750+ 80 и коэффициентом преломления

25 и 1,433+ 0,003. Выход продукта состав18 — 20 ляет 7 — 9 кг.

Для лучшего сохранения и применения продукт растворяют в ксилоле илн другом органическом растворителе до желаемой концент30 р ации.

170687

Предмет изобретения

Составитель Р. Фрумина

Редактор М. Хабибулина Техред А. Камышникова Корректор Л. С. Марнсич

Зак 969/15 Тираж 850 Формат бум. 60)(908>

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Тип огр афин, п р. Can óíîâà, 2

Способ получения кремнийорганических полимеров путем этерификации спиртами алкилхлорсиланов с последующим гидролизом и полихонденсацией полученных продуктов при нагревании, отлича ощийся тем, что, с цель1о расширения ассортимента кремнийорганических полимеров данного типа, в качестве алкилхлорсиланов берут смесь этилдихлорсилана и триметилхлорсилана.
