Реферат



Изобретение относится к производству резинотехнических изделий и предназначено для изготовления съемных резинометаллических футеровок цилиндрических изделий . Цель изобретения - расширение технологических возможностей за счет обеспечения изготовления резинометаллической футеровки для цилиндрических изделий . Для этого в способе изготовления резинометаллической футеровки металлическую арматуру выполняют в виде цилиндра и устанавливают на поворотную оправку. Затем на цилиндрическую арматуру наносят намоткой резиновый слой с образованием слоистой заготовки цилиндрической формы, а после вулканизации заготовки на наружной поверхности ее вырезают заданный рисунок и разрезают слоистую заготовку на отдельные элементы заданного размера. 4 ил. Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

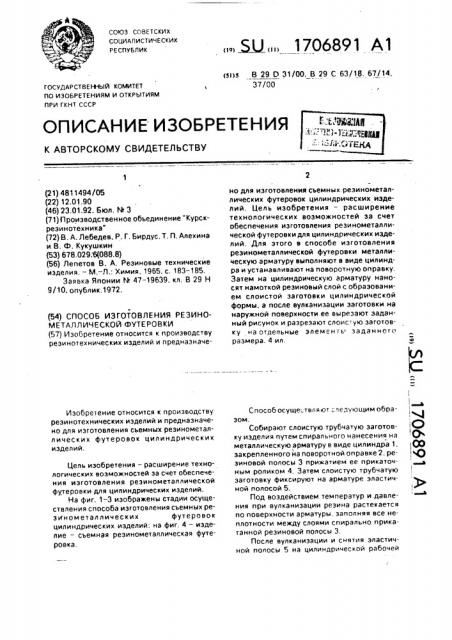

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4811494/05 (22) 12.01,90 (46) 23.01.92. Бюл, 1Ф 3 (71) Производственное объединение "Курскрезинотехника" (72) В. А. Лебедев, P. Г. Бирдус, Т. П. Алехина и В. Ф. Кукушкин (53) 678.029:6(088.8) (56) Лепетов В. А. Резиновые технические изделия. — M, — Л.; Химия, 1965,с. 183 †1.

Заявка Японии N. 47-19639. кл. В 29 Н

9/10, опублик.1972. (54) СПОСОБ ИЗГОТОВЛЕНИЯ РЕЗИНОМЕТАЛЛИЧЕСКОЙ ФУТЕРОВКИ (57) Изобретение относится к производству резинотехнических изделий и предназначеИзобретение относится к производству резинотехнических иэделий и предназначено для изготовления съемных резинометаллических футеровок цилиндрических изделий.

Цель изобретения — расширение технологических возможностей эа счет обеспечения изготовления резинометаллической футеровки для цилиндрических иэделий.

На фиг. 1-3 изображены стадии осуществления способа изготовления съемных реэинометаллических футеровок цилиндрических иэделий; на фиг, 4 — иэделие — съемная резинометаллическая футеровка.. Ж 1706891 Al (э1)э В 29 D 31/ОО,В 29 С 63/18. 67/14, 37/00 но для изготовления съемных реэинометаллических футеровок цилиндрических изделий, Цель изобретения — расширение технологических возможностей за счет обеспечения изготовления резинометаллической футеровки для цилиндрических изделий. Для этого в способе изготовления резинометаллической футеровки металлическую арматуру выполняют в виде цилиндра и устанавливают на поворотную оправку.

Затем на цилиндрическую арматуру наносят намоткой резиновый слой с образованием слоистой заготовки цилиндрической формы, а после вулканизации заготовки на наружной поверхности ее вырезают заданный рисунок и разрезают слоис-ую заготовку на отдельные элементь заданного размера. 4 ил.

Способ осуще твля от следующим образом.

Собирают слоистую трубчатую заготовку изделия путем спирального нанесения на металлическую арматуру в виде цилиндра 1, закрепленного на поворотной оправке 2, резиновой полосы 3 прижатием ее прикаточным роликом 4. Затем слоистую трубчатую заготовку фиксируют на арматуре эластичной полосой 5.

Под воздействием температур и давления при вулканизации резина растекается по поверхности арматуры, заполняя все неплотности между слоями спирально прикатанной резиновой полосы 3.

После вулканизации и снятия эластичной полосы 5 на цилиндрической рабочей

1 ( а, 14 О

1 р

)00

1706891 поверхности 6 наносится необходимый рисунок 7 режущим элементом 8, Затем слоистую трубчатую (резинометаллическую) заготовку 9 разрезают режущим элементом 10 на иэделия 11 необходимого размера, для чего нв оправке 2 предусматриваются пазы 12 для выхода режущего элемента 10.

К преимуществам способа относится простота замены футеровки на изделии, так как цилиндрическое изделие не снимается с машины, а съем футеровки осуществляется путем отвинчивания болтов hO краям изделия. отсутствие необходимости возить крупногабаритную арматуру на переобрезинивание на заводы-изготовители футеровок.

Кроме того, такой реэинометаллической футеровкой можно обкладывать цилиндрические изделия разных диаметров, так как изготовленная футеровка разрезается на большее количество частей и при установке на изделие приобретает необходимую кривизну путем затяжки крепящих болтов или зажимов, поскольку арматура имеет неболь, шую толщину и легко деформируется.

Формула изобретения

5 Способ изготовления реэинометаллической футеровки, при котором на металлическую арматуру наносят резиновый слоЯ с образованием слоистой заготовки и вулканиэуют заготовку, отличающийся тем, 10 что, с целью расширения технологических возможностей за счет обеспечения изготовления реэинометаллической футеровки для цилиндрических иэделий, металлическую арматуру выполняют в виде цилиндра и ус15 танавливают на поворотную оправку, затем на цилиндрическую арматуру наносят намоткой резиновый слой с образованием слоистой заготовки цилиндрической формы, а после вулканиэации заготовки на наружной

20 поверхности ее вырезают заданный рисунок и разреза от слоистую заготовку на отдельные элементы заданного размера.
