Реферат



Изобретение относится к гидравлике и может быть использовано для движения плавающих и рельсовых транспортных средств. Цель изобретения - повышение эффективности работы устройства . Устройство содержит стационарно установленный в непосредственной близости ото дна и имеющий средний уклон реки, тоннель 1, в днищевой части которого установлены сопла 2, направленные в сторону перемещения груза, и сливные отверстия 3, сообщенные с параллельным тоннелю закрытым сливным лотком 4, отведенным от нижнего закрытого торца тоннеля в низовья реки и имеющим сливное отверстие 5. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

IsI>s В 65 G 69/20

ГО СУДА Р СТ В Е ННЫ И КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О о О

ЬЭ (л

1 3 9 (21) 4654827/15 (22) 27.02.89 (46) 23.01.92. Бюл. N 3 (75) Ю,С.Кривошеев (53) 621.864(088.8) (56) Авторское свидетельство СССР

¹ 1390154, кл. В 65 С 69/20, 1985. (54) УСТРОЙСТВО ЮВЕНАЛИЯ ДЛЯ ПЕРЕМЕЩЕНИЯ ГРУЗОВ ПОД ВОДНОЙ ПОВЕРХНОСТЬ Ю (57) Изобретение относится к гидравлике и может быть использовано для движения плавающих и рельсовых транспорт. Ж 1706926 А1 ных средств. Цель изобретения — повышение эффективности работы устройства. Устройство содержит стационарно установленный в непосредственной близости ото дна и имеющий средний уклон реки, тоннель 1, в днищевой части которого установлены сопла 2, направленные в сторону перемещения груза, и сливные отверстия 3, сообщенные с параллельным тоннелю закрытым сливным лотком 4, отведенным от нижнего закрытого торца тоннеля в низовья реки и имеющим сливное отверстие 5. 1 ил.

1706926

Соствч.--.ëü Ю,Кривошеев

Техред .1.Mà"ðãåí Tàë Корректор Н,Король

Реда | оо }1, Г/" ..гца

3аказ 234 Тираж Подписное

BH 41:Ã!Ë I осударственногг комитета пп иэобре ениям и открытиям при Г КНТ "„CCf

11 . Г35. 1ос;ва, >К-35, Раушская наб., 4/5

Г1рсч;, .-с>j)f в ннс,-1 дательскчй комбина- "Патент", г Ужгород, ул.Гагарина, 101

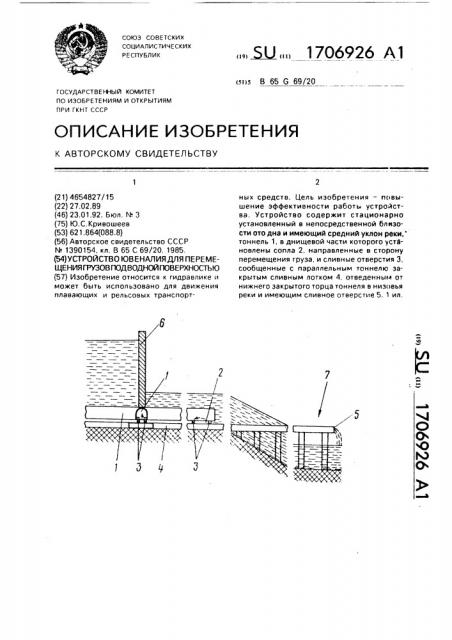

Изобретение относится к гидравлике и может использоваться для движения плавающих и рельсовых транспортных средств, Цель изобретения — повышение эффективности устройства в работе, На чертеже изображено предлагаемое устройство, Устройство содержит стационарно установленный в непосредственной близости ото дна имеющий средний уклон реки тоннель 1. в дне которогс установлены сопла 2, направленные в сторону перемещения груза, и сливнь е отверстия 3, сообщенные с параллельным тоннелю закрытым сливным лотком 4, отведенным от нижнего закрытого торца тоннегя в низовья реки и имеющим сливное отверсгие 5 над перепадом 71поэицией обозна «ена плотина).

Устройство;аботает следу.ощим образом, По всей протяженности стационарно устансвленного подводного тоннеля 1 над днищем образуется сплошной поток из струй, направленно бьющих из сопел 2 в сторону транспортирования груза, при этом отработавшая вода уходит через сливные отверстия 3 в лоток 4. отведенный от нижнего закрытого торца тоннеля в низовья реки, 5 где через отверстие 5 сливается на перепаде 7.

Формула изобретения

Устройство для перемещения грузов под водной поверхностью, содержащее

10 транспортный канал, в днище которого выполнены направленные в сторону перемещения грузов сопла, сливной лоток, расположенный под транспортным каналом и гидравлически с ним связанный, при этом

15 начало сливного лотка расположено в верхнем бьефе, а его сливное отверстие — в нижнем бьефе, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности устройства в работе, транспортный канал выполнен

20 в виде уложенного на дне реки тоннеля, окончание которого размещено со стороны нижнего бьефа, а продольная ось тоннеля расположена параллельно продольной оси сливного лотка.
