Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (!!) (я)з 8 65 0 81/06

ГОСУДАРСТВЕН-Ы И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ л

I»

ЪФ

О сь О

Од

ОЬг 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4747296/13 (22) 09.10.89 (46) 23.01.92. Бюл, М 3 (71) Научно-производственное объединение

"Комплекс" (72) Г,И.Тимофеева (53) 621.798. 1(088.8) (56) Авторское свидетельство СССР

Q 821310, кл. В 65 О 81/06, 1979.

Авторское свидетельство СССР

N- 973429, кл. В 65 О 6/16, 1981. (54) ТАРА ДЛЯ ХРАНЕНИЯ, ТРАНСПОРТИРОВАНИЯ И МОЙКИ ИЗДЕЛИЙ (57) Изобретение относится к таре для хранения, транспортировки и мойки иэделий, имеющих рабочую часть и рукоятку с различной формой поперечного сечения. Цель изобретения — повышение эффективности мойки. Тара содержит каркас 1, включающий стойки 2, размещенные на них нижний и верхний стеллажи в виде плоских решеток

3 и 4 с ячейками, связанных между собой перемычками 5, и опоры, выполненные за одно целое со стойками 2. К верхней решетке 4 прикреплены петли 6 для строповки, а по углам нижней решетки 3 установлены штыри 7 для штабелирования порожней тары. Размеры ячеек нижней решетки 3 меньше размеров ячеек верхней решетки 4 и служат для прохода в них рабочей части 8 иэделий и в качестве опоры для рукоятки 9 изделий при их вертикальном размещении в таре. 4 ил, 1706931

Изобретение относится к таре для хранения, транспортировки и мойки иэделий, имеющих рабочую часть и рукоятки с различной формой поперечного сечения, преимущественно садово-огородного инструмента.

Известна тара для хранения, транспортировки и мойки изделий типа фляг, содержащая жесткий решетчатый каркас. днище и ячейки в виде скоб для вертикальной установки изделий горловиной вниз.

Недостатком известной тары является неудобство размещения в ней и низкая эффективность мойки изделий с загрязненной рабочей частью типа садово-огородного инструмента.

Известна также тара для хранения, транспортирования и мойки деталей, содержащая каркас, включающий стойки, размещенные на них верхний и нижний стеллажи и опоры.

Недостатком указанной тары является низкая эффективность мойки изделий с загрязненной рабочей частью типа садовоогородного инструмента.

Цель изобретения — повышение эффективности мойки изделий.

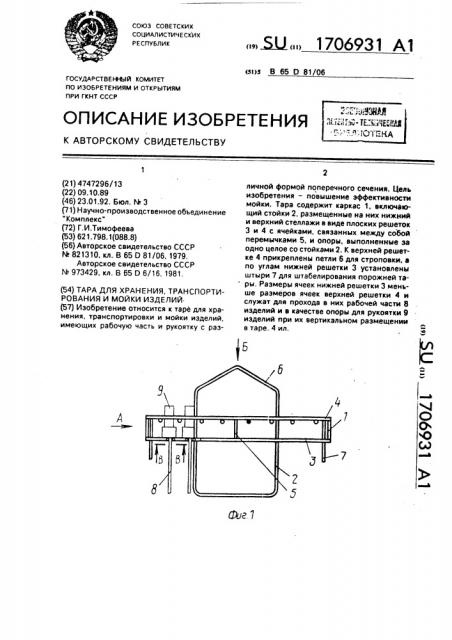

На фиг.1 представлена тара с установленными в ней иэделиями, общий вид; на фиг.2 — вид А на фиг.1; на фиг.3 — вид Б на фиг.1; на фиг.4 — разрез В- В на фиг.1.

Тара содержит каркас 1, включающий стойки 2, размещенные на них нижний и верхний стеллажи в виде плоских решеток 3 и 4 с ячейками, связанных между собой перемычка 1и 5 и опоры, выполненные эа одно целое со стойками 2. К верхней решетке

4 при.;реплены петли 6 для строповки, а по углам нижней решетки 3 у тановлены штыри 7 для штабелирьвания порожней тары.

Размеры ячеек нижней решетки 3 меньше размеров ячеек верхней решетки 4 и

40 служат для прохог в них рабочей части 8 иэделий и в качестве опоры для рукояток 9 изделий при их вертикальном размещении в таре.

Загрузку тары производят следующим образом, Изделия устанавливают вертикально в таре, размещая при этом их рабочие части 8 в ячейках нижней решетки 3, а рукоятки 9— в ячейках верхней решетки 4 до упора рукояток 9 в нижнюю решетку 3. Загруженную таким образом тару погружают в моечную жидкость.

Такое выполнение тары позволяет повысить эффективность мойки иэделий с различной формой поперечного сечения эа счет размещения их загрязненной рабочей части за габаритами каркаса тары с одновременным обеспечением доступа моечной жидкости к рукояткам иэделий.

Формула изобретения

Тара для хранения, транспортирования и мойки изделий, имеющих рабочую часть и рукоятку с различной формой поперечного сечения, преимущественно садово-огородного инструмента, содержащая каркас, включающий стойки, размещенные на них нижний и верхний стеллажи и опоры, о т л ич а ю щ а я с я тем, что, с целью повышения аффективности мойки, нижний и верхний стеллажи выполнены в виде плоских решеток с ячейками для вертикальной установки иэделий, причем размеры ячеек нижней решетки меньше раэмерое ячеек верхней решетки и служат для прохода в них рабочей части иэделий и в качестве опоры для рукояток изделий. при этом стойки выполнены эа одно целое с опорами с возможностью размещения рабочей части изделий за габаритами каркаса.
