Реферат



Изобретение относится к подьемногоанспортным устройствам и может мыть использовано при механизации строительно-монтажных и складских работ. Целью изобретения является повышение надежности рзОоты и расширение функциональных возможностей подьемника.Подъемник солержиг подвижную по вертикальной колонм, 2 приводную платформу 3. Над плзгформой 3 на колонне 2 устэноолен механизм разгрузки платформы с шарнирно сочлененной стрелой 6 и шарнирно прикрепленным грузозахватным устройством 5 или 13. что позволяет захватывать поднимаемые блоки 15 либо с торца, либо за их бокорую плоскость. 5 ил.

C0I03 ".О В с ТС КИХ

С ОЦ ". АЛ ИСТИ 4 E CK ИХ

РЕСПУБЛИК г5П5 Е, 66 В 9/20

ГОСУДДРCTHEННЫИ КОМИТГт

ПО M3OBPETEIIIIPM И ОТКР!зГгИЯМ

ПРИ ГКНТ СССР

ОПИСАН И Е И ЗС РЕ Å È Èß

К ДБТОРС РЦУ СВИГ!Ет rib(ГЗУ

2 77

Й6 п и

7 °

/

la (2 1) 466801 7/1 1 (22, 39.03.89 (46) 23,01 92. Бюг„г 3 (711 1 рест "ГЛосп:Зло рг те хстрой (72) А.И,»<;,ã".лобоков, В.О Кор iäã III, В.B.Степаненко, .71.A.Åðo Ilû. I и Н.ГДубрсвинэ "-3) 621 376(0г:Д.д) (56) Авторское свидете7 ьстго СССГ

И 1237596. кл. В 66 d 9/20, 197!3. (5-1) УОН ГДЯ!-! ЫИ Г(.. ДЬс".ЛНИК (57) Изобретение относится к подьемнотоанспортным устройствам и может:. ать

„.,5U/,, 1706951 А1.,спользовано при механизации строитель о м- н1ажных и складских работ. Целью изобретения является повышение надежности ряботы и расширение функциональных возможностей подьемника.Подъемник сореожит подвижную по вертикальной колон2 приводную платформу 3. Пад

rif,ç;üoðìîé 3 на колонне 2 установлен механ 13M разгрузки платформы с шарнирно соялененной стрелой 6 и шарнирно при:р пленным грузпзахва" I. ым устройством 5 или 13. что позволяет захватывать поднимаемые блоки 15 либо с торца, либо за их боковую плоскость. 5 71.

1706951

Изобретение относится к подъемнотранспортным устройствам, в частности к монтажным подъемникам, и может быть использовано при механизации строительномонтажных и складских работ.

Целью изобретения является повышение надежности в работе и расширение функциональных воэможностей подьемниKB.

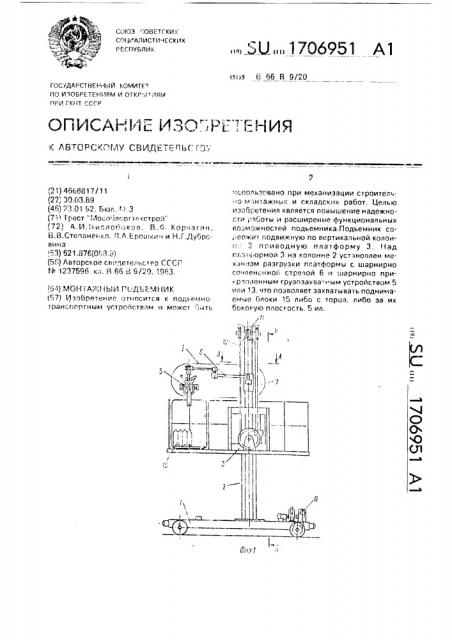

На фиг.1 изображен подъемник, общий вид; на фиг.? — то же, вид сверху; на фиг,3— разрез А-А на фиг,1; на фиг.4 — разрез Ь-Б на фиг.1; на фиг.5 — узел! на фиг.1 (вариант пневмогруэозахвата).

Монтажный подъемник содержит самоходное шасси 1, вертикальную направляющую колонну 2, установленную на шасси грузоподъемную платформу 3 с кареткой 4 и устройство для загрузки грузоподъе лной платформы, представляющее собой грузозахватное устройство 5 со стрелои 6, шарнирно закрепленной на каретке 7. Стрела 6 имеет шарнирно-сочлененную конструкцию. Каретки 4 и 7 установлены в направляющей колонне 2. Подъем грузоподъемной платформы 3 осуществляется с помощью привода 8. а подьем и опускание груэоэахватного устройства — с помощью дополнительн. го привода 9 и троса 10. перек..нутого через блоки 11. Оба привода установлены в задней части направля ощей кОлОнны 2.

Грузоэахватное устройство 5 со стрелой

6, кареткой 7 и соединенный с ней привод 9 посредством троса 10. запасова» ного через блоки 11, образуют механизм 12 дополни10

35 тельного подьема, На стреле 6 предусмотрена воэможность установки пневматического

I рузозахватного устройства 13.

Работа подьемника г о монтажу плит осуществляется следующим образом.

Подъемник размещается вдоль сооружаемой перегородки 14 в непосредственной близости от нее. На транспортной теле кке подвоэятся плиты 15 I; укладываются нэ грузоподъемную платформу 3. Грузоподьемная платформа 3 приводом 8 поднимается а необходимую высоту под сооружаем и перегородкой 11, Грузозахватом 5 или 13 плита 15 поднимается с грузоподъемной платформы и монтируется на перегородк; 14.

Наличие вертикал .Но подвижного механизмэ разг рузки плэтф ирмы гпузоподъемника, а также применен,е различных видов руэоэахна ных устрсйс1. позволяет расширить функциональные возможности подъемника.

Формула изобретения

Монтажный подьемник, содержащий

c,ëî тированную на самоходном шасси вертикально подвижную по колонне приводную платформу, о т л и ч а ю ш и и с я тем, что,c целью повышения надежности в работ. и расширения функциональных возможностей. он i.íàáæåH установленным на колонне вер1икаль о подвижным механизMU :1 разгрузки платформьь включающим в се5А пр1 водную каретку со стрелой и шарнирна соед, пенное с ней грузозахватное устройс1во.

1706951

1706951

1706951
