Шихта для изготовления огнеупорных изделий
Иллюстрации
Показать всеРеферат

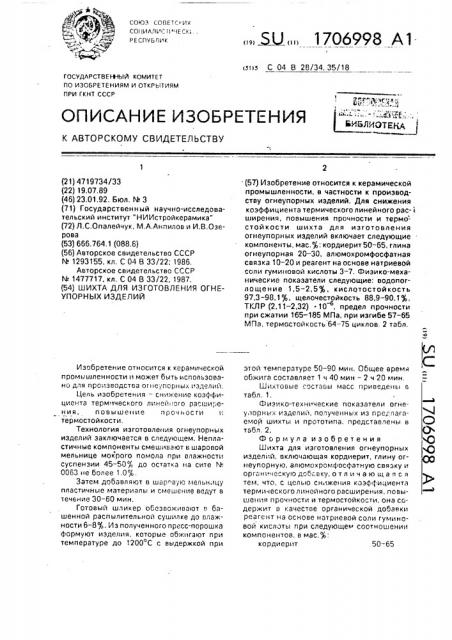

СОЮЗ COBETC> ÈÕ
CQI tÈÀ, Il ÐÑ T l -(Е CV, РЕСПУбПИК
lstIs С 04 В 28/34, 35/18
ГОСУДЛРСТВЕНЛЫИ КОМИТЕТ
ПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4719734/33 (22) 19.07.89 (46) 23.01.92. Бюл. М 3 (71) Государственный научно-исследовательский институт "НИИстройкерамика" (72) Л.С.Опалейчук, М.А.Анпилов и И.В.Озерова (53) 666.764,1 (088.6) (56) Авторское свидетельство СССР
М 1293155, кл. С 04 В 33/22; 1986.
Авторское свидетельство СССР
hk 1477717, кл, С 04 В 33/22, 1987. (54) ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ОГНЕУПОРНЫХ ИЗДЕЛИЙ
Изобретение относится к керамической промышленности и может быть использовано для производства oIIIå>порных иэделий.
Цель изобретения — снижение коэффициента термического линей;ого расширеНИЯ, ПОВЫШЕНИЕ ПРО IhOCTH It термостой кости, Технология изготовления огнеупорных изделий заключается в следующем. Непластичные компоненты смешивают в шаровой мельнице мокрого помола при влажности суспенэии 45-50% до остатка на сите N.
0063 не более 1,0%.
Затеял добавляют в шаровую мельницу пластичные материалы и смешение ведут в течение 30-60 мин.
Готовый шликер обсзвоживают в башенной распылительной сушилке до влажности 6-8 Иэ полученного пресс-порошка формуют иэделия, которые обжигают при температуре до 1200 С с выдержкой при
» Ы 1706998 Al. (57) Изобретение относится к керамической промышленности. в частности к производству огнеупорных изделий. Для снижения коэффициента термического линейного расширения, повышения прочности и термо стойкости шихта для изготовления огнеупорных изделий включает следующие компоненты, мас.%: кордиерит 50-65, глина огнеупорная 20 — 30, алюмохромфосфатная связка 10-20 и реагент на основе натриевой соли гуминовой кислоты 3-7. Физико-механические показатели следующие, водопоглощение 1,5-2,5%, кислотостойкость
97,3-98.1%. щелочестой кость 88,9 — 90.1%.
ТКЛР (2,11 — 2,32) ° 10, предел прочности при сжатии 165-185 МПа, при изгибе 57-65
МПа, термостойкость 64-75 циклов. 2 табл. этой те)лпературе 50-90 мин. Общее время обжига составляет 1 ч 40 мин — 2 ч 20 мин, Шихтовые составы масс приведены в табл. 1.
Физико-технические показатели огнеупорных изделий, полученных из предлагаемой шихты и прототипа, представлены в табл. 2.
Формула изобретения
Шихта для изготовления огнеупорных изделйй, включающая кордиерит, глину огнеупорную, алюмохромфосфатную связку и органическую добавку, о т л и ч à K) щ а я с я те л, что, с целью сн лужения коэффициента термического линейного расширения, повыLlåIIttë прочности и термостойкости, oíà cGдержит в качестве органической добавки реагент на основе натриевой соли гуминовой кислоты при следующел соотношении компонентов, в мас.%: кордиерит 50-65
1706998
3-7
Таблица 1
Содержание компонента
Таблица 2
Составитель Л.Гостева
Техред M.Ìîðãåíòàë КоРРектор М.Кучерявая
Редактор Н.Яцола
Заказ Е 3 о Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва. Ж-35, Раушская наб„4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101 глина огнг орная
à" юмохромфосфатная связка
20-30
10-20 реагент на основе натриевой соли гуминовой кислоты
