Устройство для микробиологического определения концентрации биологически активных веществ

Устройство для микробиологического определения концентрации биологически активных веществ

Иллюстрации

Показать все

Реферат



Изобретение относится к. исследованию биологически активных веществ, к устройствам для определения их концентрации с использованием тест-культуры микроорганизмов. Цель изобретения - повышение точности определения путем более равномерного роста тест-культуры. Устройство содержит емкость 1 с днищем 2 и крышкой 3, в которую заливают гель 4с тест-культурой, служащий средой роста, и размещают в нем трубки б и стержни 8. Для аэробной тест-культуры стержни 8 вынимают с образованием полостей для подвода воздуха к тест-культуре. Трубки б снабжены измерительной шкалой 10. Исследуемое вещество 11 помещают в трубки б на гель 4, проводят культивирование и измеряют по шкале 10 зоны роста микроорганизмов. Устройство , кроме повышения точности определения , позволяет ускорить анализ веществ. 3 ил. /3 . (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 12 M 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 7

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4781179/13 (22) 24.01.90 (46) 23.01.92. Бюл. М 3 (75) В.Г.Бобейко (53) 663.18 (088.8) (56) Авторское свидетельство СССР й. 731969, кл. G 01 N 33/15, 1978.

Практикум по микробиологии. / Под ред. С.С,Егорова. — М.: МГУ. 1976, с. 251, 252. (54) УСТРОЙСТВО ДЛЯ МИКРОБИОЛОГИЧЕСКОГО ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ БИОЛОГИЧЕСКИ АКТИВНЫХ

ВЕЩЕСТВ (57) Изобретение относится к. исследованию биологически активных веществ, к устройствам для определения их концентрации с использованием тест-куль„„5U „„1707064 А1 туры микроорганизмов. Цель изобретения— повышение точности определения путем более равномерного роста тест-культуры. Устройство содержит емкость 1 с днищем 2 и крышкой 3, в которую заливают гель 4 с тест-культурой, служащий средой роста, и размещают в нем трубки 6 и стержни 8. Для азробной тест-культуры стержни 8 вынимают с образованием полостей для подвода воздуха к тест-культуре. Трубки 6 снабжены измерительной шкалой 10. Исследуемое вещество 11 помещают в трубки 6 на гель 4, проводят культивирование и измеряют по шкале 10 зоны роста микроорганизмов. Устройство, кроме повышения точности определения, позволяет ускорить анализ веществ. 3 ил.

17Р7064

Изобретение относится к исследованию биологически активных веществ, к устоойствам для определения их концентрации с использованием микроорганизмов, как тест-культуры, Цель изобретения — повышение точности определения путем более равномерного роста тест-культуры микроорганизмов.

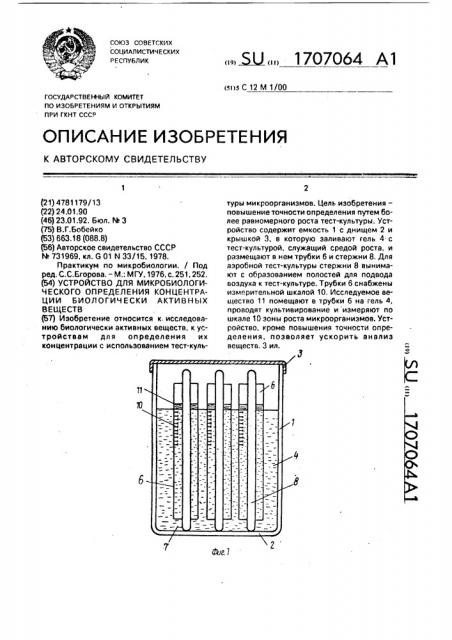

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 — то же, в работе; на фиг. 3 — то же, с анаэробной тест-культурой микроорганизмов, Устройство содержит емкость 1 с днищем 2 и крышкой 3. В емкости 1 размещен гель 4, служащий средой роста микроорганизмов, их тест-культуры 5 (фиг. 2 и 3). В емкости 1 в геле 4 установлены вертикальные градуированные светопрозрачные трубки 6 с образованием зазора 7 между их нижними кромками и днищем 2 емкости 1 для наполнения трубок 6 гелем. Внутри трубок 6 размещены стержни 8, установленные с возможностью их извлечения для образования в геле 4 внутри трубок 6 полостей 9 для подвода воздуха к тест-культуре 5 микроорганизмов. Кроме того, трубки 6 имеют измерительную шкалу 10, а биологически активное вещество 11 размещено в трубках

6 на поверхности геля 4.

Устройство работает следующим образом.

Простерилиэованную емкость 1 с трубками 6 наполняют гелем 4 — агаризованной средой с тест-культурой 5 при температуре

40-45 С. Среда — гель 4 заполняет все трубки до одинакового уровня.

Для анаэробной тест-культуры 5 после застывания геля 4 раствор исследуемого биологически активного вещества 11 заливается прямо в трубки 6 на слой агариэованной среды геля 4, а для аэробной тест-культуры 5 исследуемый раствор заливается в трубки 6 со стержнями 8, Затем происходит диффузия биологически активного вещества. После этого емкость 1 с анаэробйой тест-культурой 5 помещают в термостат для культивирования микроорганизмов. В случае аэробной тест-культуры 5 сначала сливают остаточную жидкость из трубок 6 (переворачивая емкость 1 с закрытой крышкой 3) и немного водс:шивают поверхность геля 4. Затем вынимэ от стержни

8 и емкость 1 также помещается в термостат.

После культивирования в термостате емкость 1 вынимают и приступают к изме15

40 5

55 рению, Для этого вынимают трубки 6 из емкости 1 пинцетом. Зоны роста тест-куль уры 5 или их отсутствие фиксируются по шкале 10 трубок 6. По размерам зон стандартчых растворов строят калибровочную кривую и по ней определяют концентрацию исследуемого раствора биологически активного вещества.

В случае аэробной тест-культуры 5 рост или отсутствие зон роста можно наблюдать на поверхности геля 4 после вынимания стержня 8. После снятия результатов емкость 1 и трубки 6 очищают от геля 4 (его из трубочек выталкивают стеклянной палочкой) и стерилизуют.

Предлагаемое устройство позволяет значительно увеличить точность определения концентрации за счет одинаковой толщины ело геля 4. Диффузия е вертикальном направлении вниз идет более эффективна, что увеличивает разрешающую способнбсть измерения зон роста или отсутствия их по шкале 10 трубок 6. Получение результатов в виде объема (в миллилитрах) более точно и удобно, чем измерение диаметра кругов зон роста. В устройстве проще производить стерилизацию горячим воздухом и легко поддержлHBть стерильные условия исследовГ)"ля.

Устройство значительно упро цает все работы при определении концентрации и подго:овку его к работе. Оно значительно меньше и легче, хотя имеет возможность пол.ч,-.ть такое же количество замеров. Облегчение замеров приводит к экономии времени. Устройство примерно в 5 раз меньше. требует агаризованной среды с тест-культурой микооорганизма.

Формула изобретения

Устройство для микробиологического определения концентрации биологически активных веществ, содержащее емкость с днищем и крышкой и размещенный в емкости гель, служащий средой роста микроорганизмов, с т л и ч а ю щ е е с я тем, что, с целью повышения точности определения путем более равномерного роста тест-культуры микроорганизмов, в емкости установлены вертикальные градуированные светопрозрачные трубки с образованием зазора между их нижними кромками и днищем емкости для заполнения их гелем, при этом внутри трубок размещены стержни, установленные с возможностью извлечения, служащие для образования в геле полостей для подвода воздуха к тест-культуре микро.организмов.

Рог 2

Составитель Н.Осипов

Техред 1Л, Моргентал Корректор В. Гирняк

Редактор Н.Яцолэ

Заказ 141 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина. 101
