Дефибрер для производства древесной массы

Дефибрер для производства древесной массы

Иллюстрации

Показать все

Реферат



Изобретение относится к дефибрерам , предназначенным для изготовления древесной массы. Целью изобретения является повышение производительности и качества древесной массы. Дефибрер содержит корпус 1 с загрузочной камерой 2, подающий механизм 3 и дефибрерный камень, включающий цилиндрическое основание 4 и наружную керамическую рубашку 5.Камень .установлен на приводном валу 6. Снизу установлена ванна 7, а на ее днище - ультразвуковой излучатель 8, Система подачи воды к ванне 7 и камню снабжена трубопроводом 9, смонтированным вдоль оси приё (Л о sj СЛ Фиг

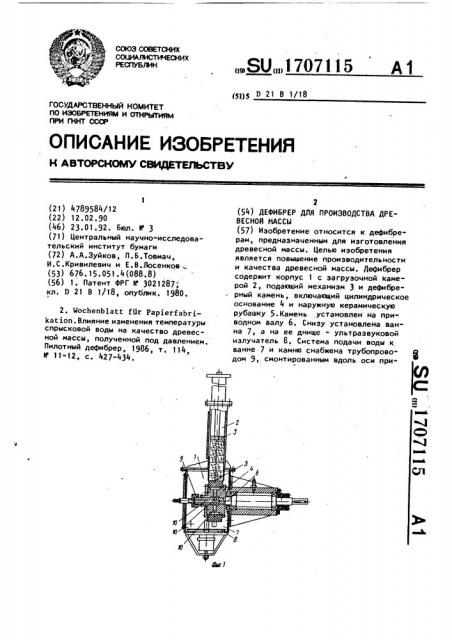

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУЬЛИН

0ПИСЛНИВ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ CCCP (21) 4789584/12 (22) 12.02.90 (46) 23.01.92. Бюл. И 3 (71) Центральный научно-исследовательский институт бумаги (72) А.А.Зуйков, П.Б.Товмач, И.С.Кривилевич и Е.В,Лосенков (53) 676.15.051.4(088.8) (56) 1. Патент ФРГ Л 3021287 кл. D 21 В 1/18, опублик. !980.

2. Wochenblatt f0r Papierfabrika t ion. Влияние .изменения температуры спрысковой воды на качество древесной массы, полученной под давлением.

Пилотный дефибрер, 1986, т. 114, и 11-12, с. 427-434.

„.SU„„1707115 А 1 (Sl)5 D 21 В 1/18

2 (54) ДЕФИБРЕР ДЛЯ ПРОИЗВОДСТВА ДРЕВЕСНОИ МССИ (57) Изобретение относится к дефибрерам, предназначенным для изготовления древесной массы. Целью изобретения является повышение производительности и качества древесной массы. Дефибрер содержит корпус 1 с загрузочной камерой 2, подающий механизм 3 и дефибрерный камень, включающий цилиндрическое основание 4 и наружную керамическую рубашку 5.Камень установлен на приводном валу 6. Снизу установлена ванна 7, а на ее днище - ультразвуковой излучатель 8, Система подачи воды к ванне 7 и камню снабжена трубопроводом 9, смонтированным вдоль оси при17071 водного вала b. Дефибрерный камень имеет каналы 10 - осевой в приводном, валу 6 и радиальные в теле основания

4 камня для соединения трубопровода

9, соосного камню, с его наружной керамической рубашкой 5. Для наружного охлаждения камня установлены

15 спрыски. При работе дефибрера под воздействием ультразвука происходит эффективное очищение наружной поверхности камня и снятие остаточных напряжений с находящихся в ванне волокон древесной массы. 2 ил.

Изобретение относится к дефибрерам, предназначенным для изготовления древесной массы при избыточном давлении путем истирания древесины абразивной поверхностью керамического камня, и может быть использовано в целлюлозно-бумажной промышленности. 20

Известен прессовый дефибрер, содержащий герметизированный корпус, дефибрерный камень, установленный на валу, механизм подачи, ванну и систему спрысков ) 1

К недостаткам данного устройства относйтся сложность контроля условий в зоне дефибрирования, нестабильность качества производимой массы в связи с необходимостью частного обновления рабочей поверхности камня путем насечки.

Наиболее близким к предлагаемому является дефибрер, содержащий корпус с загрузочной камерой, подающим механизмом и дефибрерным камнем, включающим цилиндрическое основание и керамическую наружную рубашку и установленным на валу, ванну и систему подачи воды в ванну и к дефибрерному кам- 40 ню (21.

Система подачи воды в указанном дефибрере выполнена в виде спрысков,. которые обеспечивают подачу воды на внешнюю поверхность дефибрерного кам- 45 ня.

Процесс дефибрирования осуществляется за счет прижима древесины к поверхности вращающегося камня, который постоянно орошается спрысковой водой е . 50 с температурой от 50 до 95 С, причем при использовании воды с температурой выше 90 С процесс истирания древесины осуществляется под давлениемкамень, древесина и суспензия древес55 ной массы находятся в замкнутом объеме с повышенным давлением для предотвращения вскипания воды в зоне дефибрирования °

Недостатки конструкции дефибрера заключаются в том, что наружная керамическая рубашка камня требует периодической насечки для обновления рабочей истирающей поверхности из-эа эамазывания ее древесной массой и смолой древесины. Это приводит к недостаточной однородности качества массы. При этом требуется распрессовка дефибрера, производство насечки, затем снова герметизация и поднятие давления в дефибрере.

Подача воды производится на наружную поверхность камня, что вызывает определенные трудности, называемые в промышленности явлением "подгара" камня в случае недостатка воды в зоне дефибрирования или в случае вскипания воды непосредственно в зоне дефибрирования, эа счет чего конструктирующие поверхности древесины и камня оказываются беэ смазывающей и охлаждающей жидкости. Это оказывает отрицательное влияние на качество производимой древесной массы и на производительность дефибрера, а также приводит к ускоренному износу поверхности камня иэ-эа необходимостй снятия подгоревшего слоя.

Целью изобретения является повышение производительности и качества древесной массы.

Укаэанная цель достигается тем, что дефибрер для производства древесной массы, содержащий корпус, загрузочную камеру, подающий механизм, ванну с системой подачи воды в нее и к дефибрерному камню, выполненному в виде установленного на приводном валу цилиндрического основания с наружной керамической рубашкой, имеет уСтановленный на днище ванны ультразвуковой излучатель, а система подачи воды снабжена смонтированным вдоль оси приводного вала трубопроводом, при этом дефибрерный камень имеет радиальные каналы в цилиндрическом

1707115 основании и осевой канал в приводном валу для соединения с трубопроводом, соосным дефибрерному камню.

На фиг. 1 показан дефибрер, вид5 сбоку; на Фиг. 2 — то же, вид вдоль оси приводного вала.

Дефибрер содержит герметичный корпус 1 с загрузочной камерой 2, подающим механизмом 3 и дефибрерным камнем, включающим цилиндрическое основание 4 и наружную керамическую рубашку 5. Камень установлен на приводном валу 6. Дефибрер имеет ванну 7 и систему подачи воды к ванне 7 и к дефибрерному камню, к его керамической рубашке 5. На днище ванны 7 установлен ультразвуковой излучатель 8 ° Система подвода воды в ванну 7 и к дефибрерному камню снабжена трубопрово- 20 дом 9, смонтированным вдоль оси приводного вала 6, каналы 10 - осевой канал, выполненный в материале вала

6, и радиальные каналы в цилиндрическом основании, соединяющие трубопро- д5 вод 9, соосный камню, с наружной керамической рубашкой 5 дефибрерного камня и спрыски 11 наружного охлаждения камня.

Дефибрер работает следующим образом.

Древесину в виде кусков баланса определенного размера загружают в камеру 2 ° Включают привод камня, систему подачи воды в ванну 7 и к дефибрер35 ному камню через трубопровод 9 и спрыски 11. С помощью подающего механизма 3 прижимают древесину к поверхности вращающегося камня. После зтого включают источник ультразвукового 40 излучения. Вода поступает от трубопровода 9 по каналам 10 к наружной керамической рубашке 5 и через поры камня - в зону дефибрирования. При выходе поверхности камня из зоны дефибрирования вода, находящаяся в порах камня, под воздействием центробежных сил вырывается наружу и.очищает поверхность камня от массы и смолы и охлаждает поверхность камня. Дополни50 тельно поверхность камня очищается с помощью спрысков

Поверхность камня входит в жидкость (в суспенэию), находящуюся в ванне

7, в которой подвергается воздействию ультразвукового излучателя 8.

Ультразвуковое излучение через жидкость в ванне и жидкость в порах воэ действует на абразивные зерна и свяэывающее их вещество. Под этим воздействием происходит дополнительная очистка наружной поверхности и внутренних пор керамической рубашки и ослабление связи абразивных зерен с поверхностью камня. При этом происходит обновление рабочей поверхности камня за счет отделения ослабленных и затупленных зерен.

Одновременно под действием ультразвука с волокон древесной массы, находящейся в ванне, снимается остаточное напряжение - скрученные волокна выпрямляются и приобретают гибкость.

Установка в ванне ультразвукового излучателя позволяет снять остаточную латентность древесной массы (скрученность волокон) воздействием ультразвука. На действующих дефибрерах эта скрученность волокон остается и она устраняется в последующем, когда древесная масса поступает в бассейн и подвергается в нем интенсивному перемешиванию при 60-80 С.

Под воздействием ультразвука повышается капиллярное всасывание поверхностью камня и улучшается тепловой режим его работы. Кроме того, происходит постепенное разрушение абразивной связки, скрепляющей между собой зерна камня, ее выкрашивание и обновление зерен более острыми. Это позволяет увеличить время работы дефибрерного камня до очередной насечки его рабочей поверхности.

Подвод воды через трубопровод, установленный вдоль оси вала камня, облегчает конструктивное решение подвода, что особенно важно на дефибрерах, работающих под давлением. Улучшаются условия для стабилизации температуры в зоне дефибрирования, условия их контроля и регулирования, так как вода двигается от оси камня по каналам к керамической руЬашке камня. Температурные воздействия на подаваемую воду более стабильны и управляемы по сравнению с воздействием на подаваемую воду с внешней стороны камня с помощью спрысков или по трубам, установленным в руЬашке камня. Воздействие на процесс дефибрирования осуществляют изменением температуры подаваемой воды, мощностью и частотой ультразвукового излучения.

Использование предлагаемого дефибрера обеспечивает повышение производи1707115 тельности и качества производимой древесной массы.

1с

Фиг,2

Составитель А.Зуйков

Редактор А.Мотыль Техред И.Дидык Корректор Л.Пилипенко

Заказ 243 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101

Ф о р м у л а и з о б р е т е н и я

Дефибрер для производства древесной массы, содержащий корпус, загрузочную камеру, подающий механизм, ванну с системой подачи воды в нее и к дефибрерному камню, выполненному в виде установленного на приводном валу цилиндрического основания с наружной керамической рубашкой, о тл и ч а ю шийся тем, что, с целью повышения проиэволительности и качества древесной массы, он имеет уста5 новленный на днище ванны ультразвуковой излучатель,а система подачи воды снабжена смонтированным вдоль оси приводного вала трубопроводом, при этом дефибрерный камень имеет радиальные каналы в цилиндрическом основании и осевой канал в приводном валу для соединения с трубопроводом, соосным дефибрерному камню.
