Реферат



Изобретение относится к строительным конструкциям, Целью изобретения является экономия металла путем упрощения конструкции , а также улучшение условий эксплуатации устройства. Лестница-стремянка включает огражденные площадки с прикрепленными к ним стойками-тетивами, несущими ступени. Стойки-тетивы выгнуты по винтовой линии симметрично относительно продольной оси лестницы, проходящей через середину ступеней, а концы стоек-тетив закреплены на площадках в разрыве ограждающих элементов. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (! !) ГОСУДАРСТВЕ)НЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

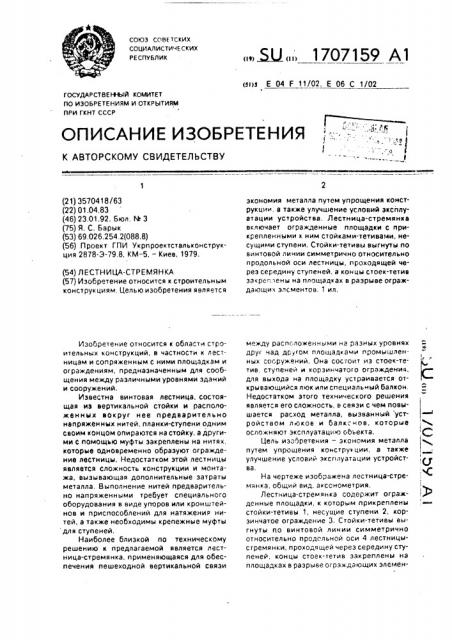

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3570418/63 (22) 01,04.83 (46) 23.01.92. Бюл. (Ф 3 (75) Я. С. Барык (53) 69.026.254.2(088.8) (56) Проект ГПИ Укрпроектстальконструкция 2878-Э-79.8, КМ-5, — Киев, t979. (54) ЛЕСТНИЦА-СТРЕМЯНКА (57) Изобретение относится к строительным конструкциям, Целью изобретения является

Изобретение относится к области строительных конструкций, в частности к лестницам и сопряженным с ними площадкам и ограждениям, предназначенным для сообщения между различными уровнями зданий и сооружений.

Известна винтовая лестница, состоящая иэ вертикальной стойки и расположенных вокруг нее предварительно напряженных нитей, планки-ступени одним своим концом опираются на стойку, а другими с помощью муфты закреплены на нитях, которые одновременно образуют ограждение лестницы. Недостатком этой лестницы является сложность конструкции и монтажа. вызывающая дополнительные затраты металла, 8ыполнение нитей предварительно напряженными требует специального оборудования в виде упоров или кронштейнов и приспособлений для натяжения нитей, а также необходимы крепежные муфты для ступеней, Наиболее близкой по техническому решению к предлагаемой является лестница-стремянка, применяющаяся для обеспечения пешеходной вертикальной связи (sI)s Е 04 F 1t/02, E 06 С 1/02 экономия металла путем упрощения конструкции, а также улучшение условий эксплуатации устройства. Лестница-стремянка включает огражденные площадки с прикрепленными к ним стойками-тетивами, несущими ступени. Стойки-тетивы выгнуты по винтовой линии симметрично относительно продольной оси лестницы, проходящей через середину ступеней, а концы стоек-тетив закреплены на площадках в разрыве огражда ощих элементов. 1 ил. между расположенными на разных уровнях друг чад другом площадками промышленных согружений, Она состоит из стоек-тетив, ступеней и корзинчатого ограждения, для выхода на площадку устраивается открывающийся люк или специальный балкон, Недостатком этого технического решения является его сложность, в связи с чем повышается расход металла, вызванный устройством л оков и балконов, которые осложняют эксплуатацию объекта. C

Цель изобретения — зкономия металла путем упрощения конструк ции, а также улучшение условий эксплуатации устройства.

На чертеже изображена лестница-стремянка, общий вид, аксонометрия.

Лестница-стремянка содержит огражденные площадки, к которым прикреплены стойки-тетивы 1, несущие ступени 2, корзинчатое ограждение 3. Стойки-тетивы выгнуты по винтовой линии симметрично относительно продольной оси 4 лестницыс гремя нхи, проходя щей через середину ступеней, концы стоек-тетив закреплены на площадках в разрыве ограждающих элемен1707159

Составитель В.Антонов

Редактор И. Ванюшкина Техред M.Ìîðãåíòàë Корректор ll.Áåñêèä

Заказ 245 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб.. 4/5

Производственно-издательский комбинат "Патент, г, Ужгород, ул.Гагарина. 101 тов. Лестница-стремянка первоначально изготовлена, с прямолинейными стойками-тетивами, а затем превращена в винтовую путем закручивания стоек-тетив вокруг оси 4, 5

Формула изобретения

Лестница-стремянка, включающая огражденные площадки с прикрепленными к ним стойками-тетивами, несущими ступени, отличающаяся тем, что, с целью экономии металла прем упрощения конструкции, а также улучшения условий эксплуатации, стойки-тетивы выгнуты по винтовой линии симметрично относительно продольной оси лестницы тремянки, проходящей через середину ступеней, а концы стоек-тетив закреплены на площадках в разрыве ограждающих элементов.
